Exercício avaliativo ResMat – Prof. Breno Sousa
OS EXERCÍCIOS DEVEM SER FEITOS EM FOLHA SEPARADA PARA SEREM ENTREGUES EM DATA A SER MARCADA.

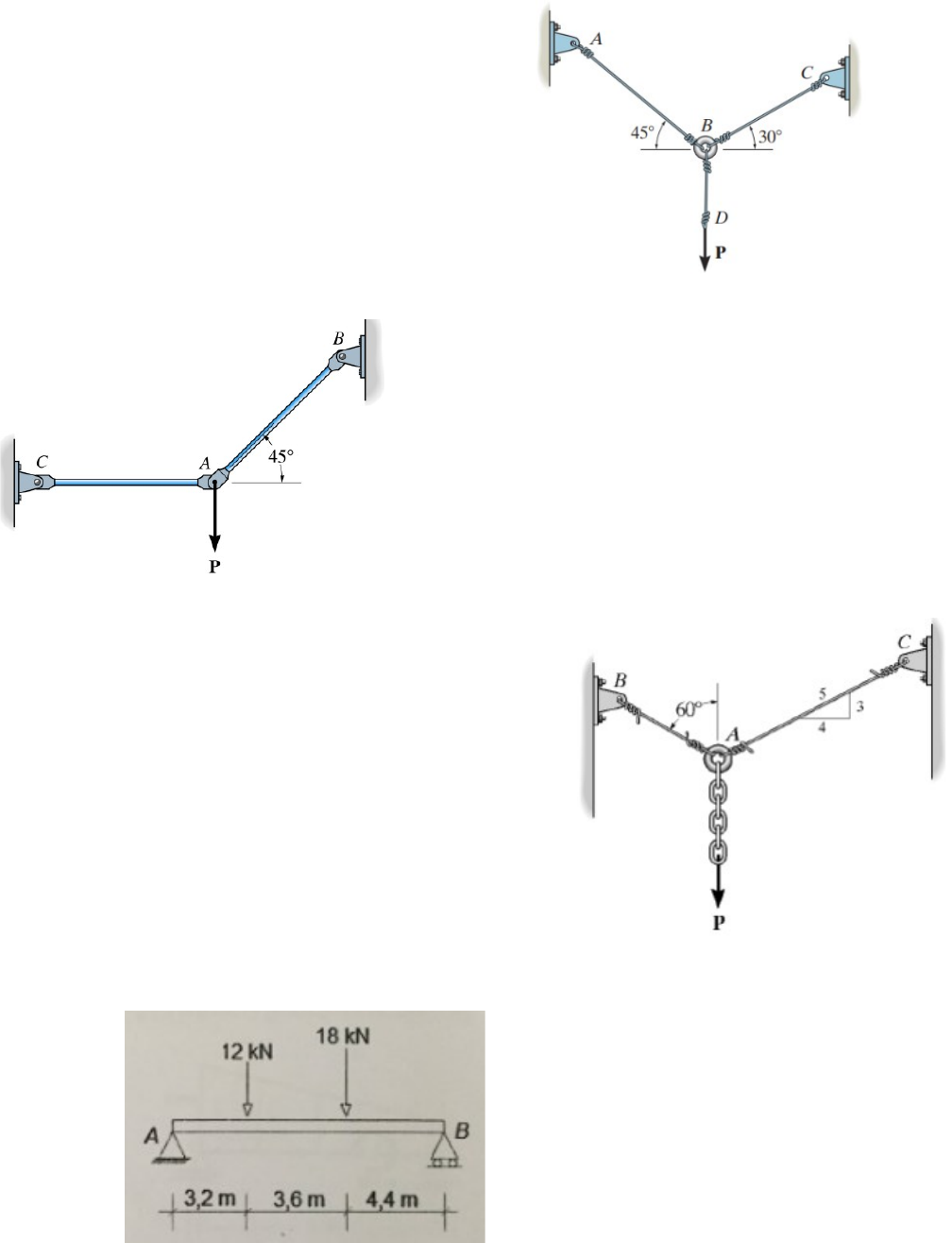

1) Os três cabos de aço são usados para suportar a carga. Se os cabos têm uma tensão de tração admissível de 165 Mpa, determinar o diâmetro requerido de cada cabo se a carga aplicada é P = 6 kN.
2) As duas hastes de alumínio suportam a carga vertical P = 20 kN. Determinar seus diâmetros requeridos se o esforço de tração admissível para o alumínio for σadm = 150 MPa.
Resp.: diâmetro dAB = 15,5 mm e o diâmetro dAC = 13,1 mm.
3) Os dois cabos de aço AB e AC são usados para suportar a carga. Se ambos tiverem uma tensão de tração admissível de σadm = 200 MPa, determine o diâmetro exigido para cada cabo se a carga aplicada for P = 5 kN
Resp.: diâmetro dAB = 5,262 mm e diâmetro dAC = 5,48 mm
4) Calcular as reações de apoio
a)
Resp.: FA = 15,64 kN e FB = 14,35 kN
b)
Resp. FA = 29,84 kN e FB = 59,76 kN
c)
Resp.: FA = 67,5 kN e FB = 52,1 kN
5) Os cabos de aço AB e AC são usados para suportar a carga. Se ambos tiverem uma tensão de tração admissível de σadm = 180 MPa, determine a maior força P que pode ser aplicada à corrente antes que um dos cabos falhe. Sabendo que o cabo AB tem diâmetro de 6 mm e o cabo AC tem diâmetro de 4 mm. Resp.: P = 2,4 kN
Dica para a resolução dos exercícios: Olhar os exemplos do caderno e da vídeo aula de tensão admissível. Em alguns exercícios vocês precisarão montar sistema e também a relação trigonométrica no triângulo retângulo (sen e cos)
