Atividade Individual Avaliativa II
Aluna- Gabriela Ramos de Oliveira
Matrícula- 20161104952

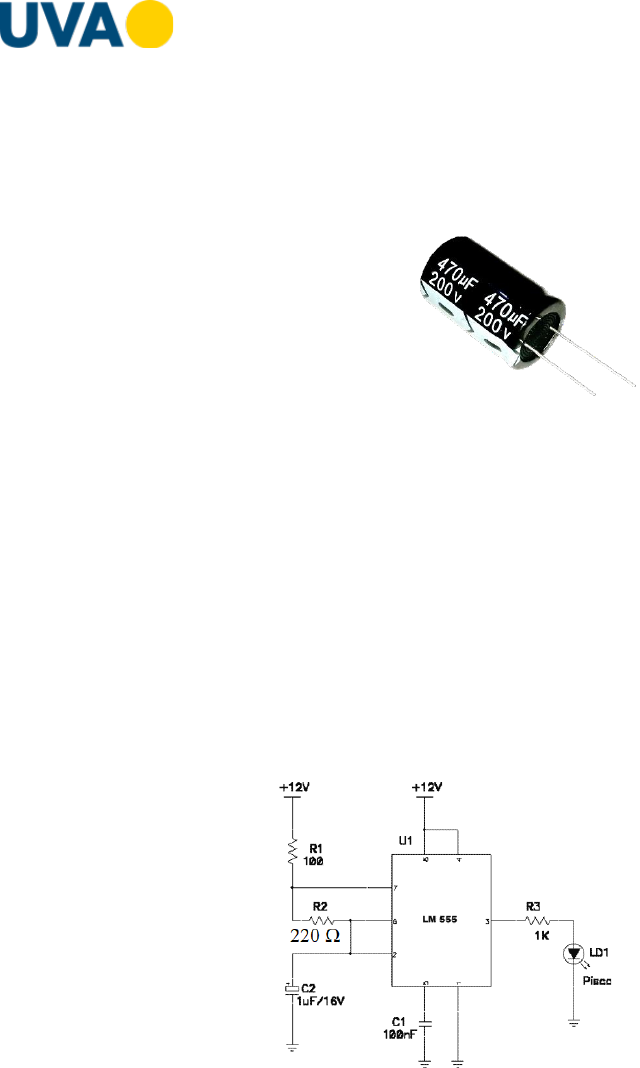

1- A figura abaixo apresenta um dos tipos de capacitores desenvolvidos pela indústria.

Determine o tipo de capacitor e o valor de sua capacitância.
Caso esse capacitor venha a queimar, por qual capacitor ele pode ser substituído, partido da hipótese que
você não tem um capacitor igual a esse.
Explique brevemente uma das aplicações de capacitores em circuitos elétricos.
O capacitor definido é um capacitor eletrolítico com capacitância de 470 microFaradays.
Em caso de queima deste capacitor ele deve ser substituído por um capacitor de mesma capacitância e
tensão igual ou menos à sua tensão dimensionada, 200 volts no caso, caso não se obtenha coma mesma
capacitância deve-se utilizar um de capacitância maior dependendo do circuito.
Uma das aplicações de capacitor em circuitos elétricos pode ser como filtro em fontes para controlar a
variação da tensão na saída de corrente contínua, reduzindo a variação da tensão que também é conhecida
como tensão ou ondulação de ripple.

2- O diagrama elétrico abaixo, representa o circuito de um pisca-pisca feito com o CI LM 555.


De acordo com o diagrama, determine o código de cores do resistor R2.
As cores do resistor seriam: vermelha, vermelha, marrom para um resistor de três cores, para os resistores
de 4 cores a última cor diria a respeito de sua tolerância.
Para resistores de 5 ou 6 cores as cores seriam vermelha, vermelha, marrom e preta, e as outras faixas
seriam respectivamente tolerância e coeficiente de temperatura, apenas no de 6 cores.












3 - Montamos, no experimento de descarga do capacitor realizado no laboratório de física II, o aparato
experimental apresentado abaixo.








Faça o que se pede no roteiro do experimento de capacitores dos lab. Virtualizados da disciplina -
documento em anexo.
Passo 2: |𝑉𝑀𝑒𝑑| = 5,95 V
Vf = 12V
R = 90kΩ
Rv = 5,355MΩ

Passo 3:
Tcargatotal = 18,43s
Vcargatotal = 11,97V









Passo 4:

V37% 4,43
Medições
Medição 1 2 3 4 Média
T37% (s) 4,02 3,75 4,15 4,46 4,10

Passo 5:
τ Teórico = 1,8s
τ Experimental1 = 4,02s
τ Experimental2 = 4,10s


V63% 7,54
Medições
Medição 1 2 3 4 Média
T63% (s) 4,05 4,06 4,29 3,66 4,02

4 - No experimento de resistividade realizado no laboratório de física II. Faça o que se pede no roteiro
do experimento de resistividade dos lab. Virtualizados da disciplina - documento em anexo.
T0 = 23°C
R0 = 640mΩ

Medida Temperatura (°C) Resistência (mΩ)
1 25 645,6
2 27,1 651,2
3 29 656,4
4 31 662,0
5 33 667,6
6 35,1 673,2
7 37,1 678,8
8 39 684,0
9 41 689,6
10 43,1 695,2
11 45,1 700,8
12 47 706,0
13 49 711,6
14 51 717,2
15 53,1 722,8
16 55 728,0
17 57 733,6
18 59 739,2
19 61,1 744,8
20 63,1 750,4





o Com base no gráfico construído, qual o comportamento apresentado pela resistividade do
material quando este é submetido a uma variação de temperatura?
A resistividade aumenta conforme a temperatura aumenta.

o Na sua opinião o material sofreria variação em sua resistividade se ao invés de aquecido fosse
resfriado? Explique.
Baseada no grafico creio que sim, visto que conforme a temperatura aumentou a resistividade
aumentou creio que conforme a temperatura diminuisse a resistividade do mesmo também
diminuiria.

o Calcule o coeficiente de temperatura da resistividade do material utilizado no experimento.
Rf=Ri(1+α(Tf-Ti))
684=640(1+α(39-23))
10.240α=44
α=0,004296


640
660
680
700
720
740
760
0 10 20 30 40 50 60 70
R
ES
IS
TÊ
N
C
IA
 M
Ω
TEMPERATURA °C
Resistência (mΩ)
