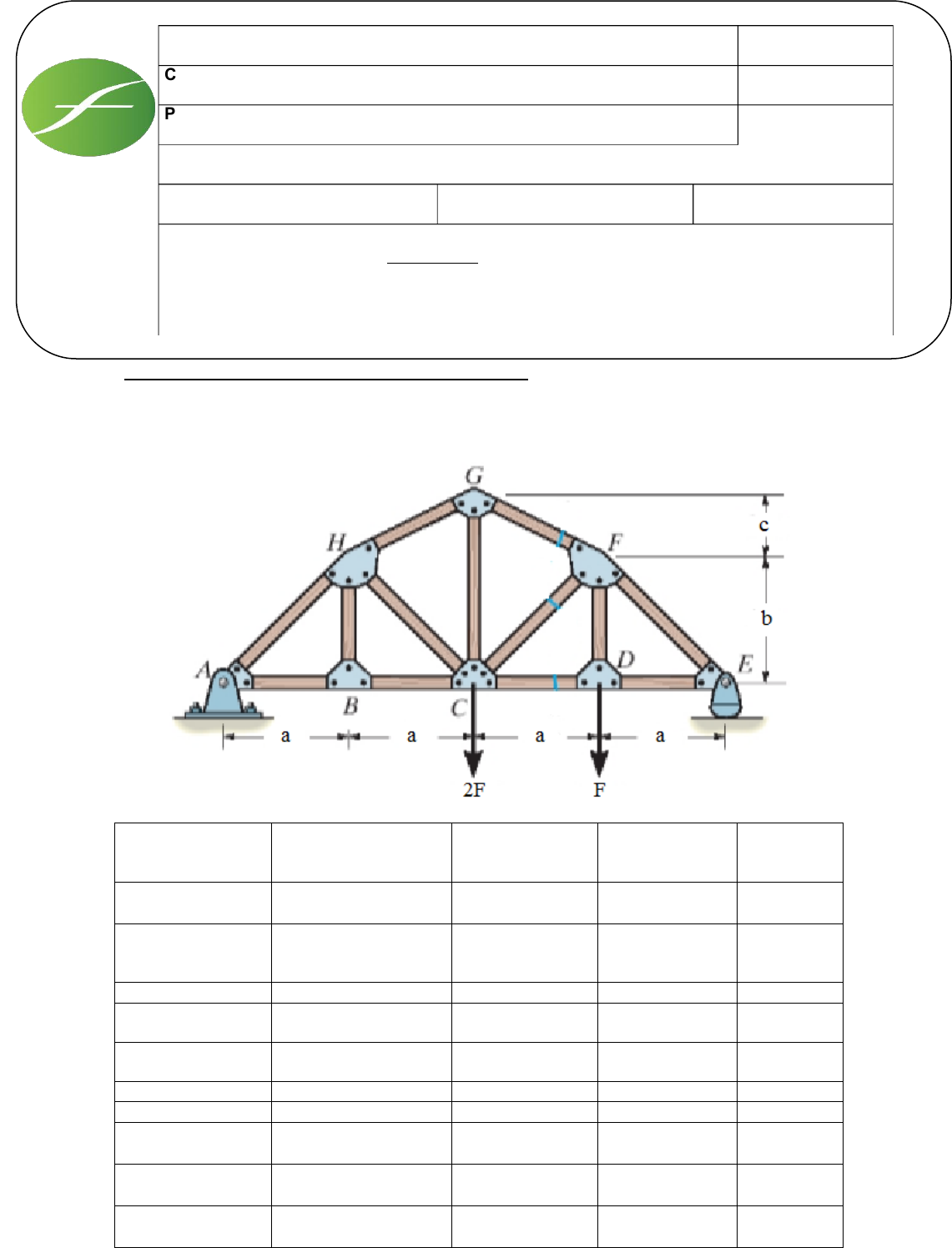

Atividade de avaliação a distância (Exercício 1): Determine a força em cada elemento
da treliça mostrada na figura e indique se os elementos estão sob tração ou compressão.
Demonstre pelo método dos nós e pelo método das seções:

Nome do aluno
Carga distribuída (F)
em KiloNewtons (KN)
Vão “a” em
centímetros (cm)
Vão “b” em
centímetros (cm)
Vão “c” em
centímetros
(cm)
Alfeu Lindolfo
Felício Júnior
1 200 300 150
Felipe Diogo
Pedroso dos Santos
Chaves
2 200 100 200
Gabriel Vieira 1,5 150 150 150
Guilherme Luis de
Oliveira
2,5 200 200 150
Gustavo Henrique
Bacil
3 100 100 300
Jia Yu Yu 1,5 200 200 100
Julio Cesar Rifiski 2 250 150 250
Lucas Gabriel Rosa
Da Cruz
2,5 200 200 200
Thais da Silva
Batista
3 200 200 150
Vitor Felipe
Urbanetz
3 250 250 100
Nome: Data: / /2020
Curso: Engenharia Civil Turma:
Professor (a): Lucas Vaslanv da Silva Wolff Nota:
Disciplina: Mecânica das Estruturas I
(X) Prova Bimestral ( ) Segunda Chamada ( ) Exame Final
Recomendações: Prova individual à distância. Os itens sem cálculos, ou idênticos a outros
trabalhos, ou com cálculos incoerentes, não serão consideradas. Os cálculos deverão ser
manuscritos e, após o término, organizados em documento (word, por exemplo) para que seja
gerado um único PDF a ser carregado. Os cálculos e as respostas deverão estar à caneta (azul
ou preta) de forma legível e clara. Esta prova vale de 70% a 100% da nota do bimestre.
Atividade de avaliação a distância (Exercício 2): Trace os diagramas de cortante e
momento para o pórtico mostrado abaixo, assumindo que A é um apoio rotulado e fixo
e D um apoio rotulado e móvel:

Nome do aluno
Carga distribuída (F)
em KiloNewtons (KN)
Vão “a” em
centímetros (cm)
Vão “b” em
centímetros (cm)
Vão “c” em
centímetros
(cm)
Alfeu Lindolfo
Felício Júnior
1 200 300 150
Felipe Diogo
Pedroso dos Santos
Chaves
2 200 100 50
Gabriel Vieira 1,5 150 150 150
Guilherme Luis de
Oliveira
2,5 200 200 150
Gustavo Henrique
Bacil
3 100 100 50
Jia Yu Yu 1,5 200 200 100
Julio Cesar Rifiski 2 250 150 50
Lucas Gabriel Rosa
Da Cruz
2,5 200 200 200
Thais da Silva
Batista
3 200 200 150
Vitor Felipe
Urbanetz
3 250 250 100
