Sistemas Digitais – ACQF’s
01) Porta , também conhecida como buffer inversor, tem a capacidade de inverter o sinal lógico
presente em sua entrada, ou seja, se o valor de entrada for zero, a saída será um, e se a entrada for um a
saída será zero.

NOT

02) Converta o número 880 da base decimal para binário.

1101110000

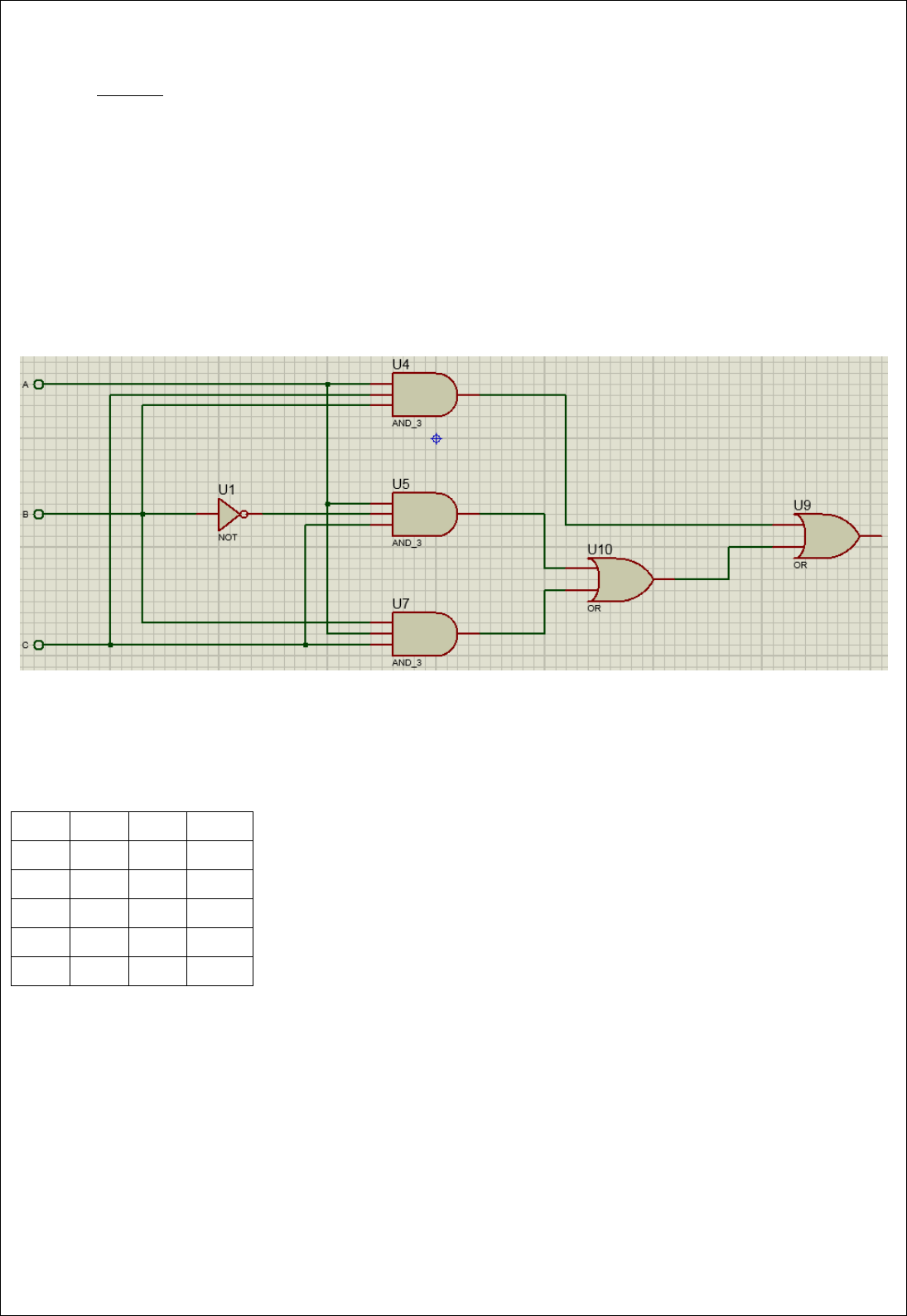

03) Reduza o conjunto de portas lógicas abaixo:



AB

04) Determine a solução para as condições abaixo usando o mapa de Karnaugh (Use zero para as
demais condições):

A B C Saída
0 0 0 1
0 0 1 1
0 1 0 1
1 1 0 1
0 1 1 1

�̅� + 𝑩�̅�

05) Para o Flip-flop JK, sabendo que o CLK é de descida o J = 0 e K = 0, determine a saída Q:

Não muda





Sistemas Digitais – ACQF’s
06) Os são os dispositivos sequenciais mais elementares existentes e se caracterizam
por:
- serem biestáveis (trabalham com os dois níveis de
tensão (0 e 1));
- funcionarem como uma memória, pois podem armazenar um bit;
- são tempo-dependentes, ou seja, para
funcionarem, dependem de um sinal (onda quadrada), periódico em sua entrada, chamado
clock;

Flip-flop´s

07) Encontre a multiplicação dos dois números binários abaixo:

1010 x 10 = 10100

08) Encontre o resultado da subtração do dois números binários abaixo :

10101 - 01010 = 1011

09) Deseja-se realizar a contagem de 0 à 2000. Quantos FFs são necessários?

11

10) Determine o resultado da subtração dos dois números binários abaixo:

1111 - 0101 = 1010

11) Determine a soma dos números binários dados a baixo.

1010 + 1101 = 10111

12) Qual o módulo do contador que apresenta 4 FFs?

16

13) Dado o contador abaixo determine a faixa de contagem do mesmo.



0 - 3

Sistemas Digitais – ACQF’s
14) Dado o contador abaixo determine a faixa de contagem do mesmo.



0 - 6

15) Dado o contador abaixo determine a faixa de contagem do mesmo.



0 - 4

16) Para o Flip-Flop JK, sabendo que o CLK é de descida o J=1 e K-0, determine a saída Q.

1

17) Para o Flip-flop SC, sabendo que o CLK é de subida o S = 1 e C = 0, determine a saída Q.

1


Sistemas Digitais – ACQF’s
18) Dado o número 111100 na base binária ( base 2 ), determine o seu valor na base decimal.

60

19) A porta , é uma porta que representa um circuito lógico muito utilizado em sistemas
digitais. Esta porta apresenta, em sua saída, um nível lógico alto sempre que as suas duas entradas
possuírem níveis lógicos diferentes. (Porta lógica com duas entradas):

XOR

20) Converta o número 540 da base decimal para hexadecimal (base 16).

21c

21) Determine a solução (máxima redução) para as condições abaixo usando o mapa de Karnaugh ( Use zero
para as demais condições ).

A B C Saída
0 0 0 1
1 0 1 1
0 1 0 1
1 0 0 1
0 1 1 1

�̅��̅� + �̅�𝑩 + 𝑨�̅�

22) Determine a solução para as condições abaixo usando o mapa de Karnaugh (Use zero para as demais
condições).

A B C Saída
0 0 0 1
1 0 1 1
1 1 1 1
0 0 1 1
0 1 1 1

�̅��̅� + 𝑪

23) Qual o módulo do contador que apresenta 4 FFs?

16

24) Qual o valor em ohms da terminação usada em barramentos de alta velocidade?

50 hms

25) Determine a potência média dissipada média para o CI SN54ALS00A onde Icch = 0.85 mA, Iccl =
3mA e Vcc = 5.5 V.

10,58 mW

Sistemas Digitais – ACQF’s
26) Converta o número 50 da base octal (base 8) para a base binária (base 2).

101000

27) Converta o número 80 da base decimal para octal (base 8).

20

28) Podemos imaginar a porta como a união de uma porta AND com uma NOT.

NAND

29) Converta o número 540 da base decimal para hexadecimal (base 16).

21c

30) Determine a solução para as condições abaixo usando o mapa de Karnaugh (Use zero para as demais
condições).

A B C Saída
0 0 0 1
0 0 1 1
0 1 0 1
1 1 0 1
0 1 1 1

�̅� + 𝑩�̅�

31) 32. O _____ é o menos utilizado, porém ele nos servirá de base para conhecermos o FF JK, que será
extensivamente utilizado.

FF SC

32) Para o Flip-flop JK, sabendo que o CLK é de descida o J = 1 e K = 1, determine a saída Q.

Comuta

33) Encontre o resultado da soma dos dois números binários fornecidos: 1110 + 1010 = ?

11000

34) Determine o resultado da soma dos dois números binários fornecidos: 1010 + 0101 = ?

1111

35) Deseja-se realizar a contagem de 0 à 2000. Quantos FFs são necessários?

11

36) Um dispositivo TTL padrão funcionará com um sinal de tensão de ?

Tensão > 0,8V e tensão > 2V.

37) Qual o valor em ohms da terminação usada em barramentos de alta velocidade?

50 Ohms

38) Converta o número 50 da base octal ( base 8 ) para a base binária ( base 2 ).

101000
Sistemas Digitais – ACQF’s
39) Reduza o conjunto de portas lógicas abaixo:



𝑨𝑩𝑪

40) 41- Normalmente qual o espaçamento entre os pinos (passo entre pinos) é de ________ .

100 mils

41) Determine o atraso de propagação médio Tpd, do CI SN74ALS00A (Tplh = 11 ns e Tphl = 8 ns).

9,5 ns

42) Converta o número 78 da base hexadecimal para decimal.

120

43) Dado o contador abaixo determine a faixa de contagem do mesmo.



0 – 7





Sistemas Digitais – ACQF’s
44) Dado o contador abaixo determine a faixa de contagem do mesmo.



0 – 5
