Fundamentos da Eletricidade I - CT
Aluno (a):
Data: / /
Atividade de Pesquisa
NOTA:
Fundamentos da Eletricidade I
INSTRUÇÕES:
· Esta Avaliação contém 10 questões, totalizando 10 (dez) pontos.
· Você deve preencher dos dados no Cabeçalho para sua identificação
· Nome / Data de entrega
· As respostas devem ser digitadas abaixo de cada pergunta.
· As questões que envolvem cálculo só serão avaliadas se constarem os mesmos.
· Ao terminar grave o arquivo com o nome.
· Envie o arquivo pelo sistema.
1. Uma fonte de tensão fornece 30 V a vazio (sem carga) e sua resistência interna é 1 Ω. Encontre a tensão nos terminais de saída da fonte com carga, se uma carga de 10 􏰉 for conectada aos terminais da fonte.
 = 27,27 V
Resposta: A tensão nos terminais de saída da fonte com carga é 27,27 V.

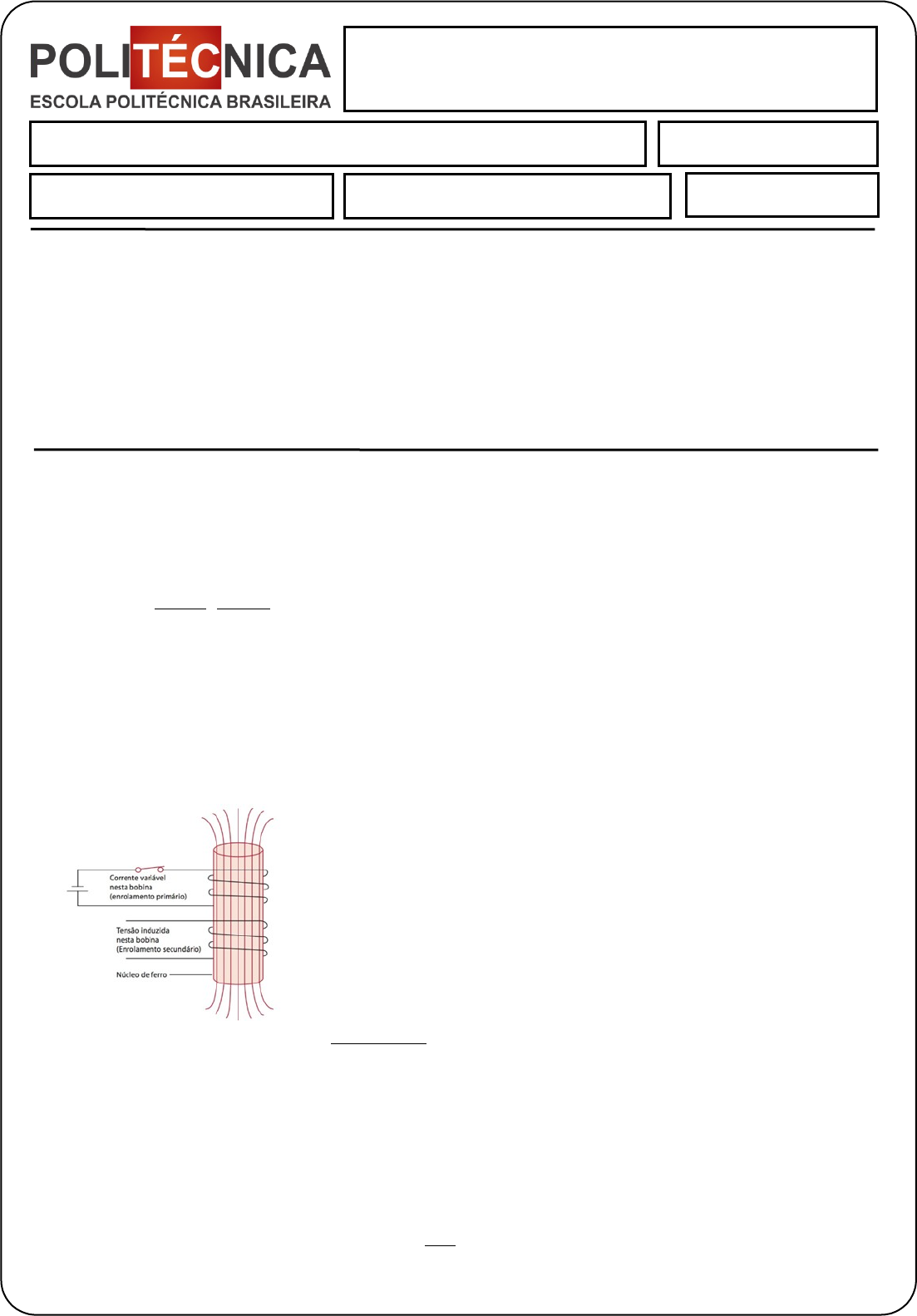

2. Qual é a fmm da bobina na Figura figura abaixo se uma corrente de 2,8 A está circulando pelo circuito?
 fmm = espiras x corrente
 fmm = 3 e x 2,8 A = 8,4 A – e
 Resposta: A fmm da bobina é 8,4 A - e.
3. Qual é a permeabilidade de um material quando uma força magnetizante de 100 A x e/m produz uma densidade de fluxo de 0,2 T?
Resposta: A permeabilidade relativa é 0,002 weber por ampère-espira-metro.
4. Determine os valore de A e B para o sistema de equações formado por 4A + 3B=36,9 e A+2B = 17,1.
-4 (A + 2B) = -4 (17,1)
-4A - 8B = - 68,4
- 4A – 8B = - 68,4
-5B = - 31,5
B= 6,3
 4A + 3(3,6) = 36,9
 4A + 18,9 = 36,9
 4A = 18
 A = 4,5
Resposta: A = 4,5 e B = 6,3.
5. Considere o circuito da Figura abaixo para este exemplo. Nele, uma lâmpada de 8 V/ 0,5 A deve ser ligada a partir de uma bateria de 12,6 V. Especifique o valor de resistência e potência do resistor R1 a ser conectado em série com a lâmpada para permitir o correto funcionamento da lâmpada.

 4,6 V x 0,5 A = 2,3 V
Resposta: O resistor para conexão série com a lâmpada deve ter resistência mais próxima possível de 9,2 e potência 2,3 W.
6. Que energia é armazenada numa bateria de 12 V (totalmente carregada) e de capacidade 90 Ah?
E = 12 V x 90 Ah = 1134 Wh
Resposta: A energia armazenada na bateria é 1134 watts- -horas.
7. Uma lâmpada miniatura tem resistência de 99 ohms quando ligada. Sabendo-se que a tensão nominal para funcionamento da lâmpada é 6,3 volts, qual é a potência dissipada por ela?

 Resposta: A dissipação de potência da lâmpada é 0,4W.
8. Quanto tempo leva para que 12,5 x 10^18 elétrons deixem o terminal negativo de uma bateria, se o valor medido da corrente fornecida pela bateria é 0,5 A?
 12, 5 x elétrons
Q = = 2 C
 6,25 x elétrons/C
Cálculo do tempo: t
Resposta: tempo = 4 segundos = 4 s
9. Se 500 joules de energia e 100 newtons de força são necessários para mover um objeto de um ponto A até um ponto B, qual é a distância (ou o deslocamento) entre os dois pontos A e B?
 500 newton·metro
 Distância = = 5 metros
 100 newtons
Resposta: Deslocamento (distância) = 5 metros
10. Qual é a potência máxima dissipada por um resistor de 250Ω±10% se ele consumir 0,16A de uma fonte?
= x
 P = 0,16 A x 0,16 A x 275 = 7, 04 W
Resposta: A máxima potência dissipada pelo resistor é 7,04 W.
