Tópicos Integradores III (elétrica) contextualizada

Prévia do material em texto

Contextualizada de Tópicos Integradores III (elétrica)
1. Seguindo as informações acima citadas, realize uma pesquisa sobre os
principais recursos utilizados para controle autônomo de automóveis e
elabore sua resposta baseada nos seguintes pontos:

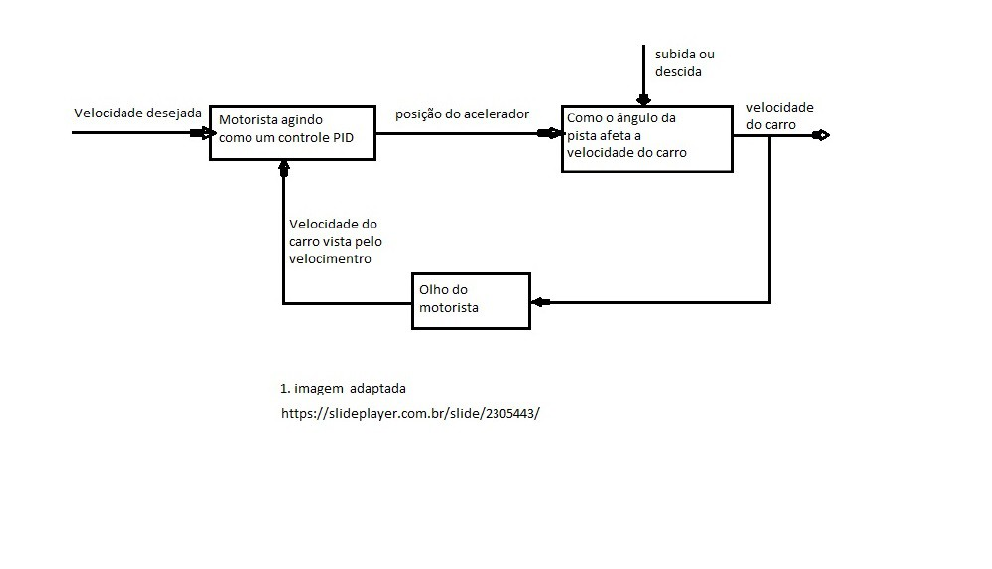

a) Você deve montar o sistema de controle em forma de diagrama de blocos com
todas as etapas do sistema.
b) Elabore um relatório sucinto, com no máximo 30 linhas, apresentando
detalhadamente:
•cada etapa do processo de forma direta;
•o tipo de sistema utilizado (parcial/total) e
•As principais vantagens e desvantagens do
sistema com controle de velocidade.
Dados do automóvel:
-Sistema de câmbio automático;
-Velocidade máxima 110Km/h;
-Motor principal-Elétrico.
 A tecnologia do controle de velocidade automático ainda é muito cara,
mesmo que antiga, e por isso, só está disponível em carros de luxo. O termo em
inglês significa Adaptive Cruise Control (ACC).
Quando é acionado, o controlador automático de velocidade mantém a
velocidade do veículo constante, e o mais incrível é que capaz de acompanhar o
transito, freando e acelerando a depender do carro da frente.
O sistema utiliza radar e câmeras para fazer a varredura da pista e com isso,
ajustar a velocidade de acordo com o fluxo. Através de comandos no volante, o
motorista pode fazer a s configurações que desejar, como a velocidade e a distância
que quer manter do carro da frente.
Para o fusion ( carro da marca Ford), se o tráfico voltar fluir em até três
segundos, ele continua a acelerar normalmente, caso contrário, o motorista tem que
acionar o comando no volante ou pisar no acelerador.
 1 passo: o motorista configura no comando no volante a velocidade de 110
km/h;
2 passo: o microprocessador recebe essa informação;
3 Passo: o microprocessador envia um comando para o acelerador manter a
velocidade de 110km/h;
4 passo: Um microcontrolador recebe essas informações e também recebe de
um sensor, informações sobre o ângulo que o veículo está e com isso, a velocidade
do veículo está mantida constante;
5 passo: existe uma realimentação que é o olho do motorista, que pode
fornecer algum reajuste, caso a velocidade não esteja de acordo o esperado.
Fontes:
https://en.wikipedia.org/wiki/Adaptive_cruise_control ;
https://www.citisystems.com.br/controle-pid;
https://jornaldocarro.estadao.com.br/carros/entenda-como-funciona-o-controlador-ativo-de-
velocidade.
