Lista de Armazenamento de grãos – 13/05/2019 Ser entregue 22/05/2020
Nomes: Adriano Muniz do Lago


1) Responder se as afirmativas são falsas (F) ou verdadeiras ( V)
Ar quando aquecido o volume específico aumenta (V )
Com o aquecimento a entalpia aumenta (F )
No resfriamento adiabático a entalpia permanece constante ( V)
No resfriamento não adiabático a razão de mistura sempre será constante (F )
Quando a temperatura de bulbo seco do ar estiver abaixo da temperatura do ponto de
orvalho o valor da umidade relativa será 100% (V )

2) Citar temperaturas utilizados para calcular o rendimento de uma secagem:


Temperatura do bulbo seco e Temperatura do bulbo molhado.

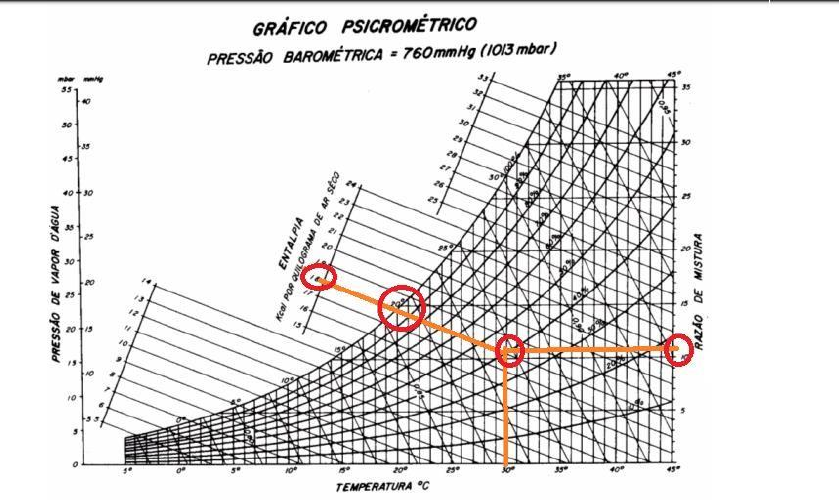

3) O ar ambiente apresenta temperatura de bulbo seco igual a 30 o C e
umidade relativa 40%. Utilizando-se o gráfico psicrométrico determinar: a razão
de mistura, ponto de orvalho e entalpia do ar. Observação: o gráfico
psicrométrico deverá ser entregue com os pontos de estado de estado
marcado.

Respostas:
 Razão de mistura: ≈ 0,011 kg vapor/kg de ar seco
 Ponto de orvalho: ≈ 14° C
 Entalpia: ≈ 18 kcal/kg ar seco onde Eh= 18 kcal x 4,186= ≈ 75,34 KJ/Kg ar seco

4) Considerando o ar da questão 1. Caso ocorra um resfriamento não adiabático e
o ar atingir a temperatura de 20 o C. Determinar a razão de mistura e a
quantidade de vapor condensado em relação à quantidade de ar seco.

Respostas: w ou r = 6g/kg de ar seco ou 0,006 kg/kg de ar seco e bu= 12° C




5) O ar no interior de um silo apresenta umidade relativa igual a 65% e
temperatura de bulbo seco igual 25 o C. Caso começa ocorrer um resfriamento
próximo a parede do silo, determinar a partir de que temperatura começará
ocorrer risco de reumidecimento da massa de grãos?

Resposta: ≈ 18° C


6) Dentro de um “plenum” de um secador o ar presenta umidade relativa igual a
30% e temperatura de bulbo seco igual a 42 o C. Ao passar pela massa ocorre um
resfriamento adiabático até atingir 80% de umidade relativa. Utilizando um
gráfico psicrométrico, obter o valor da temperatura do ar resfriado.
Resposta: -
7) A razão de mistura caracteriza o teor de umidade do ar em relação amassa de
ar seco. Esta variável psicrométrica é importante para analisar com segurança
se o ar está mais seco ou mais úmido. A umidade relativa depende da
temperatura e pressão atmosférica. No interior de um armazém convencional o
ar apresenta temperatura de bulbo seco de 26 o e temperatura de bulbo
molhado de 20 o C. Determinar a razão de mistura e o volume específico do ar
pelo método analítico. Considerar constante do aparelho 0,00067 o C -1 e pressão
atmosférica local de 728 hPa.

Resposta:
esu = 6,1078 x 10*(7,5xtu)/237,3+tu) seu
= 6,1078 x 10*(7,5x20)/237,3+20)
esu = 23,78 hPa


e= esu – A x Patm x ( t – tu)
e= 23,78 – 0,00067 x 728 x ( 26° - 20°)
e= 20,45 hPa
r ou w = 0,622 x (e)/( Patm – e)
w= 0,622 x ( 20,45)/( 728-20,45)= 0, 0179 gramas de vapor a cada quilograma de ar seco ( g/kg
de ar seco)
Vu= (2,83 x 10*-3+4,56 x 10*-3(0,0179)(26° + 273) = 0,870 m3/kg
8) O ar apresenta temperatura de 35 o C (bulbo seco) e umidade relativa 63%.
Determinar a quantidade de vapor d`água por unidade de volume necessária
para o ar atingir a saturação de vapor d´água.
-




9) Na secagem o resfriamento do ar ocorre de forma adiabática. Considere o ar
que entre na câmara de secagem com umidade relativa igual a 40% e
temperatura de 50°C. Qual será o valor da temperatura de bulbo seco caso a
umidade relativa saia da câmara com umidade relativa igual a 70%. Encontrar o
valor da razão de mistura na saída do secador.
 -
	Lista de Armazenamento de grãos – 13/05/2019 Ser entregue 22/05/2020
	Resposta:
