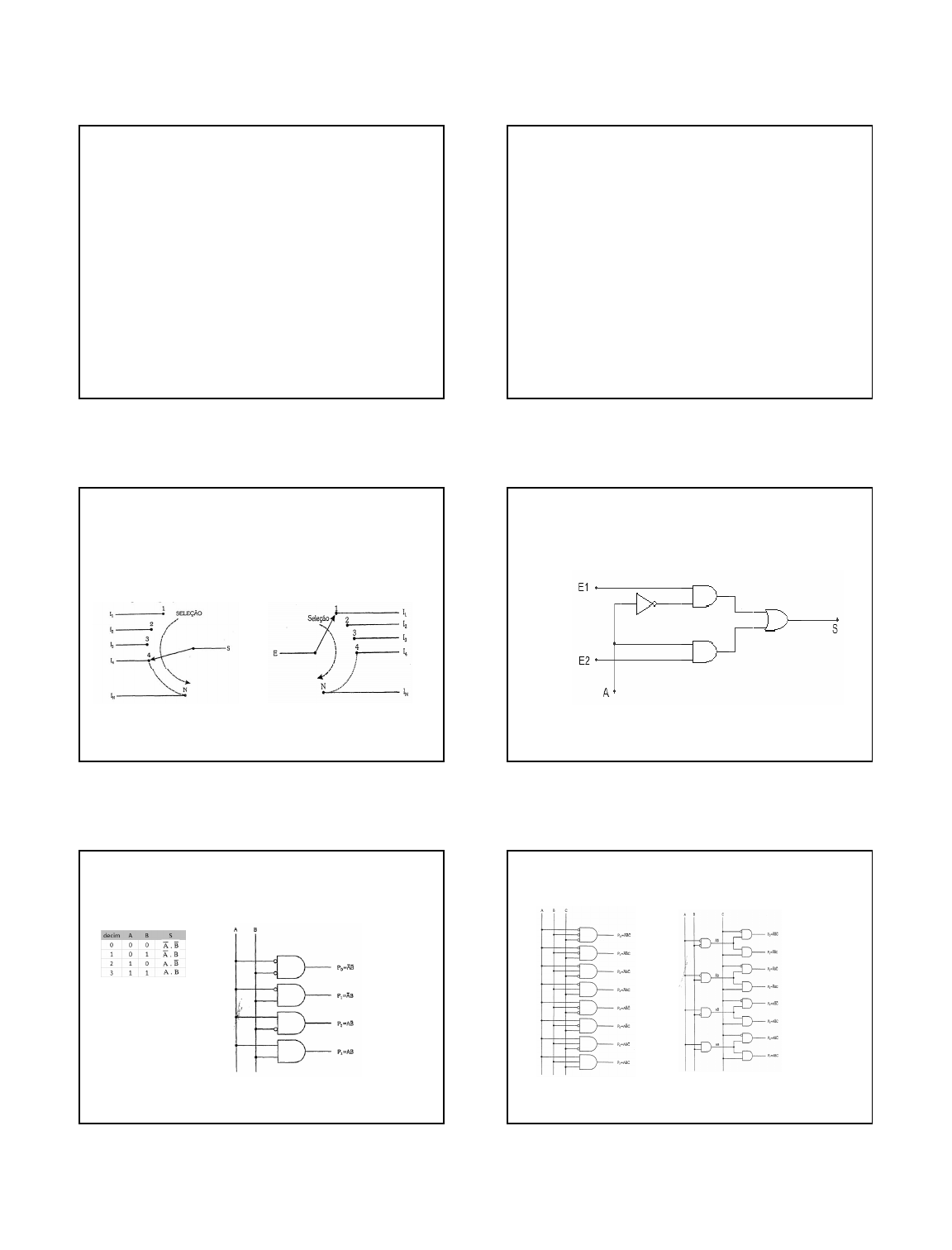

MUX e DEMUX Estruturas 1 Circuitos Aritméticos • Introdução • Multiplex • Demultiplex • Gerador de paridade •Exercícios 2 MUX / DEMUX • Introdução MUX DEMUX 3 Gerador de produtos canônicos • Mux de dois canais de entrada 4 Gerador de produtos canônicos • Produtos 0 a 3 5 Gerador de produtos canônicos 6 Portas de 3 entradas Encadeamento de portas de 2 entradas Produtos 0 a 7 Gerador de produtos canônicos 7 Para 4 variáveis com portas 2 entradas Gerador 0 a 15 MUX • Conceito Diagrama bloco 8 Representação por chave eletromecânica Representação em forma de diagrama bloco para Eletrônica Digital MUX • Circuito para dois canais entradas 9 A= variável de seleção. S= Dado a ser apresentado à saída dependendo do valor da variável de seleção. Pensar que para um MUX de dois canais basta uma variável de controle. MUX • Circuito para quatro canais entradas 10 MUX • Circuito para quatro canais 11 MUX • Circuito para dezesseis entradas 12 MUX simples – uma única saída 16 canais – requer 4 variáveis seletoras MUX • Circuito para “n” entradas 13 MUX de ‘n’ entradas Requer “m” variáveis de seleção. Onde: nm 2 DEMUX • Circuito para “n” saídas 14 MUX de ‘n’ saídas Requer “m” variáveis de seleção. Onde: nm 2 DEMUX • Circuito para dois canais 15 DEMUX • Circuito para quatro canais 16 DEMUX • Circuito para quatro canais 17 DEMUX • Circuito para oito canais de informações 18 Gerador bit paridade • Visão de aplicação 19 Gerador bit paridade • Visão de aplicação 20 Gerador bit paridade • Circuito formador do bit 21 Gerador bit paridade • Circuito formador do bit 1 – nº par de bit 0 – nº ímpar de bit 22 MUX - DEMUX FIM 23
