PPR - Delineador

Prévia do material em texto

Importância
• O delineador é uma das
pedras angulares para
um desenho efetivo e
para a construção de
uma efetiva prótese
parcial removível.

 Davenport

Conceito

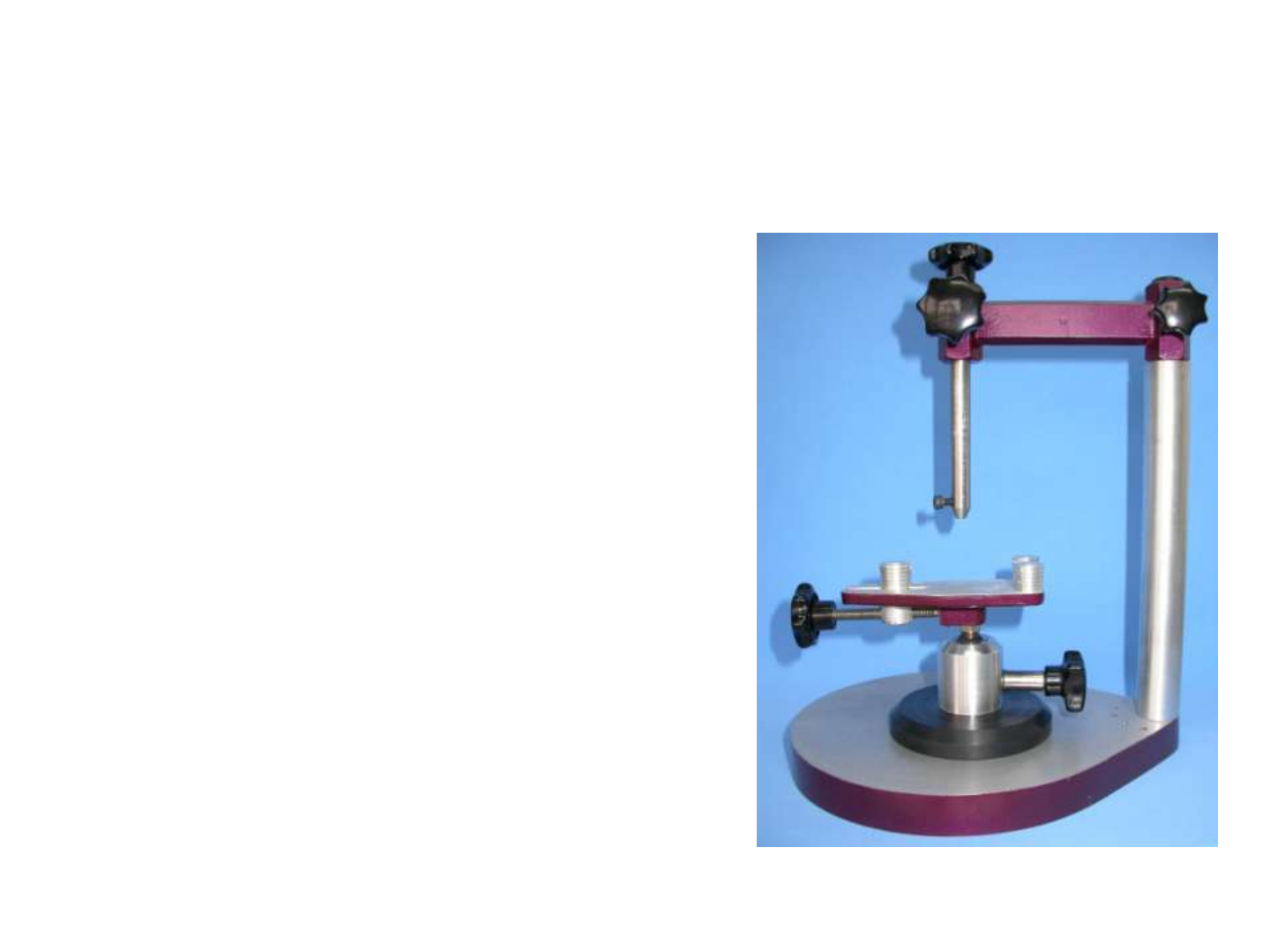

• Instrumento usado para
determinar o
paralelismo relativo de
duas ou mais
superfícies de dentes
ou outras partes de um
modelo de arcada
dentária
Cummer, 1942
Applegate, 1956
McCracken, 1960
Funções Principais
1. Determinação do eixo de inserção
2. Traçado da linha equatorial protética
3. Calibragem das áreas retentivas
4. Preparo do modelo de estudo




Partes Constituintes
• Delineador propriamente
dito
• Porta-modelos, mesa
analisadora ou platina
• Acessórios
– Ponta analisadora
– Ponta protetora de
grafite
– Ponta calibradora
– Ponta recortadora
Partes Constituintes
• Delineador
propriamente dito
Plataforma
Braço horizontal
Haste vertical fixa
Haste cursora
Mandril
Partes Constituintes
• Delineador
propriamente dito
• Porta-modelos, mesa
analisadora ou platina
Base
Suporte do modelo
Junta Universal
Parafuso da junta
Partes Constituintes
• Delineador propriamente
dito
• Porta-modelos, mesa
analisadora ou platina
• Acessórios
Partes Constituintes
• Delineador propriamente
dito
• Porta-modelos, mesa
analisadora ou platina
• Acessórios
1. Ponta analisadora


Partes Constituintes
• Delineador propriamente
dito
• Porta-modelos, mesa
analisadora ou platina
• Acessórios
1. Ponta analisadora
2. Ponta protetora de
grafite

Partes Constituintes
• Delineador propriamente
dito
• Porta-modelos, mesa
analisadora ou platina
• Acessórios
1. Ponta analisadora
2. Ponta protetora de
grafite
3. Ponta calibradora
Partes Constituintes
• Delineador propriamente
dito
• Porta-modelos, mesa
analisadora ou platina
• Acessórios
1. Ponta analisadora
2. Ponta protetora de
grafite
3. Ponta calibradora
4. Ponta recortadora

Acessórios

Acessórios
 1.Ponta analisadora
Eixo de Inserção
de uma PPR
Atlas de PPR – Todescan et als.
Ponta analisadora

Manual de PPR - Kliemann e Oliveira Manual de PPR - Kliemann e Oliveira
Métodos para
determinação do
eixo de inserção
Métodos para determinação do eixo de
inserção
• MÉTODO DE ROACH OU DOS 3 PONTOS
• MÉTODO DE ROTH OU DAS BISSETRIZES
• MÉTODO DA CONVENIÊNCIA PROTÉTICA
MÉTODO DE ROACH
OU DOS 3 PONTOS
Atlas de PPR – Todescan et al. Atlas de PPR – Todescan et al.
MÉTODO DE ROACH
OU DOS 3 PONTOS
MÉTODO DE ROACH
OU DOS 3 PONTOS
Atlas de PPR – Todescan et als. Atlas de PPR – Todescan et als.
MÉTODO DE ROTH
OU DAS BISSETRIZES
MÉTODO DE ROTH
 OU DAS BISSETRIZES

Manual de PPR - Kliemann e Oliveira
Manual de PPR - Kliemann e Oliveira
MÉTODO DA
CONVENIÊNCIA
PROTÉTICA
MÉTODO DA CONVENIÊNCIA PROTÉTICA

Manual de PPR - Kliemann e Oliveira
Manual de PPR - Kliemann e Oliveira Manual de PPR - Kliemann e Oliveira
Linha Guia Equatorial
Acessórios
 2.Ponta protetora de grafite
Equador Anatômico
Esquema de Prothero - 1928
Equador Protético
Calibragem das áreas
retentivas
Acessórios
 3.Ponta calibradora
Ponta calibradora

Ponta calibradora

0,25 mm
Eliseu
Eliseu
Ponta calibradora

0,50 mm
Calibragem
• Feita antes do início do desenho
• Conhecer preliminarmente a localização ideal
da ponta ativa do grampo
• CoCr (alto módulo de elasticidade):0,25mm
Aumento de retenção
Manual de PPR - Kliemann e Oliveira Manual de PPR - Kliemann e Oliveira
Preparo do modelo de
estudo
PLANOS - GUIA
O QUE É?:
È UM DESGASTE EM ALGUMAS FACES DOS DENTES PILARES COM A
INTENÇÃO DE CRIAR UM PARALELISMO ENTRE ELAS E A DIREÇAO DE
INSERÇÃO. ESSAS FACES PARALELAS ORIENTARÃO A INSERÇÃO E A
REMOÇÃO DA PPR E CONTRIBUEM COM A ESTABILIDADE
HORIZONTAL.
PODEM SER EXECUTADOS NAS FACES
VESTIBULARES , PALATINAS OU LINGUAIS E NAS
PROXIMAIS DOS DENTES PILARES PRINCIPAIS
CONTÍGUOS AO ESPAÇO PROTÉTICO OU NOS
PILARES SECUNDÁRIOS
NA ESTRUTURA DE ESMALTE DOS DENTES OU EM MATERIAL
RESTAURADOR QUANDO HOUVER ASSOCIAÇÃO COM PRÓTESES
PARCIAIS FIXAS OU QUANDO O PLANEJAMENTO EXIGIR A
REANATOMIZAÇÃO DE UM OU VARIOS PILARES.
ONDE SÃO FEITOS?:
É TAMBÉM UM RECURSO USADO PARA TRANSFORMAR SUPERFÍCIES
CONVEXAS EM SUPERFICIES PLANAS, AUMENTANDO A ÁREA
EXPULSIVA DO DENTE PILAR, PERMITINDO A CONFECÇÃO DO BRAÇO
RECIPROCO DO GRAMPO COM MAIOR LARGURA.
DEVEM SER FEITOS POR DESGASTES NAS FACES INDICADAS DOS
DENTES PILARES; NOS CASOS EM QUE A LINHA DO EQUADOR
PROTÉTICO ESTIVER SITUADA MUITO PRÓXIMA DA REGIÃO
OCLUSAL, DIFICULTANDO A LOCALIZAÇÃO ADEQUADA DO BRAÇO DE
OPOSIÇÃO DO GRAMPO.
E QUANDO A LINHA DO EQUADOR ESTIVER MUITO PRÓXIMA DA
REGIÃO CERVICAL ELE DEVERÁ SER FEITO POR ACRÉSCIMO DE
MATERIAL RESTAURADOR.
POR QUE SÃO FEITOS ?:
QUANDO SÃO FEITOS ?:
OS PLANOS GUIA DEVEM SER ESTABELECIDOS NOS MODELOS DE
ESTUDO QUANDO DO PLANEJAMENTO DA PPR, POIS SÃO FATORES
DETERMINANTES NA SELEÇÃO DA DIREÇÃO DE INSERÇÃO.
ELE DEVERÁ SER EXECUTADO NO MODELO DE ESTUDO APÓS A
PERPETUAÇÃO DA DIREÇÃO DE INSERÇÃO, E POSTERIORMENTE
TRANSFERIDO PARA A BOCA DO PACIENTE POR MEIO DE UM
DISPOSITIVO CONHECIDO COMO CASQUETE DE TRANSFERENCIA.
EM QUE ETAPA DA CONFECÇÃO DA PPR SÃO FEITOS?:
EM PRÓTESES REMOVÍVEIS COMBINADAS OU ACOPLADAS À
PRÓTESES PARCIAIS FIXAS, QUE SERVIRÃO DE RETENTORES. NESSES
CASOS SERÃO FEITOS NA PEÇA AINDA EM CERA, E POSTERIORMENTE
FUNDIDAS
EM QUE OUTRAS SITUAÇÕES TAMBÉM SÃO CONFECCIONADOS ?:
Acessórios
 4.Ponta recortadora
Preparo de Planos Guias
Adequação da Linha Guia
Equatorial
Preparo de planos guias
Ângulo Morto
Preparo de planos guias
Preparo dos planos-guia
Adequação
da linha
Adequação da linha guia equatorial
Adequação da linha guia equatorial
Preparo do modelo de estudo
• Ponta recortadora: antes do preparo dos
descansos
• Retoque no desenho: MODELO MAPEADO
CONFECÇÃO DO
PLANO - GUIA NO
MODELO DE
PLANEJAMENTO
CONFECÇÃO DOS PLANOS DE GUIA DE INSERÇÃO:
 FACES PROXIMAIS
CONFECÇÃO DOS PLANOS DE GUIA DE INSERÇÃO:
 FACES PALATINAS OU LINGUAIS
DISPOSITIVO PARA
TRANSFERÊNCIA DO
PLANO - GUIA PARA A BOCA
CASQUETE DE TRANSFERÊNCIA
DO PLANO - GUIA
TIPOS:
CASQUETES METÁLICOS
 CASQUETES EM RESINAS – ISOLADOS
 UNIDOS ENTRE SI

CASQUETES EM RESINAS – ISOLADOS
CASQUETES EM RESINAS – UNIDOS ENTRE SI
Modelo mapeado
• Contém todas as informações
provenientes do planejamento e
necessárias ao preparo de boca.
Outras Funções
Dispositivo paralelizador

Imagens cedidas por Prof. Marcelo Calamita
Outras Funções
Construção da guia de transferência para o
preparo de boca

Atlas de PPR – Todescan et als.
Atlas de PPR – Todescan et als.
Outras Funções
Construção da guia de transferência para o
preparo de boca
Recorte da cera de alívio
Atlas de PPR – Todescan et als. Atlas de PPR – Todescan et als.
Outras Funções
Construção da guia de transferência para o
preparo de boca
Recorte da cera de alívio
Preparo dos contornos axiais em
ceroplastias
Imagens cedidas por Prof. Marcelo Calamita
Outras Funções
Construção da guia de transferência para o
preparo de boca
Recorte da cera de alívio
Preparo dos contornos axiais em
ceroplastias
Realização de fresagens
Fresagem
Imagens cedidas por Prof. Marcelo Calamita
Outras Funções
Construção da guia de transferência para o
preparo de boca
Recorte da cera de alívio
Preparo dos contornos axiais em
ceroplastias
Realizaçãode fresagens
Posicionamento de encaixes



 Prof. Marcelo Calamita
• Posicionamento de
encaixes

Referências
• KLIEMANN C, OLIVEIRA W ; Manual de Prótese Parcial Removível.
São Paulo, Livraria Editora Santos, 1a Edição, Cap. 4, p. 29-44, 1999.

• McGIVNEY G P, CASTLEBERRY D J; McCraken’s REMOVABLE PARTIAL
PROSTHODONTICS. St. Louis , Mosby, 9 th ed., 1995.


Referências
• TODESCAN R, SILVA E E B, SILVA O J, Atlas de Prótese Parcial Removível. São Paulo, Livraria Editora Santos,
1a Edição, Cap. 5, p. 65-86, 1996.

• TODESCAN R, SILVA E E B, SILVA O J, Prótese Parcial Removível. Manual de Aulas Práticas, São Paulo,
Livraria Editora Santos, 1a Edição, Cap. 1, p. 1- 24, 1995.

Referências

• ZANETTI A L, LAGANÁ D C ; Planejamento: Prótese Parcial Removível ,
São Paulo, Sarvier Editora, Cap. 2, p. 25-47, 1988.
