Princípios de Eletrônica Analógica - ELE/ELT
)
 (
Atividade de Pesquisa
)
 (
NOTA:
)
INSTRUÇÕES:
· Esta Avaliação contém 8 (oito) questões, totalizando 10 (dez) pontos;
· Baixe o arquivo disponível com a Atividade de Pesquisa;
· Você deve preencher dos dados no Cabeçalho para sua identificação:
· Nome / Data de entrega.
· As respostas devem ser digitadas abaixo de cada pergunta;
· Ao terminar grave o arquivo com o nome Atividade Prática;
· Envio o arquivo pelo sistema no local indicado;
· Em caso de dúvidas consulte o seu Tutor.

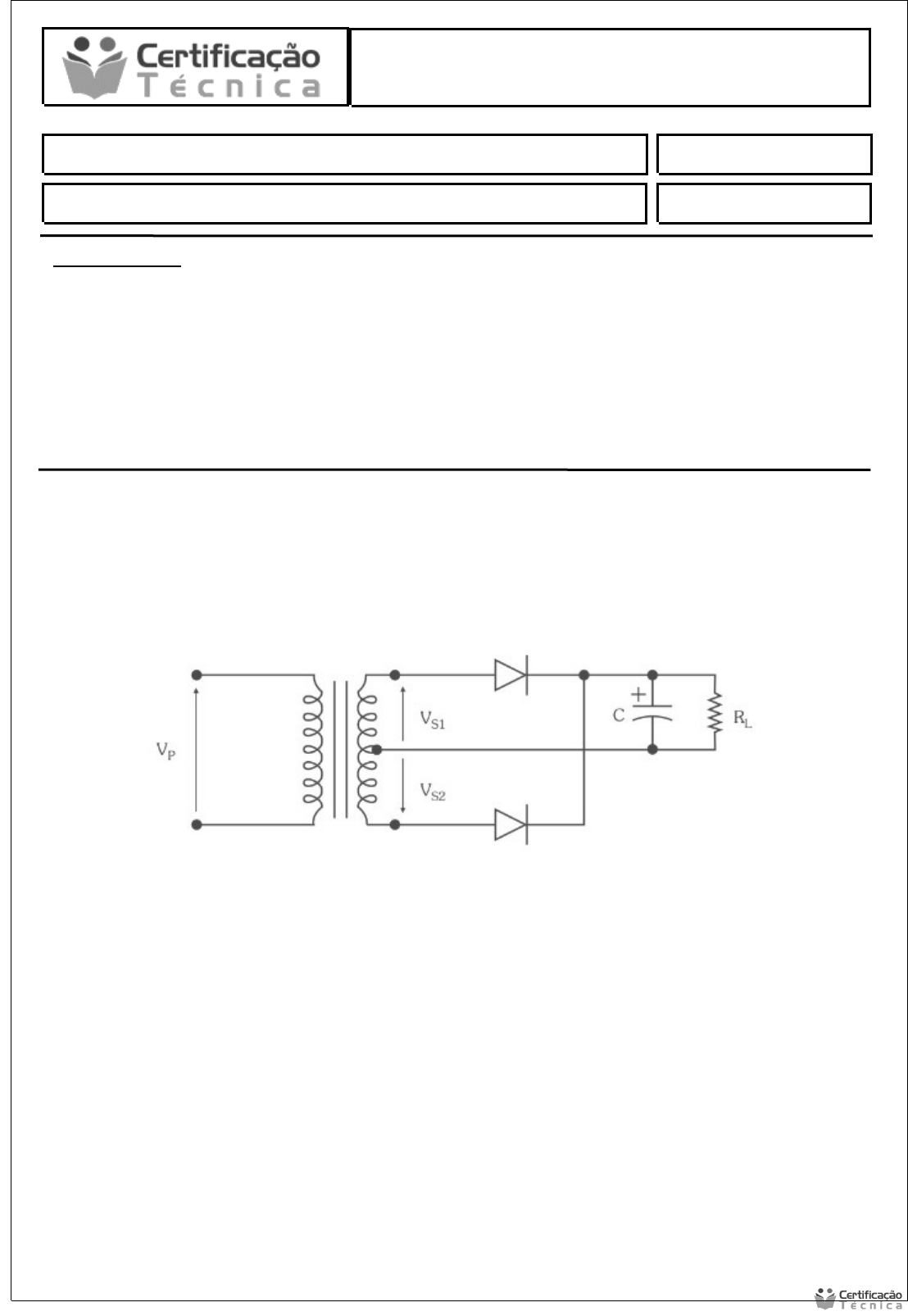

1. Considere o circuito da Figura abaixo e calcule o ripple Vrpp e a tensão média VL na carga RL.
VP = 110 V
VS1	= VS2	= 15 V
RL = 100 Ω
C = 1000 µF-6
I = V/R ENTAO I= 0,15ª
Vrpp = lLmax/(f*C)= 1,25V
VL= Vmax-(Vrpp/2) = 109,375V
2. Qual é o valor do capacitor que, submetido a uma tensão de 100 V, armazena 10 µC de carga?
C= Q/Vc
C=(10*10-6)/100
C=1*10-7
C= 10µF
3. Um capacitor de 100 nF está carregado com 50 µC. Qual é a tensão entre os seus terminais?
C=q/VC
100*10-9 = ( 50 *1 0-6 ) / V c V c = 500 V
4. Especifique os capacitores abaixo conforme os dados dos seus encapsulamentos:
A) 0,47µ = 470Nf, COM TOLERANCIA DE 10% E TENSAO DE 250V
B) 47*10³ PF= 470 nF, COM TOLERANCIA DE 10% E TENSÃO DE INSOLAÇÃO DE 250V
C) 47*10³ PF=470 nF, COM TOLERANCIA DE 20% E TENSÃO DE INSOLAÇÃO DE 50V
5. Esboce a curva característica do diodo 1N4004, sabendo que ele é de silício e que suas principais especificações, obtidas em um manual, são:
IFmáx = 1 A
VRmáx = 400 V
A TENSÃO DE CONDUÇÃO VALE APROXIMADAMENTE 0,6V, POIS O DIODO É DE SILICIO. A CORRENTE Ifmax CORRESPONDE À CORRENTE DIRETA MAXIMA E VALE 1ª. E Vrmax É A TENSÃO REVERSAMAXIMA E VALE 400V. O ESBOÇO DA CURVA CARACTERISTICA DESSE É REPRESENTEDA ABAIXO.
		I(A)
	1
	-400
V(V)
6. O que é dopagem?
DOPAGEM É O PROCESSO PELO QUAL SE INTRODUZEM IMPUREZAS EM UMA REDE CRISTALINA DE UM SEMICONDUTOR DE MANEIRA A MODIFICAR ADEQUADAMENTE SUAS PROPRIEDADESFISICAS DE FORMA CONTROLADA.
7. Considere um transformador especificado para operar com tensão 110 V no primário e 15 V no secundário com capacidade de corrente de 1 A. Determine:
a) A tensão eficaz no secundário (Vef) ao aplicar-se 127 V no primário.
( 110/15) =(127/ V2) ENTAO V2 = 17. 31V
b) A corrente no primário quando o transformador estiver fornecendo a corrente máxima no secundário (1 A).
( 110/15) =(I1/1) então I1 = 7.33ª
8. Dados os sinais a seguir, determine os valores solicitados a partir dos valores fornecidos:
T= 50 ms
F=1/ T ENTAO f = 20Hz
 = 2πf = 1 25,6 6 rad/s
= 2f = 1 25,6 6 rad/s
Vdc = (2*12) / π = 7,64V
Vef = ( 12) / = 8,485V
T = 4 µs OU 0,004 ms
F= 1/T = 250 kHz
=2πf = 157*104 rad/s
Vef= V Max/ ENTÃO Vmax = 50*/
Vdc= 0
F = 1/T
T = 0,025 ms
=2πf= 2,5*106 rad/s
Idc= Imax/ π ENTÃO Imax = 3,14A
Ief= Imax/2 ENTÃO Ief= 1,57A
 (
