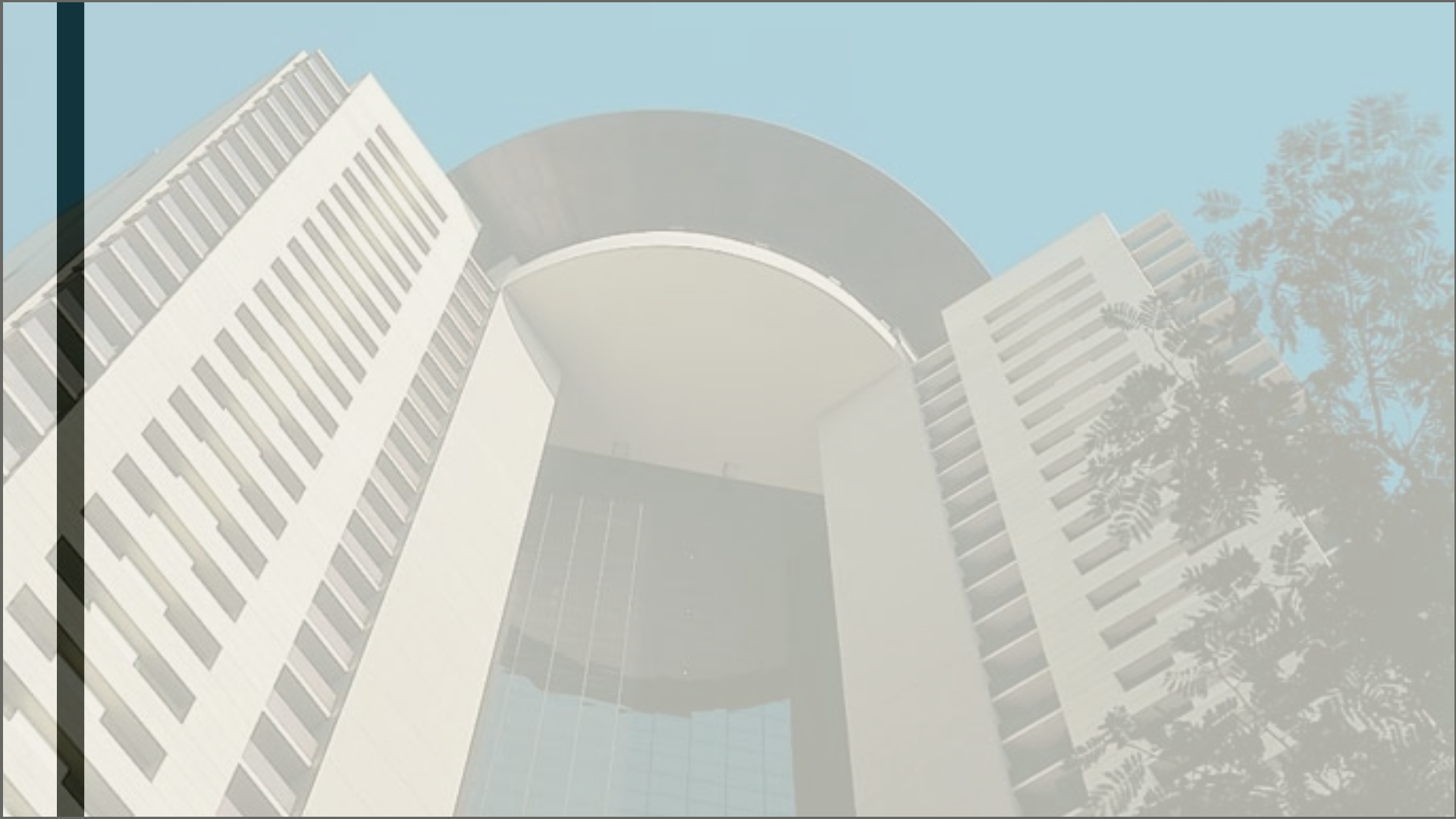

ESTUDO DE CASO DO EDIFÍCIO MULTIFUNCIONAL BRASCAN CENTURY PLAZA
T2
São Paulo
2019
INTRODUÇÃO
Esse trabalho trata-se de um estudo de caso referente ao edifício BRASCAN CENTURY PLAZA onde temos como objetivo realizar o estudo da forma e definir conceitos utilizados para a elaboração do mesmo.
O ESTUDO DE CASO que envolve simultaneamente o levantamento, a coleta, a observação, o tratamento e a análise de dados de natureza diversa, necessários ao projeto ou execução de obra ou serviço técnico, ao desenvolvimento de métodos ou processos de produção, à determinação preliminar de características gerais ou de viabilidade técnica, econômica ou ambiental de um projeto de arquitetura.
MÉTODO ADOTADO
O método adotado na elaboração do estudo de caso apresentado pelos grupos rememora os quatros grandes conceitos utilizados na elaboração do projeto do edifício, com o objetivo de investigar o raciocínio desenvolvido pelos arquitetos que o projetaram, assim como as decisões tomadas, seguem os 4 conceitos:
Edifício Brascan Century Plaza
MÉTODO ADOTADO PARA ELABORAR O ESTUDO DE CASO
ESTRUTURA
FUNÇÃO
FORMA
I NSERÇÃO URBANA
ESPAÇO ( PERCEPÇAO INTERNA )
VOLUMETRIA (PERCEPÇAO EXTERNA )
CONCEITO
- Inserção Urbana:
È a maneira como o edifício interage com o ambiente urbano que se localiza.
- Função:
Trata-se do programa funcional do edifício que é o conjunto de atividades nele abrigada. Distinguem-se dois tipos de ambientes, os destinados às atividades de permanência e os destinados à circulação de pedestres, veículos e cargas.
- Estrutura:
Trata-se do sistema estrutural utilizado no edifício, mais precisamente, conjunto de elementos materiais (cabos, barras, blocos e lâminas) articulados entre si, cuja função é suportar pisos uteis e coberturas, levando as cargas até as fundações e dessas até o solo.
- Forma:
É a configuração física do edifício, que pode ser percebida de duas maneiras: A externa chamada de volumetria e a interna chamada de espaços.
3
CONCEITOS
- Inserção Urbana:
È a maneira como o edifício interage com o ambiente urbano que se localiza.
- Função:
Trata-se do programa funcional do edifício que é o conjunto de atividades nele abrigada. Distinguem-se dois tipos de ambientes, os destinados às atividades de permanência e os destinados à circulação de pedestres, veículos e cargas.
- Estrutura:
Trata-se do sistema estrutural utilizado no edifício, mais precisamente, conjunto de elementos materiais (cabos, barras, blocos e lâminas) articulados entre si, cuja função é suportar pisos uteis e coberturas, levando as cargas até as fundações e dessas até o solo.
- Forma:
É a configuração física do edifício, que pode ser percebida de duas maneiras: A externa chamada de volumetria e a interna chamada de espaços.
Arquitetos
Jorge Königsberger natural de São Paulo, São Paulo, é formado na Faculdade de Arquitetura e Urbanismo da Universidade Mackenzie (FAU/Mackenzie), em 1971, mesmo ano que se fundou seu escritório
Gianfranco Vannucchi Natural de Florença, Itália, estudou na Faculdade de Arquitetura e Urbanismo da Universidade de São Paulo (FAU/USP).
Durante a graduação, Vannucchi faz estágio no escritório de Königsberger, e pouco depois de se formar, em 1975, associa-se ao arquiteto paulista, no escritório Königsberger e Vannucchi Arquitetos Associados.
Em seus 40 anos de existência, o escritório é responsável por edifícios residenciais, comerciais, de serviço e de uso múltiplo que marcam a paisagem paulistana e testemunham novas formas de investimento imobiliário na cidade.
Gianfranco Vannucchi e Jorge Königsberger (ao fundo)
BRASCAN CENTURY PLAZA
Endereço: R. Joaquim Floriano, 466 –
Itaim Bibi (Zona Sul)
São Paulo - SP
04534-002
TIPO : COMPLEXO MULTIFUNCIONAL
EDIFICAÇÕES: 3 TORRES:
 - BRASCAN CENTURY STAYBRIDGE SUITES
 - BRASCAN CENTURY OFFICES
 - BRASCAN CENTURY CORPORATE
 PROJETO ARQUITETÔNICO: KÖNIGSBERGER VANNUCCHI ARQUITETOS ASSOCIADOS
PROJETO PAISAGISMO: BENEDITO ABBUD
PROJETO: 1998 		CONCLUSÃO DA OBRA: 2003
ÁREA TERRENOS: 12.600m2
ÁREA CONSTRUÍDA: 93.805m2 + 7.000m2 (PRAÇA)
Ficha técnica
 EQUIPE 04: FORMA
DEFINIÇÃO DO CONCEITO DE FORMA
É a configuração física do edifício, que pode ser percebida de duas maneiras: a externa, chamada volumetria, e a externa chamada espaços.
Definição Conceito
CONE
PIRÂMIDE
Globo da Ciência e inovação em Meryn
Catedral de Maringá, Brasil
CILINDRO
CUBO
Capela, MIT, Cambridge
Pirâmide do Louvre, Paris
Residência Robson
“Cubo mágico”, Brasil
ESFERA
Forma
Volumetria
É a percepção externa do edifício
Os espaços
É a percepção interna do edifício
FORMA DO LOTE
11
FORMA
DO
LOTE
ANALISE DA IMPLANTAÇÃO
Embora façam parte da mesma família formal, os edifícios têm desenhos distintos. As diferenças nasceram do tipo de uso de cada um e da busca pelo melhor aproveitamento do lote. A implantação do conjunto assegurou mais espaço livre entre os prédios, permitindo a criação da área comum, e considerou recuos, sombreamentos e eixos visuais entre os blocos construídos.
CHEIOS
ANALISE DA FORMA GERAL DESSA PROJEÇÃO
Ele conta com três edifícios e volumetrias distintas, sendo que 2 deles possuem linhas semelhantes e o terceiro bloco sendo um volume retangular.
CHEIOS
VAZIO
CHEIOS
E VAZIOS
CHEIOS
VERDES
ANALISE
DOS
ESPAÇOS LIVRES
16
CONFIGURAÇÃO PORTAL PARA O PÁTIO
O núcleo dos prédios em L ocupa o vértice dos blocos, o que permitiu diminuir a extensão dos corredores e promover melhor distribuição dos conjuntos.
CONFIGURAÇÃO VOLUMÉTRICA
O terceiro edifício apresenta volumetria independente. Retangular e de linguagem mais austera, ele tem o núcleo centralizado no alinhamento da fachada posterior, cega.
CONFIGURAÇÃO VOLUMÉTRICA
CONFIGURAÇÃO VOLUMÉTRICA
Dois edifícios têm planta em L, o que resultou em maior quantidade de janelas livres de obstáculos frontais - as que ficam de frente para outras estão separadas por boa distância. “Dessa forma resolvemos a questão dos recuos e mantivemos o térreo permeável”, explica Königsberger.
Ele conta com três edifícios e volumetrias distintas, sendo que 2 deles possuem linhas semelhantes e o terceiro bloco sendo um volume retangular.
Embora façam parte da mesma família formal, os edifícios têm desenhos distintos. As diferenças nasceram do tipo de uso de cada um e da busca pelo melhor aproveitamento do lote. A implantação do conjunto assegurou mais espaço livre entre os prédios, permitindo a criação da área comum, e considerou recuos, sombreamentos e eixos visuais entre os blocos construídos.
O core dos prédios em L ocupa o vértice dos blocos, o que permitiu diminuir a extensão dos corredores e promover melhor distribuição dos conjuntos. O terceiro edifício apresenta volumetria independente. Retangular e de linguagem mais austera, ele tem o core centralizado no alinhamento da fachada posterior, cega.
Dois edifícios têm planta em L, o que resultou em maior quantidade de janelas livres de obstáculos frontais - as que ficam de frente para outras estão separadas por boa distância. “Dessa forma resolvemos a questão dos recuos e mantivemos o térreo permeável”, explica Königsberger.
24
ESPAÇOS INTERNOS
A maioria dos espaços são prismas retos de base retangular, na forma de salas ou corredores
