A6 - Fenômenos de Transporte

Prévia do material em texto

Pergunta 1
1 em 1 pontos

 É preciso estudar o escoamento de água em uma válvula que alimenta uma
tubulação. A válvula possui diâmetro de 305 mm. A vazão na válvula é de 1,7
m​ ​3​ ​/s e o fluido utilizado no modelo também é água na mesma temperatura
da que escoa no protótipo. A semelhança entre o modelo e o protótipo é
completa e o diâmetro da seção de alimentação no modelo é igual a 38,10
mm. Nesse sentido, a vazão de água no modelo é um número entre:

Resposta Selecionada:
 0,21 e 0,30 m ​3​/s.
Resposta Correta:
 ​0,21 e 0,30 m​3​/s.


Feedback
da
resposta:

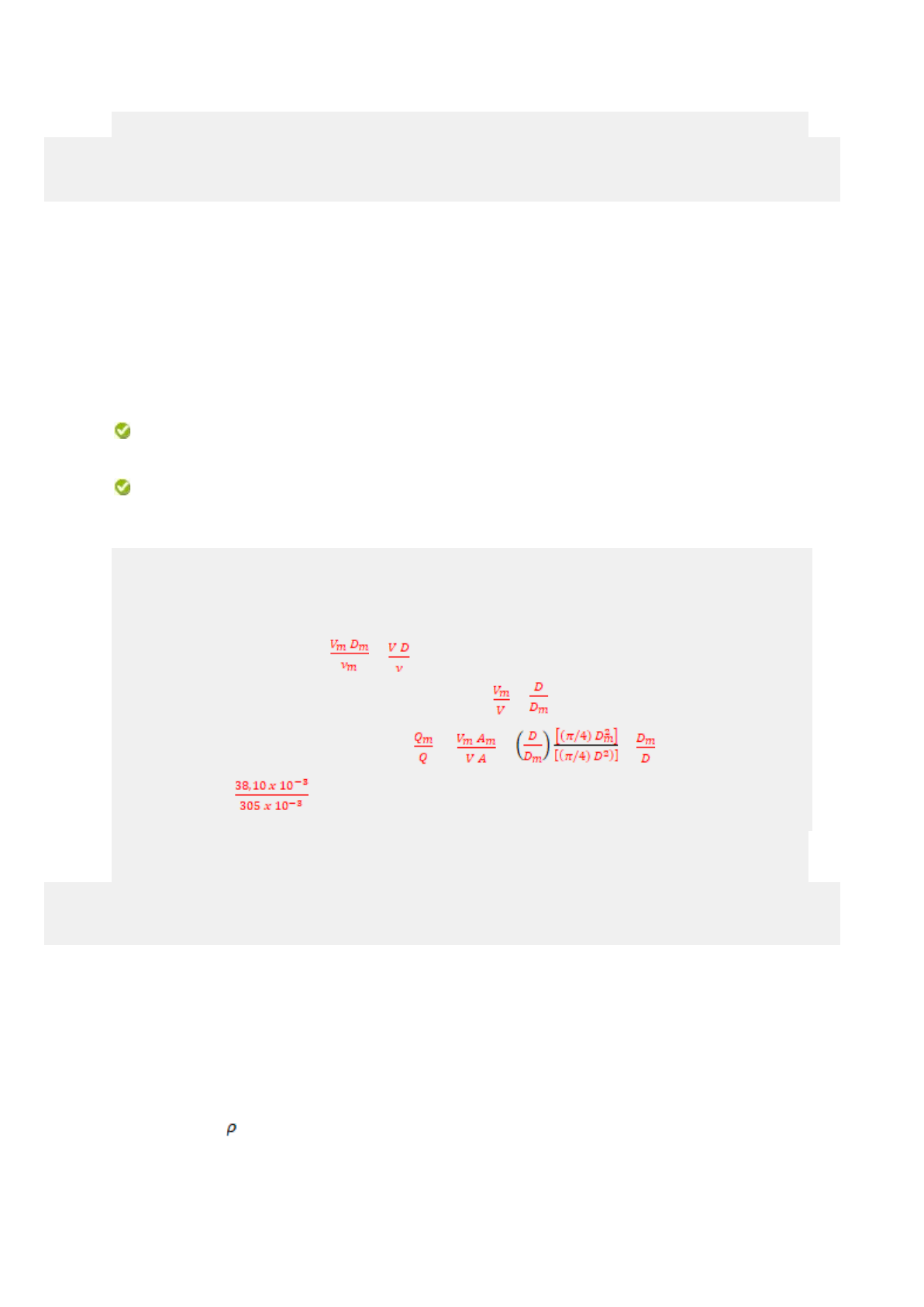

Resposta correta. A alternativa está correta, pois, para garantir a
semelhança entre o modelo e o protótipo, o número de Reynolds deve
obedecer à relação Re ​m
= Re, ou seja, = . Como os fluidos utilizados no protótipo e no
modelo são os mesmos, temos que = . A vazão na válvula é dada pela
fórmula Q = V . A. Então, = = = . Portanto: Q ​m
= x 1,7 = 0,212 m ​3​/s.

Pergunta 2
1 em 1 pontos

 A pressão arterial média de um adulto de referência, medida à altura do
coração, é de 100 mmHg (média da máxima = 120 mmHg e mínima = 80
mmHg). A cabeça de um homem mediano fica a aproximadamente 50 cm
acima do coração. A pressão arterial na cabeça desse homem estará situada
no intervalo entre:

Dado: ​ = densidade do sangue é igual a 1.050 kg/m​ ​3​ ​.

Resposta Selecionada:
 Entre 61 e 80 mmHg.
Resposta Correta:
 ​Entre 61 e 80 mmHg.


Feedback
da
resposta:
Resposta correta. Primeiro, o cálculo da pressão na cabeça de um homem
mediano deve ser inferior ao do coração. Pelos dados do exercício,
calculamos a pressão na cabeça do indivíduo em kg/m ​3​. Passamos essa
pressão para mmHg. Agora, a diferença entre a pressão média e a pressão
na cabeça do homem mediano: a pressão é calculada por ∆P = ρ g h. Assim,
a diferença de pressão entre a cabeça apresenta uma altura de 50 cm = 0,5
m. Substituindo os valores dados na questão, temos que ∆P = ρ g h = 1.050
x 9,81 x 0,5 = 5.150,25 kg/m ​2​. Agora temos que converter a pressão
encontrada em mmHg. Temos que: 5.150,25 x 0,760/101,23 = 38,66 mmHg.
Como h é negativo, a pressão na cabeça é inferior à pressão do coração,
sendo igual a P ​cabeça​ = 100 – 38,66 = 61,34 mmHg.

Pergunta 3
0 em 1 pontos

 Leia o excerto a seguir.

“A equação de Bernoulli é, provavelmente, a equação mais famosa e usada
em toda a mecânica dos fluidos. Ela é atraente, porque é uma equação
algébrica que relaciona as variações de pressão com aquelas de velocidade
e de elevação em um fluido. Ela é usada, por exemplo, para explicar a
sustentação de uma asa de avião”.

FOX, R. W. et al. ​Introdução à Mecânica dos Fluidos​ ​. 8. ed. LTC Editora,
2010. p. 214.

A respeito da equação de Bernoulli, analise as afirmativas a seguir e assinale
V
para a(s) Verdadeira(s) e ​F​ ​para a(s) Falsa(s).

I. ( ) O termo z é a carga potencial e depende da velocidade do fluido.
II. ( ) A carga de velocidade é dada pela fórmula
III. ( ) A energia de pressão depende do peso do fluido e é dada pela
expressão ​.
IV. ( ) Todas as subpartes da equação de Bernoulli são medidas em unidade
de comprimento.


Assinale a alternativa que apresenta a sequência correta.
Resposta Selecionada:
 V, V, V, V.

Resposta Correta:
 ​F, F, V, V.


Feedback
da
resposta:
Sua resposta está incorreta. A alternativa está incorreta, pois o termo z é,
realmente, a carga potencial, mas depende da altura de queda e não da
velocidade, que é utilizada para o cálculo da energia cinética. A expressão
para o cálculo da energia cinética está incorreta, visto que a expressão
correta é dada por , ou seja, devemos considerar a gravidade. A energia
de pressão depende, de fato, do peso do fluido, assim como a fórmula da
afirmativa é verdadeira. A equação de Bernoulli é dada pela soma de
diferentes energias: a potencial, a cinética e a de pressão, todas dadas em
unidades de metros, centímetros ou milímetros, ou seja, unidades de
comprimento.

Pergunta 4
0 em 1 pontos

 Na figura a seguir, tem-se uma representação gráfica da equação de
Bernoulli para um escoamento permanente, incompressível, com
propriedades uniformes nas seções transversais, com atrito viscoso e sem
realização de trabalho de um eixo em um duto horizontal de diâmetro
pequeno constante.

Fonte: Livi (2017, p. 110).


Com base no exposto, sobre a equação de Bernoulli, analise as afirmativas a
seguir.

I. A perda de carga é mostrada por meio da linha de energia que diminui com
o tempo.
II. A linha piezométrica diminui com o tempo, por isso, ela é variável.
III. A carga, devido à energia cinética, é constante.
IV. A carga denominada h​ ​p​ ​representa as perdas ao longo do escoamento.

Está correto o que se afirma em:
Resposta Selecionada:
 I, II e III, apenas.
Resposta Correta:
 ​I, III e IV, apenas.



Feedback
da
resposta:
Sua resposta está incorreta. A alternativa está incorreta, pois a linha de
energia é realmente mostrada na figura por meio da primeira reta que possui
uma inclinação negativa, sendo que a responsável por essa inclinação é a
perda de carga, denominada h ​p
na figura. A linha piezométrica, apesar de diminuir com o tempo, não é
variável, devido ao fato de que, ao longo das retas, é mantido um
paralelismo, sendo a perda de carga h ​p​ a responsável pela diminuição da
energia, portanto, a energia piezométrica é constante. Pelo mesmo motivo, a
energia cinética também é constante ao longo do escoamento, considerando
o paralelismo que existe entre as linhas de energia e da velocidade. A perda
de carga h ​p​ representa as perdas por atrito e mecânica ao longo da
tubulação. Nesse sentido, ela é a responsável pela inclinação da reta que
representa a energia, de modo que aumenta o seu valor conforme o
comprimento da tubulação.

Pergunta 5
1 em 1 pontos

 Em uma teoria, compreende-se a radiação como a propagação de ondas
eletromagnéticas com as propriedades de uma onda, por exemplo,
frequência e comprimento. Os raios gama, os raios X e a radiação
ultravioleta (UV) que possuem pequeno comprimento de onda são de
interesse dos físicos de alta energia e dos engenheiros nucleares, enquanto
as micro-ondas e as ondas de rádio que possuem grandes comprimentos de
onda são de interesse dos engenheiros da área elétrica.

MORAN, M. J. et al.​ ​Introdução à Engenharia de Sistemas Térmicos​ ​:
Termodinâmica, Mecânica dos fluidos e Transferência de calor. Rio de
Janeiro: LTC, 2005.

A respeito do exposto, especificamente sobre o espectro eletromagnético das
ondas, verifica-se que ele está delineado na seguinte figura:



Fonte: Moran et al. (2005, p. 514).
Quanto ao espectro de radiação, analise as afirmativas a seguir e assinale ​V
para a(s) Verdadeira(s) e​ ​F ​para a(s) Falsa(s).

I. ( ) Os raios gama possuem o menor espectro de radiação.
II. ( ) A radiação infravermelha possui um espectro de radiação maior do que
a radiação ultravioleta.
III. ( ) O raio-X possui o maior espectro de radiação.
IV. ( ) A ordem da luz visível do maior espectro para o menor é: violeta, azul,
verde, amarelo e vermelho.

Assinale a alternativa que apresenta a sequência correta.


Resposta Selecionada: ​V, V, F,
F.
Resposta Correta: ​V, V, F, F.

Feedback
da
resposta:
Resposta correta. A alternativa está correta, pois o índice de radiação dos
raios gama varia entre 10 ​-5
e 10 ​-4​ m, ou seja, é o menor espectro de radiação. O índice de radiação
infravermelha é da ordem de 1 a 10 ​2
m, enquanto o da radiação ultravioleta é de 10 ​-2​ a 10 ​-1
m, ou seja, o espectro de radiação infravermelha é maior do que o da
radiação ultravioleta. Quem possui o maior espectro de radiação é o
micro-ondas. A ordem da luz visível do maior espectro para o menor é:
vermelho, amarelo, verde, azul e violeta.

Pergunta 6
0 em 1 pontos

 Para escoamentoslaminares (velocidades baixas), a vazão volumétrica Q,
por meio de um tubo de pequeno diâmetro, é uma função apenas do raio R
do tubo, da viscosidade ​ do fluido e da queda de pressão por unidade de
comprimento de tubo ​. Para esse caso, pode-se utilizar o teorema de ​,
porque a quantidade de número adimensional é dada por m = n - r, em que n
é igual ao número de grandezas envolvidas no fenômeno e r é igual ao
número de grandezas fundamentais. Assim, a quantidade de grandezas
fundamentais será igual a:

Resposta Selecionada:
 4.
Resposta Correta:
 ​3.


Feedback
da
resposta:
Sua resposta está incorreta. A alternativa está incorreta, pois a vazão pode
ser escrita em função de Q = f . Logo, temos 4 variáveis, então n =
4. Como existem três dimensões primárias r = 3 (M, L, T), teremos m = n - r =
4 - 3 = 1. O teorema de pode ser usado, porque há apenas uma
combinação dos números que representará a vazão. Dessa forma,
temos 3 grandezas fundamentais nesse exemplo.


Pergunta 7
1 em 1 pontos

 Leia o excerto a seguir:
“Muitas vezes nós estamos interessados no que acontece numa região
particular do escoamento. O Teorema de Transporte de Reynolds fornece
uma relação entre a taxa de variação temporal de uma propriedade extensiva
para um sistema e aquela para um volume de controle”.

MUNSON, B. R.; YOUNG, D. F.; OKIISHI, T. H. ​Fundamentos da mecânica
dos fluidos​ ​. Tradução da quarta edição americana de: Euryale de Jesus
Zerbini. São Paulo: Edgard Blucher, 2004. p. 164.

A partir do apresentado, analise as asserções a seguir e a relação proposta
entre elas.

I. O teorema de Reynolds é utilizado para explicar o princípio de
funcionamento do desodorante.
Pois:
II. Através desse princípio o gás dentro do aerosol é expelido com uma
pressão suficiente para que a massa também deixe a superfície de controle,
no caso o recipiente do aerossol.

A seguir, assinale a alternativa correta:


Resposta
Selecionada:
 ​As asserções I e II são proposições verdadeiras, e a II é uma
justificativa correta da I.
Resposta Correta: ​As asserções I e II são proposições verdadeiras, e a II é uma
justificativa correta da I.

Feedback
da
resposta:
Resposta correta. A alternativa está correta, pois
a asserção I é uma proposição verdadeira, devido ao fato do Teorema de
Reynolds ser utilizado quando o produto desodorante em aerosol foi
desenvolvido. A asserção II também é verdadeira e justifica a I, pois quando
o gás é expelido do recipiente (volume de controle) ele faz com que a massa
do produto seja expelida também, mas somente uma quantidade suficiente
para que possamos nos higienizar.

Pergunta 8
1 em 1 pontos

 Analise o fragmento a seguir.

“Os fluidos para os quais a taxa de deformação é proporcional à tensão de
cisalhamento são chamados de fluidos newtonianos em homenagem a Sir.
Isaac Newton, que os definiu primeiro em 1687”.

ÇENGEL, Y.; CIMBALA, J. M. ​Mecânica dos Fluidos​ ​: fundamentos e
aplicações. São Paulo: Mc Graw Hill Editora, 2011. p. 9.

Considerando o excerto sobre os fluidos newtonianos, analise as afirmativas
a seguir.

I. São exemplos de fluidos newtonianos a água, o sangue e o óleo
lubrificante.
II. As pastas de dente e as tintas não podem ser classificadas como fluidos
newtonianos.
III. Para fluidos não newtoniano, a relação entre a tensão de cisalhamento e
a taxa de deformação é não linear.
IV. Os fluidos viscoelásticos são fluidos não newtonianos, que retornam
parcialmente à sua forma original quando livres da tensão aplicada.

Está correto o que se afirma em:


Resposta Selecionada: ​II, III e IV,
apenas.
Resposta Correta: ​II, III e IV, apenas.

Feedback
da
resposta:
Resposta correta. O sangue, assim como as pastas de dente e as tintas, não
é um fluido newtoniano; somente a água e o óleo lubrificante o são. Os
fluidos newtonianos apresentam uma relação não linear, muitas vezes
exponencial, entre a tensão de cisalhamento e a taxa de deformação. Os
fluidos viscoelásticos são fluidos não newtonianos que voltam parcialmente à
sua forma original quando não estão mais submetidos à força de
cisalhamento.


Pergunta 9
0 em 1 pontos

 A figura a seguir mostra uma representação gráfica da equação de Bernoulli
para escoamento permanente, incompressível, sem efeitos viscosos, com
propriedades constantes nas seções transversais, sem trocas de calor e sem
realização de trabalho de eixo em um duto inclinado de diâmetro pequeno
constante. A representação piezométrica é a representação gráfica da soma
das cargas de elevação e de pressão ​ao longo do escoamento. A
linha de energia é a representação gráfica da soma das cargas de elevação,
de velocidade e de pressão ​ao longo do escoamento.


Fonte: Livi (2017, p. 103-104).


A partir do exposto, analise as asserções a seguir e a relação proposta entre
elas.

I. A linha de energia é paralela ao plano de referência horizontal.
Pois:
II. A carga total H corresponde à conservação da energia mecânica do
escoamento ao longo do duto devido ao fato de não haver perdas nesse
escoamento.

A seguir, assinale a alternativa correta.


Resposta
Selecionada:
 ​A asserção I é uma proposição falsa, e a II é uma proposição
verdadeira.
Resposta Correta: ​As asserções I e II são proposições verdadeiras, e a II é uma
justificativa correta da I.

Feedback
da
resposta:
Sua resposta está incorreta. A alternativa está incorreta, pois a asserção I é
uma proposição verdadeira, já que, pelo gráfico evidenciado na figura, a linha
de energia é paralela ao plano de referência horizontal, indicando que ela
não varia com o tempo, ou seja, não sofre perda de energia ao longo do
escoamento. A asserção II também é uma proposição verdadeira, pois as
hipóteses dadas no enunciado nos garantem que o escoamento não tem
perdas, nem ganho de energia (sem trocas de calor e sem realização de
trabalho de eixo). Dessa maneira, a asserção II é uma justificativa da
asserção I, ou seja, quando a linha de energia estiver paralela ao plano de
referência, podemos desprezar as perdas por atrito do escoamento sem
nenhum problema.
Pergunta 10
1 em 1 pontos

 Na figura a seguir, temos duas placas paralelas a uma distância de 4 mm. A
placa superior move-se com velocidade de 8 m/s, enquanto a placa inferior
é fixa (v = 0 m/s). Se o espaço entre as duas placas for preenchido com óleo
(​ ​ = 0,1 cm​ ​2​ ​/s e ​ = 830 kg/m​ ​3​ ​), a tensão de cisalhamento que agirá
no óleo será um número compreendido entre:


Figura 1.1 - Perfil do gradiente de tensão

[1]


Resposta Selecionada: ​Entre 0 e 20
N/m ​2
Resposta Correta: ​Entre 0 e 20
N/m​2

Feedback da
resposta:
Resposta correta. Resolução: Primeiro, vamos transformar a viscosidade
cinemática ( de cm ​2​/s para m ​2​/s. Logo, = 0,1 cm ​2​/s = 0,1 x 10 ​-4
m ​2​/s = 10 ​-5​ m ​2​/s. Depois, transformamos a densidade ( de kg/m ​3
para N. s/m ​2​, sendo ( = 10 ​-5​ x 830 = 8,3 x 10 ​-3
N. s/m ​2​. Agora basta calcularmos a tensão de cisalhamento, que é dada
por 𝜏 = = 8,3 x 10 ​-3​ x = 16,6 N/m ​2​.
