UNIVERSIDADE FEDERAL DO RIO GRANDE - FURG
ESCOLA DE ENGENHARIA
Disciplina: Mecânica Geral – Trabalho
Professora: Eduarda Belloni


Objetivo: Projetar uma grua para capacidade de carregamento de até (média dos 4 primeiros
números da matrícula) kg na extremidade da lança, em uma altura de 20 metros. Comprimento
da lança para uma obra de 2500 m².

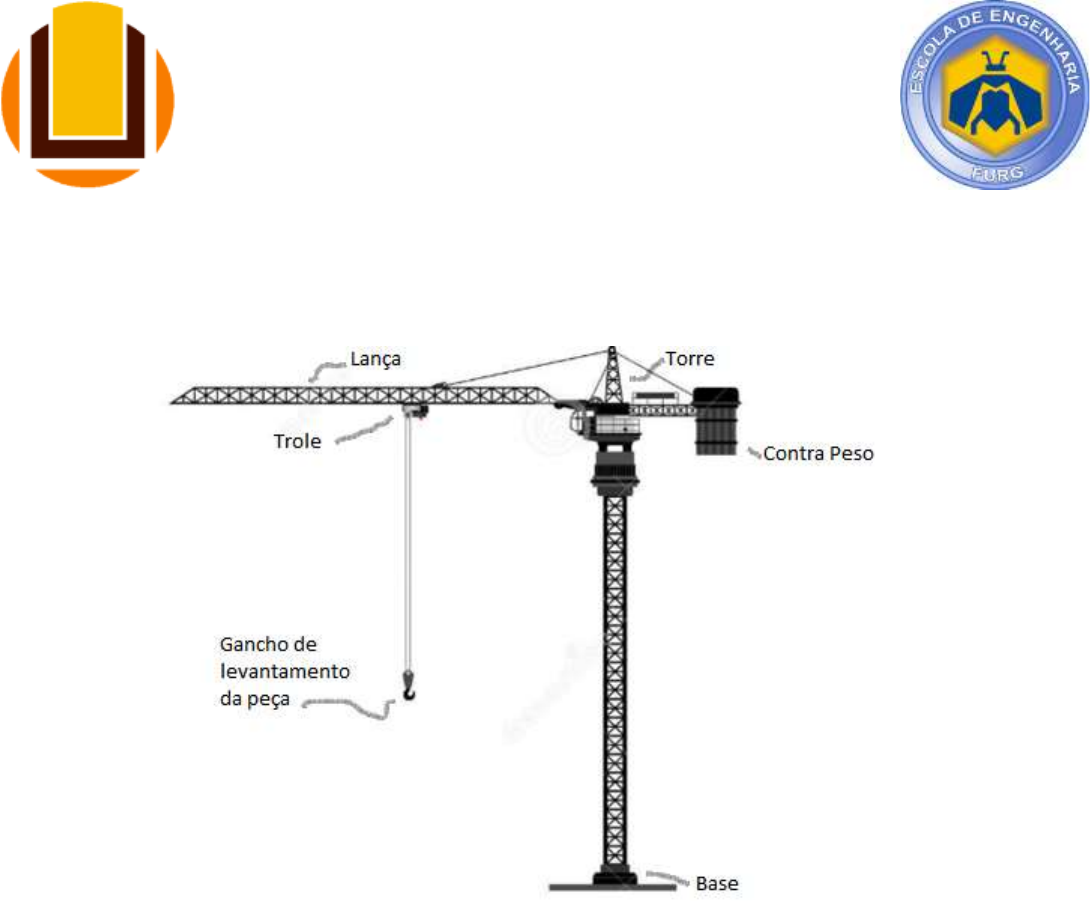

Figura 1 – Exemplo de Grua


Figura 2 - Grua


Figura 3 – Base da Grua

Resultados esperados:
- Diagrama do corpo livre;
- Dimensões básicas da grua;
- Gráfico de (Momento na base) x (carga pendurada);
- Gráfico de (Momento na base) x (posição da carga – 100% da capacidade máxima, 70% da
capacidade máxima e 30% da capacidade máxima);
- Projeto da base da grua (pesos e dimensões para que a grua não tombe no içamento com a
capacidade máxima).
