Resistência dos Materiais Avançada prova 1

Ferramentas de estudo

Questões resolvidas

Os carregamentos excêntricos são situações comuns na engenharia, sendo necessário o conhecimento do cálculo das tensões nesta situação.
Sobre o exposto, classifique V para as sentenças verdadeiras e F para as falsas:
( ) Ocorrem em forças perpendiculares à barra.
( ) São calculados pelo método da superposição.
( ) Ocorrem em forças que se encontram em um eixo paralelo ao eixo da barra.
( ) É resolvido transformando forças cortantes em momentos fletores.
a) V - F - V - F.
b) V - F - F - V.
c) F - V - V - F.
d) F - V - F - V.

As vigas analisadas na engenharia costumam estar sob três formas principais de carregamentos: cargas distribuídas, forças e momentos, os quais geram forças cortantes e momentos fletores na viga.
Com base no exposto, analise as sentenças a seguir:
I- A inclinação do diagrama de carga distribuída é igual à força cortante naquele ponto.
II- A inclinação do diagrama de momento é igual ao momento fletor naquele ponto.
III- A inclinação do diagrama de força cortante é igual à carga distribuída naquele ponto.
A) Somente a sentença III está correta.
B) As sentenças II e III estão corretas.
C) As sentenças I e III estão corretas.
D) As sentenças I e II estão corretas.

O diagrama de esforços cortantes é um gráfico que descreve a variação dos esforços cortantes ao longo das seções transversais da estrutura, enquanto o diagrama de momentos fletores descreve a variação dos momentos fletores. Na engenharia, o correto desenho dos diagramas é fundamental para o dimensionamento estrutural.
Sobre essa representação gráfica, classifique V para as sentenças verdadeiras e F para as falsas:
( ) Um carregamento triangular apresentará diagramas de Momento Fletor e Esforço Cortante, respectivamente, Parábola de 2º grau e Reta Inclinada.
( ) Cargas concentradas produzem descontinuidades nos diagramas de Esforço Cortante.
( ) Os diagramas de esforços cortantes e momentos fletores são obtidos pela soma (superposição) dos diagramas obtidos de cada parcela de carregamento.
( ) Cargas distribuídas ao longo da viga apresentam diagramas de momento fletor com retas inclinadas.
a) V - F - V - F.
b) V - V - V - F.
c) F - F - F - V.
d) F - V - V - F.

Quando uma viga suporta vários tipos de carregamentos, como mais de duas forças concentradas, ou quando suporta cargas distribuídas, especialmente as variáveis ao longo do comprimento, é mais fácil montar os diagramas de força cortante e momento fletor se considerarmos as relações existentes entre força, força cortante e momento fletor.
Considerando a viga na imagem anexa, classifique V para as sentenças verdadeiras e F para as falsas:
( ) As reações de apoio são 41,6 KN e 29,4 KN, da esquerda para a direita, respectivamente.
( ) O valor do Momento Fletor a quatro metros do apoio esquerdo é de 102,2 KN.m.
( ) O Momento fletor máximo da viga é de 120 Mpa.
( ) O Esforço Cortante a dois metros do apoio esquerdo é de 25,6 KN.
a) F - F - V - V.
b) V - V - F - V.
c) F - F - V - F.
d) V - V - F - F.

Na flexão pura e na flexão simples, a deformação específica longitudinal da viga varia linearmente com a distância até a linha neutra (LN), na qual a deformação é nula, sendo máxima nas faces superior e inferior (quando y = c e y = d, respectivamente).
Considere que em uma viga atua na face superior uma tensão máxima de compressão igual a - 30 MPa. O material da viga apresenta módulo de elasticidade longitudinal igual a 180 GPa, sabendo que a altura da seção transversal dessa viga é 60 cm e que o centroide está localizado a 27 cm da base, conforme figura anexa, classifique V para as sentenças verdadeiras e F para as falsas:
( ) A tensão máxima de tração da viga é de 20 Mpa.
( ) A máxima deformação específica longitudinal de compressão que ocorre na face superior dessa viga é de - 0,000167.
( ) A máxima deformação específica longitudinal de tração que ocorre na face inferior dessa viga é de 0,000136.
( ) Considerando a Inércia da seção transversal Iz = 0,002 cm4, o Momento resultante será M = 181,82 KN.m.
a) F - V - V - F.
b) F - V - V - V.
c) V - F - F - F.
d) V - F - F - V.

O esforço de flexão simples é normalmente resultante da ação de carregamentos transversais que tendem a curvar o corpo e que geram uma distribuição de tensões aproximadamente lineares no seu interior. Essa distribuição alterna entre tensões de tração e compressão na mesma seção transversal.
A flexão pura é um caso particular da flexão simples, onde corpos flexionados somente estão solicitados por um momento fletor, não existindo assim o carregamento transversal. Considere uma viga de 6 m de vão, cuja seção transversal possui inércia Iz = 0,0025 m4. O centroide da seção transversal está localizado 45 cm acima da face inferior e 15 cm abaixo da face superior. Nesta viga atua um momento fletor que segue a expressão M(x) = -10x² + 60x (KN.m). Sobre o exposto, analise as sentenças a seguir:
I- A equação que representa o esforço cortante ao longo da viga é dada pela expressão Q(x) = -20x + 60.
II- O momento máximo da viga é de 80 KN.m.
III- A máxima tensão normal de compressão ocorre na face superior e vale -5,4 MPa, enquanto a máxima tensão normal de tração ocorre na face inferior e vale 16,2 MPa.
a) As sentenças II e III estão corretas.
b) Somente a sentença I está correta.
c) As sentenças I e II estão corretas.
d) As sentenças I e III estão corretas.

O carregamento excêntrico apresenta forças que causam tensões nas seções transversais, que são muitas vezes diferentes do carregamento normal.
Quanto ao carregamento excêntrico, analise as sentenças a seguir:
I- A linha neutra não necessariamente estará na posição do centroide.
II- As forças na seção transversal podem ser todas em uma direção.
III- As forças na seção transversal são partes positivas e partes negativas.
a) As sentenças II e III estão corretas.
b) Somente a sentença II está correta.
c) As sentenças I e III estão corretas.
d) As sentenças I e II estão corretas.

Material
páginas com resultados encontrados.
páginas com resultados encontrados.
details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

details

Libere esse material sem enrolação!

Craque NetoCraque Neto

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Questões resolvidas

Os carregamentos excêntricos são situações comuns na engenharia, sendo necessário o conhecimento do cálculo das tensões nesta situação.
Sobre o exposto, classifique V para as sentenças verdadeiras e F para as falsas:
( ) Ocorrem em forças perpendiculares à barra.
( ) São calculados pelo método da superposição.
( ) Ocorrem em forças que se encontram em um eixo paralelo ao eixo da barra.
( ) É resolvido transformando forças cortantes em momentos fletores.
a) V - F - V - F.
b) V - F - F - V.
c) F - V - V - F.
d) F - V - F - V.

As vigas analisadas na engenharia costumam estar sob três formas principais de carregamentos: cargas distribuídas, forças e momentos, os quais geram forças cortantes e momentos fletores na viga.
Com base no exposto, analise as sentenças a seguir:
I- A inclinação do diagrama de carga distribuída é igual à força cortante naquele ponto.
II- A inclinação do diagrama de momento é igual ao momento fletor naquele ponto.
III- A inclinação do diagrama de força cortante é igual à carga distribuída naquele ponto.
A) Somente a sentença III está correta.
B) As sentenças II e III estão corretas.
C) As sentenças I e III estão corretas.
D) As sentenças I e II estão corretas.

O diagrama de esforços cortantes é um gráfico que descreve a variação dos esforços cortantes ao longo das seções transversais da estrutura, enquanto o diagrama de momentos fletores descreve a variação dos momentos fletores. Na engenharia, o correto desenho dos diagramas é fundamental para o dimensionamento estrutural.
Sobre essa representação gráfica, classifique V para as sentenças verdadeiras e F para as falsas:
( ) Um carregamento triangular apresentará diagramas de Momento Fletor e Esforço Cortante, respectivamente, Parábola de 2º grau e Reta Inclinada.
( ) Cargas concentradas produzem descontinuidades nos diagramas de Esforço Cortante.
( ) Os diagramas de esforços cortantes e momentos fletores são obtidos pela soma (superposição) dos diagramas obtidos de cada parcela de carregamento.
( ) Cargas distribuídas ao longo da viga apresentam diagramas de momento fletor com retas inclinadas.
a) V - F - V - F.
b) V - V - V - F.
c) F - F - F - V.
d) F - V - V - F.

Quando uma viga suporta vários tipos de carregamentos, como mais de duas forças concentradas, ou quando suporta cargas distribuídas, especialmente as variáveis ao longo do comprimento, é mais fácil montar os diagramas de força cortante e momento fletor se considerarmos as relações existentes entre força, força cortante e momento fletor.
Considerando a viga na imagem anexa, classifique V para as sentenças verdadeiras e F para as falsas:
( ) As reações de apoio são 41,6 KN e 29,4 KN, da esquerda para a direita, respectivamente.
( ) O valor do Momento Fletor a quatro metros do apoio esquerdo é de 102,2 KN.m.
( ) O Momento fletor máximo da viga é de 120 Mpa.
( ) O Esforço Cortante a dois metros do apoio esquerdo é de 25,6 KN.
a) F - F - V - V.
b) V - V - F - V.
c) F - F - V - F.
d) V - V - F - F.

Na flexão pura e na flexão simples, a deformação específica longitudinal da viga varia linearmente com a distância até a linha neutra (LN), na qual a deformação é nula, sendo máxima nas faces superior e inferior (quando y = c e y = d, respectivamente).
Considere que em uma viga atua na face superior uma tensão máxima de compressão igual a - 30 MPa. O material da viga apresenta módulo de elasticidade longitudinal igual a 180 GPa, sabendo que a altura da seção transversal dessa viga é 60 cm e que o centroide está localizado a 27 cm da base, conforme figura anexa, classifique V para as sentenças verdadeiras e F para as falsas:
( ) A tensão máxima de tração da viga é de 20 Mpa.
( ) A máxima deformação específica longitudinal de compressão que ocorre na face superior dessa viga é de - 0,000167.
( ) A máxima deformação específica longitudinal de tração que ocorre na face inferior dessa viga é de 0,000136.
( ) Considerando a Inércia da seção transversal Iz = 0,002 cm4, o Momento resultante será M = 181,82 KN.m.
a) F - V - V - F.
b) F - V - V - V.
c) V - F - F - F.
d) V - F - F - V.

O esforço de flexão simples é normalmente resultante da ação de carregamentos transversais que tendem a curvar o corpo e que geram uma distribuição de tensões aproximadamente lineares no seu interior. Essa distribuição alterna entre tensões de tração e compressão na mesma seção transversal.
A flexão pura é um caso particular da flexão simples, onde corpos flexionados somente estão solicitados por um momento fletor, não existindo assim o carregamento transversal. Considere uma viga de 6 m de vão, cuja seção transversal possui inércia Iz = 0,0025 m4. O centroide da seção transversal está localizado 45 cm acima da face inferior e 15 cm abaixo da face superior. Nesta viga atua um momento fletor que segue a expressão M(x) = -10x² + 60x (KN.m). Sobre o exposto, analise as sentenças a seguir:
I- A equação que representa o esforço cortante ao longo da viga é dada pela expressão Q(x) = -20x + 60.
II- O momento máximo da viga é de 80 KN.m.
III- A máxima tensão normal de compressão ocorre na face superior e vale -5,4 MPa, enquanto a máxima tensão normal de tração ocorre na face inferior e vale 16,2 MPa.
a) As sentenças II e III estão corretas.
b) Somente a sentença I está correta.
c) As sentenças I e II estão corretas.
d) As sentenças I e III estão corretas.

O carregamento excêntrico apresenta forças que causam tensões nas seções transversais, que são muitas vezes diferentes do carregamento normal.
Quanto ao carregamento excêntrico, analise as sentenças a seguir:
I- A linha neutra não necessariamente estará na posição do centroide.
II- As forças na seção transversal podem ser todas em uma direção.
III- As forças na seção transversal são partes positivas e partes negativas.
a) As sentenças II e III estão corretas.
b) Somente a sentença II está correta.
c) As sentenças I e III estão corretas.
d) As sentenças I e II estão corretas.

Prévia do material em texto

Disciplina: Resistência dos Materiais Avançada (ECE06)
Avaliação: Avaliação I - Individual Semipresencial ( Cod.:) ( peso.:1,50)
Prova:
Nota da Prova: 5,00
Legenda: Resposta Certa Sua Resposta Errada

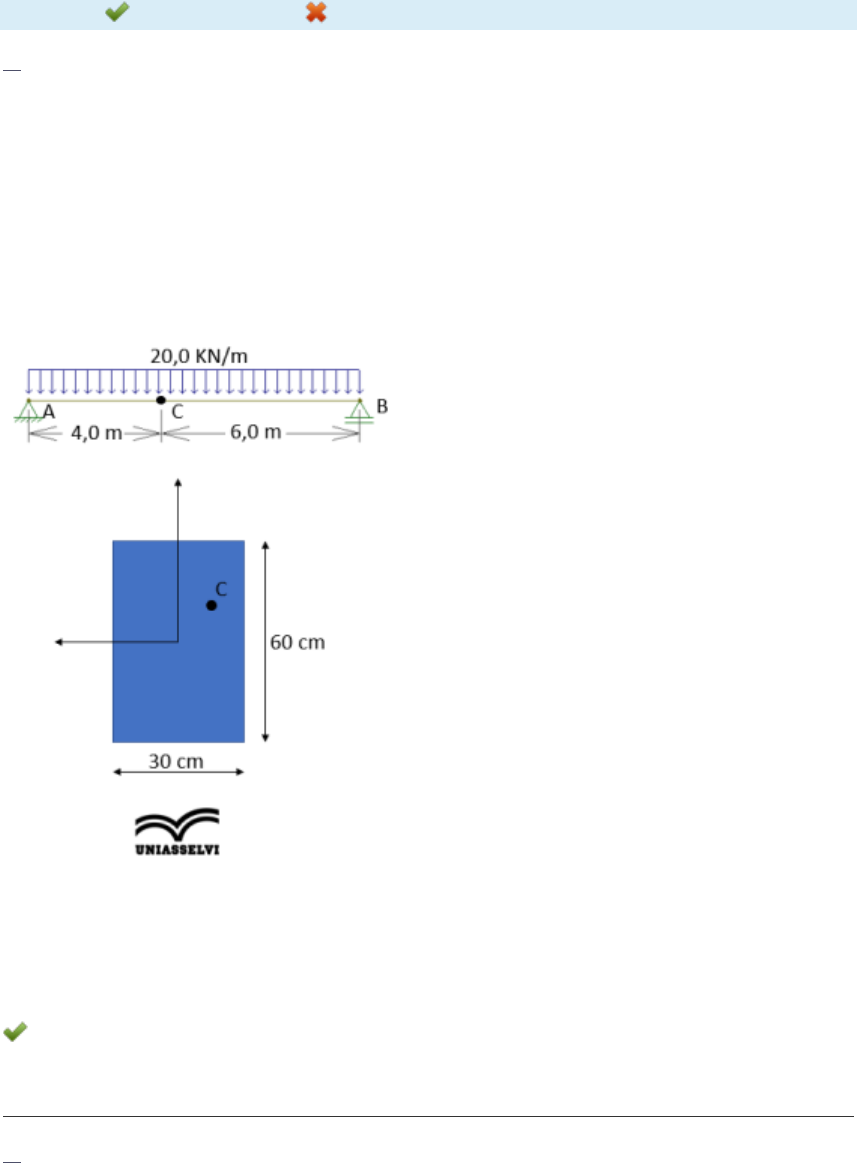

1. Uma viga é um elemento estrutural sujeito a cargas transversais. A viga é geralmente
usada no sistema laje-viga-pilar para transferir os esforços verticais recebidos da laje
para o pilar ou para transmitir uma carga concentrada, caso sirva de apoio a um pilar
(SANTOS, 1977). Para a viga anexa, determine o valor absoluto da tensão normal no
ponto "C", localizado a 4 metros do apoio "A" e a 25 cm do centroide da seção
transversal da viga:

FONTE: SANTOS, Lauro Modesto dos. Cálculo de Concreto Armado. São Paulo:
Edgard Blucher, 1977.

 a) - 59,3 MPa
 b) - 14,8 MPa
 c) - 11,1 MPa
 d) - 44,4 MPa

2. Os carregamentos excêntricos são situações comuns na engenharia, sendo necessário
o conhecimento do cálculo das tensões nesta situação. Sobre o exposto, classifique V
para as sentenças verdadeiras e F para as falsas:
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RUNFMDI5MA==&action2=RUNFMDY=&action3=NjU2MjU0&action4=MjAyMC8y&prova=MjQ2ODkxMjE=#questao_1%20aria-label=
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RUNFMDI5MA==&action2=RUNFMDY=&action3=NjU2MjU0&action4=MjAyMC8y&prova=MjQ2ODkxMjE=#questao_2%20aria-label=

( ) Ocorrem em forças perpendiculares à barra.
( ) São calculados pelo método da superposição.
( ) Ocorrem em forças que se encontram em um eixo paralelo ao eixo da barra.
( ) É resolvido transformando forças cortantes em momentos fletores.

Assinale a alternativa que apresenta a sequência CORRETA:
 a) V - F - V - F.
 b) V - F - F - V.
 c) F - V - V - F.
 d) F - V - F - V.

3. As vigas analisadas na engenharia costumam estar sob três formas principais de
carregamentos: cargas distribuídas, forças e momentos, os quais geram forças
cortantes e momentos fletores na viga. Com base no exposto, analise as sentenças a
seguir:

I- A inclinação do diagrama de carga distribuída é igual à força cortante naquele
ponto.
II- A inclinação do diagrama de momento é igual ao momento fletor naquele ponto.
III- A inclinação do diagrama de força cortante é igual à carga distribuída naquele
ponto.

Assinale a alternativa CORRETA:
 a) As sentenças I e III estão corretas.
 b) As sentenças I e II estão corretas.
 c) Somente a sentença III está correta.
 d) As sentenças II e III estão corretas.

4. O diagrama de esforços cortantes é um gráfico que descreve a variação dos esforços
cortantes ao longo das seções transversais da estrutura, enquanto o diagrama de
momentos fletores descreve a variação dos momentos fletores. Na engenharia, o
correto desenho dos diagramas é fundamental para o dimensionamento estrutural.
Sobre essa representação gráfica, classifique V para as sentenças verdadeiras e F
para as falsas:

( ) Um carregamento triangular apresentará diagramas de Momento Fletor e
Esforço Cortante, respectivamente, Parábola de 2º grau e Reta Inclinada.
( ) Cargas concentradas produzem descontinuidades nos diagramas de Esforço
Cortante.
( ) Os diagramas de esforços cortantes e momentos fletores são obtidos pela soma
(superposição) dos diagramas obtidos de cada parcela de carregamento.
( ) Cargas distribuídas ao longo da viga apresentam diagramas de momento fletor
com retas inclinadas.

Assinale a alternativa que apresenta a sequência CORRETA:
 a) V - F - V - F.
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RUNFMDI5MA==&action2=RUNFMDY=&action3=NjU2MjU0&action4=MjAyMC8y&prova=MjQ2ODkxMjE=#questao_3%20aria-label=
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RUNFMDI5MA==&action2=RUNFMDY=&action3=NjU2MjU0&action4=MjAyMC8y&prova=MjQ2ODkxMjE=#questao_4%20aria-label=
 b) V - V - V - F.
 c) F - F - F - V.
 d) F - V - V - F.

5. Quando uma viga suporta vários tipos de carregamentos, como mais de duas forças
concentradas, ou quando suporta cargas distribuídas, especialmente as variáveis ao
longo do comprimento, é mais fácil montar os diagramas de força cortante e
momento fletor se considerarmos as relações existentes entre força, força cortante e
momento fletor. Considerando a viga na imagem anexa, classifique V para as
sentenças verdadeiras e F para as falsas:

( ) As reações de apoio são 41,6 KN e 29,4 KN, da esquerda para a direita,
respectivamente.
( ) O valor do Momento Fletor a quatro metros do apoio esquerdo é de 102,2
KN.m.
( ) O Momento fletor máximo da viga é de 120 Mpa.
( ) O Esforço Cortante a dois metros do apoio esquerdo é de 25,6 KN.

Assinale a alternativa que apresenta a sequência CORRETA:

 a) F - F - V - V.
 b) V - V - F - V.
 c) F - F - V - F.
 d) V - V - F - F.

https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RUNFMDI5MA==&action2=RUNFMDY=&action3=NjU2MjU0&action4=MjAyMC8y&prova=MjQ2ODkxMjE=#questao_5%20aria-label=
6. Algumas vigas não são estaticamente determinadas, isto é, não podem ter suas forças
determinadas apenas pela estática. Observe as vigas na figura anexa e associe os
itens, utilizando o código a seguir:

I- Estaticamente determinada.
II- Estaticamente indeterminada.

( ) Viga da figura (a).
( ) Viga da figura (b).
( ) Viga da figura (c).
( ) Viga da figura (d).

Assinale a alternativa que apresenta a sequência CORRETA:

FONTE DA IMAGEM: BEER, F. P. et al. Estática e mecânica dos materiais. Porto
Alegre: AMGH, 2013.

 a) I - I - II - II.
 b) II - I - II - I.
 c) II - II - I - I.
 d) I - II - I - II.

7. Na flexão pura e na flexão simples, a deformação específica longitudinal da viga
varia linearmente com a distância até a linha neutra (LN), na qual a deformação é
nula, sendo máxima nas faces superior e inferior (quando y = c e y = d,
respectivamente). Considere que em uma viga atua na face superior uma tensão
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RUNFMDI5MA==&action2=RUNFMDY=&action3=NjU2MjU0&action4=MjAyMC8y&prova=MjQ2ODkxMjE=#questao_6%20aria-label=
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RUNFMDI5MA==&action2=RUNFMDY=&action3=NjU2MjU0&action4=MjAyMC8y&prova=MjQ2ODkxMjE=#questao_7%20aria-label=
máxima de compressão igual a - 30 MPa. O material da viga apresenta módulo de
elasticidade longitudinal igual a 180 GPa, sabendo que a altura da seção transversal
dessa viga é 60 cm e que o centroide está localizado a 27 cm da base, conforme
figura anexa, classifique V para as sentenças verdadeiras e F para as falsas:

( ) A tensão máxima de tração da viga é de 20 Mpa.
( ) A máxima deformação específica longitudinal de compressão que ocorre na face
superior dessa viga é de - 0,000167.
( ) A máxima deformação específica longitudinal de tração que ocorre na face
inferior dessa viga é de 0,000136.
( ) Considerando a Inércia da seção transversal Iz = 0,002 cm4, o Momento
resultante será M = 181,82 KN.m.

Assinale a alternativa que apresenta a sequência CORRETA:

 a) F - V - V - F.
 b) F - V - V - V.
 c) V - F - F - F.
 d) V - F - F - V.

8. O esforço de flexão simples é normalmente resultante da ação de carregamentos
transversais que tendem a curvar o corpo e que geram uma distribuição de tensões
aproximadamente lineares no seu interior. Essa distribuição alterna entre tensões de
tração e compressão na mesma seção transversal. A flexão pura é um caso particular
da flexão simples, onde corpos flexionados somente estão solicitados por um
momento fletor, não existindo assim o carregamento transversal. Considere uma viga
de 6 m de vão, cuja seção transversal possui inérciaIz = 0,0025 m4. O centroide da
seção transversal está localizado 45 cm acima da face inferior e 15 cm abaixo da face
superior. Nesta viga atua um momento fletor que segue a expressão M(x) = -10x² +
60x (KN.m). Sobre o exposto, analise as sentenças a seguir:

I- A equação que representa o esforço cortante ao longo da viga é dada pela
expressão Q(x) = -20x + 60.
II- O momento máximo da viga é de 80 KN.m
III- A máxima tensão normal de compressão ocorre na face superior e vale -5,4 MPa,
enquanto a máxima tensão normal de tração ocorre na face inferior e vale 16,2 MPa.

Assinale a alternativa CORRETA:
 a) As sentenças II e III estão corretas.
 b) Somente a sentença I está correta.
 c) As sentenças I e II estão corretas.
 d) As sentenças I e III estão corretas.

9. O carregamento excêntrico apresenta forças que causam tensões nas seções
transversais, que são muitas vezes diferentes do carregamento normal. Quanto ao
carregamento excêntrico, analise as sentenças a seguir:

I- A linha neutra não necessariamente estará na posição do centroide.
II- As forças na seção transversal podem ser todas em uma direção.
III- As forças na seção transversal são partes positivas e partes negativas.

Assinale a alternativa CORRETA:
 a) Somente a sentença II está correta.
 b) As sentenças II e III estão corretas.
 c) As sentenças I e II estão corretas.
 d) As sentenças I e III estão corretas.

10. As funções de cisalhamento e momento podem ser representadas em gráficos
denominados diagramas de força cortante e momento fletor, em que as direções
positivas indicam que a carga distribuída age para baixo na viga e a força cortante
interna provoca uma rotação em sentido horário (HIBBELER, 2009). Para a viga
anexa, analise as sentenças a seguir:

I- As reações de apoio são 45 KN e 70 KN, para os apoios de primeiro e segundo
gênero, respectivamente.
II- O valor do momento fletor a quatro metros do apoio esquerdo é de 180 KN.m.
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RUNFMDI5MA==&action2=RUNFMDY=&action3=NjU2MjU0&action4=MjAyMC8y&prova=MjQ2ODkxMjE=#questao_8%20aria-label=
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RUNFMDI5MA==&action2=RUNFMDY=&action3=NjU2MjU0&action4=MjAyMC8y&prova=MjQ2ODkxMjE=#questao_9%20aria-label=
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RUNFMDI5MA==&action2=RUNFMDY=&action3=NjU2MjU0&action4=MjAyMC8y&prova=MjQ2ODkxMjE=#questao_10%20aria-label=
III- O momento fletor máximo da viga é de 240 KN.m.
IV- O esforço cortante a dois metros do apoio esquerdo é de 45 KN.

Assinale a alternativa CORRETA:

FONTE: HIBBELER, R. C. Resistência dos Materiais. 7. ed. São Paulo: Pearson,
2009.

 a) As sentenças I, II e III estão corretas.
 b) As sentenças I, II e IV estão corretas.
 c) As sentenças I, III e IV estão corretas.
 d) As sentenças II, III e IV estão corretas.

Mais conteúdos dessa disciplina
