1ª LISTA DE MECÂNICA DOS FLUIDOS

1) Transforme a equação abaixo para m3:
3540 dm3 + 340000cm3

2) Calcular a vazão que circula a velocidade de 2 m/s por um tubo de 50
mm de diâmetro. Responder em m3/s, m3/h, m3/dia, L/s e L/h.


3) Determine o diâmetro da adutora que irá abastecer um reservatório com
uma vazão de 25 m³/h. Considere que a velocidade da água deve estar
entre 1,0 e 2,5 m/s. Diâmetros comerciais disponíveis: 50, 75, 100, 725,
150 e 200 mm.

4) Caracterize o regime de escoamento numa canalização com 10" de
diâmetro que transporta 360000 L/h de água à 20 °C. Considere a
viscosidade cinemática, à referida temperatura, 10-6 m²/s.
Dado: 1’’ = 2,54 cm.

5) Qual a máxima velocidade de escoamento da água e do óleo lubrificante
SAE-30 à temperatura de 40º C, numa tubulação de 300 mm sob regime
laminar?
Dados de viscosidade cinemática:
- água à 40 graus υ = 0,66 x 10-6 m²/s
- óleo lubrificante SAE-30 à 40 graus υ = 1,0 x 10-4 m²/s

6) Uma tubulação de aço, com 10" de diâmetro e 1600m de comprimento,
transporta 1.892.500 L/dia de óleo combustível a uma temperatura de
35º C. Sabendo que a viscosidade cinemática ao referido fluido àquela
temperatura é da ordem de 0,00130 m²/s, qual o regime de escoamento
a que está submetido o fluido em questão?

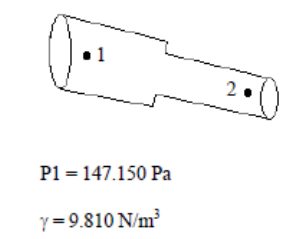

7) Sabendo que: P1 = 1,5 kgf/cm2, V1 = 0,6 m/s, D1 = 250 mm, D2 = 200
mm, Fluído perfeito e diferença de altura entre 1 e 2 é de 10 m.
Determine:
a) A vazão na tubulação
b) A pressão no ponto 2



8) No esquema a seguir, a água flui do reservatório para o aspersor. O
aspersor funciona com uma pressão mínima de 3 kgf/cm2 e vazão de
5 m3/h. A tubulação tem 25 mm de diâmetro. Determine a perda de
energia (HpA-B) entre os pontos A e B quando a pressão em B for de 30
mca (metros de coluna d'água). Considere que o reservatório (ponto A)
está em repouso. Despreze a pressão atmosférica (Patm = 0).
Dado:1kgf/cm² = 98000 N/m². Adote g=9,81m/s2. Peso específico da
água = 9,8.103N/m3.




9) Um reservatório abastece um aspersor. O desnível entre o aspersor e o
topo do reservatório é de 35 m. Sabendo que D = 25 mm, Pressão no
aspersor = 2,5 kgf/cm² e HpA-B = 9,5 mca (metros de coluna d'água),
determine a vazão do aspersor. Considere que o reservatório (ponto A)
está em repouso. Despreze a pressão atmosférica (Patm = 0).
Dado:1kgf/cm² = 98000 N/m². Adote g=9,81m/s2. Peso específico da
água = 9,8.103N/m3.



10) (considerando o mesmo caso do exercício 11) A água flui do
reservatório A para o ponto B, onde se encontra em funcionamento um
aspersor com 1,5 kgf/cm2 de pressão e vazão de 1500 L/h. Tendo uma
tubulação de PVC com diâmetro de 25 mm, determine qual deve ser a
altura do reservatório para abastecer o aspersor. Considere HpA-B = 2,04
mca (metros de coluna d'água). Considere que o reservatório (ponto A)
está em repouso. Despreze a pressão atmosférica (Patm = 0). Adote
g=9,81m/s2. Peso específico da água = 9,8.103N/m3.

11) Determine a vazão da tubulação considerando o registro (2) aberto. Com
o registro fechado, a leitura do manômetro é 1,5 kgf/cm². Com o registro
aberto a pressão no manômetro é de 1,26 kgf/cm². D = 25 mm. HpA-B = 2
mca.



12) Determine o sentido de caminhamento da água. O desnível entre 1 e 2 é
de 5 m. A carga de pressão hidráulica no ponto 1 é de 12 mca e a do
ponto 2 é de 20 mca.

13) Determine a vazão de cada tubulação e a velocidade na tubulação 2.

D1 = 50 mm, D2 = 50 mm, D3 = 75 mm, V1 = 1,5 m/s e V3 = 1,6 m/s
