Instituto de Ciências Exatas e Tecnologia
Campus Assis
	Curso: Engenharia – Ciclo Básico
Disciplina: Mecânica da Partícula - Prática
Prof. RODRIGO C. ALVES
	Nota
	Nome do aluno: Matheus Rian Souza Santos
	RA:F31DCJ2
	Turma:EB2P46
ESTUDO DO PAQUÍMETRO, MICRÔMETRO E MULTÍMETRO
01 – Os instrumentos de medidas apresentados são de grande importância na vida de um engenheiro. Saber aferir grandezas e representar de forma correta é a base para o desenvolvimento de diversos trabalhos. Nessa primeira atividade, descreva quais as aplicações de medida do multímetro, micrômetro e paquímetro. Fale sobre o desenvolvimento de cada um dos instrumentos e faça uma associação da aplicação de cada instrumento de acordo com o curso que está cursando: mecânica ou civil.
R: O Multímetro é um equipamento utilizado para fazer a medição da resistência elétrica, tensão ou corrente contínua e da tensão ou corrente alternada, ele é capaz de medir também a capacitância, temperatura, freqüência de sinais alternados, dentre outras grandezas elétricas; Paquímetros é instrumento de medição muito simples, suas escalas, são dadas em milímetros e polegadas permitindo realizar medições das mais variadas possíveis como medidas internas, medidas externas, diâmetros, raios, profundidades através do posicionamento correto de suas pinças e hastes; já Micrômetro é um instrumento metrológico capaz de medir as dimensões lineares de um objeto, como espessura, altura, largura, profundidade, diâmetro com precisão da ordem de micrometros.
Dentro da engenharia civil, tanto o paquímetro quanto o micrometro, podem ser utilizados na medição de matérias essenciais para a construção civil, que vão desde pequenos pregos e parafusos, até a medição das ligas utilizadas na partes metálicas das estruturas, por mais que o multímetro seja mais utilizado na engenharia elétrica, ele também pode ser utilizado na área da engenharia civil, na medição da parte elétrica das construções ou ate mesmo aparelhos.
02 – Acesse a página: https://www.stefanelli.eng.br/paquimetro-virtual-simulador-milimetro-05/

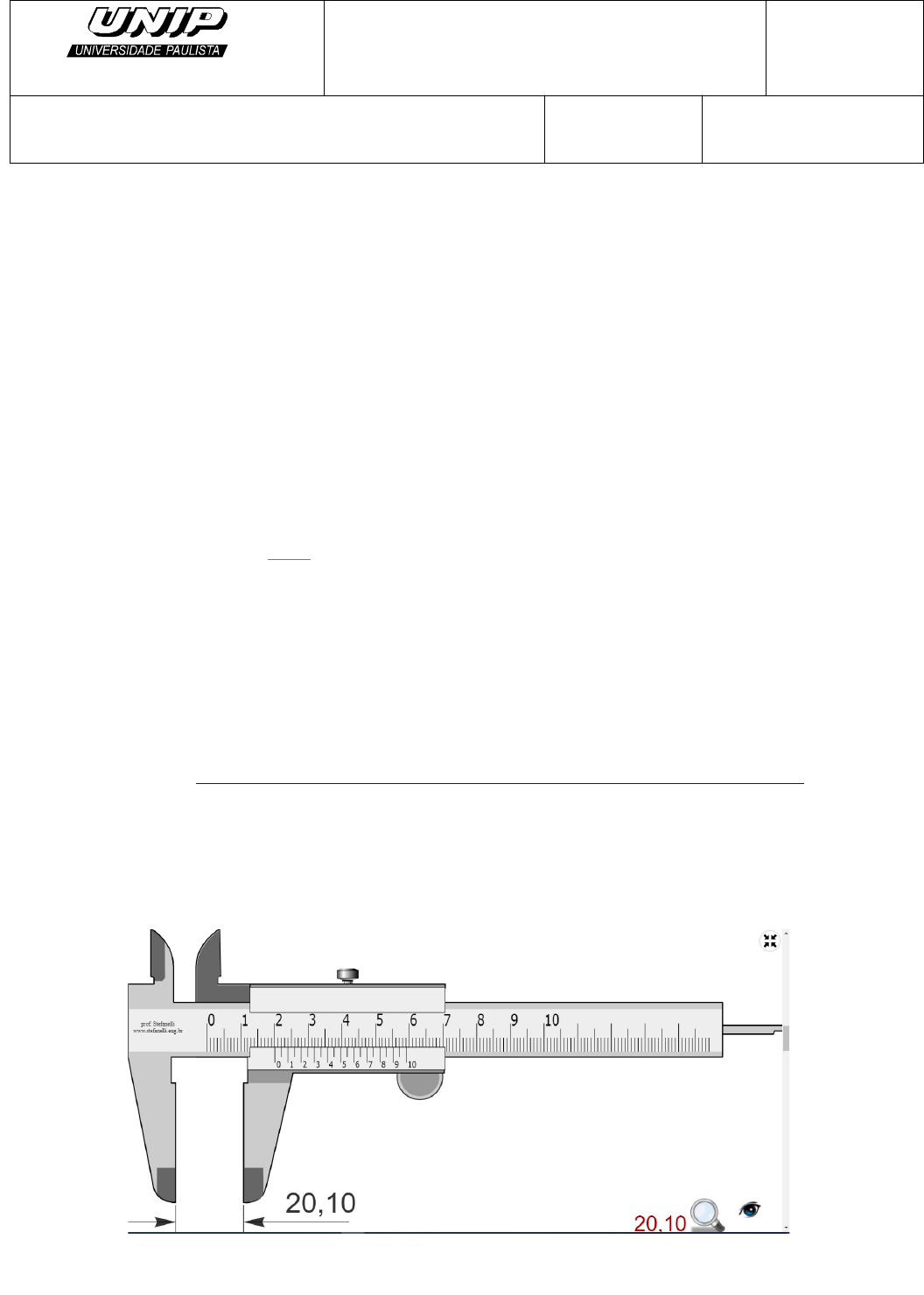

Indique quais são os principais elementos de um paquímetro. Explique de forma detalhada como são feitas as medidas utilizando esse aparelho e qual sua precisão. Utilize um objeto externo (uma caneta, por exemplo) e faça a leitura da sua medida utilizando o paquímetro (faça o anexo de uma foto no momento da medida).
R: Encostos, orelhas, haste de profundidade, escala inferior (graduada em mm), escala superior (graduada em polegadas), nônio ou vernier inferior (mm), nônio ou vernier superior (polegada), e por último a trava.
 O primeiro passo é saber qual das quatro medidas irá ser realizada. após decidir isso, o operador deverá posicionar a peça medida bem posicionada no centro da parte de medição correta: orelhas (medida interna), bicos (medidas externas), haste (profundidade) e medida com ressalto (parte superior do parquímetro). Em segundo lugar, observe onde o 0 (zero) do cursor móvel (nônio) está e com qual número do cursor fixo (superior) está coincidindo. Isso indicará o primeiro numeral da nossa medida. Se o número 0 ficou exatamente alinhado com um número superior, está é sua medida exata da peça. Caso o zero tenha ficado entre dois números, como por exemplo, entre o 4 e 5, isso indica que o primeiro número da nossa medida será 6 mm. Em quarto lugar, verificamos qual a marcação que coincide em ambas escalas, na fixa e na móvel. Observe qual marcação (graduação de medida) que coincidiu. Este será seu segundo número, representando os décimos de milímetros..
03 – Acesse a página: https://www.stefanelli.eng.br/micrometro-virtual-milimetro-centesimal-simulador/
Indique quais são os principais elementos de um micrômetro. Explique de forma detalhada como são feitas as medidas utilizando esse aparelho e qual sua precisão. Utilize um objeto externo (uma moeda, por exemplo) e faça a leitura da sua espessura utilizando o micrômetro (faça o anexo de uma foto no momento da medida).
R: As principais partes do micrômetro são denominadas de arco, isolante térmico, parafuso micrométrico, faces de medição, bainha, tambor, porca de ajuste, catraca e trava. O instrumento é, ainda, usado por relojoeiros e cientistas para medir o diâmetro exterior de objetos esféricos.
 O objeto a ser medido deve ser colocado entre o pistão e o suporte. Ao girar o controle do pistão, deve-se tocar no objeto e ouvir três cliques. Após, deve-se adicionar a trava, enquanto o objeto ainda está no instrumento e depois tirar o objeto para fazer a leitura da medida. Os traços grandes da bainha valem 0,100″ e os pequenos valem 0,025″, 0,050″ e 0,075″. Quando o objeto é colocado no instrumento, se vê o local que o tambor parou. A leitura começa, então, pelos traços grandes da bainha, somados aos menores.Por exemplo: o tambor ultrapassou o traço grande 0,400 e um traço pequeno, que vale 0,025. Somando, já temos 0,425.O traço do tambor que se encontrar com a linha horizontal é, então, somado a este valor.Por exemplo: marcamos 0,015 no tambor. Então, este valor será somado aos 0,425 que já temos, o que resultará em 0,440 como a medida.
04 – O multímetro é um dispositivo utilizado no sistema de circuitos elétricos. Talvez não tenha uma aplicação direta para suas área de atuação profissional, mas conhecer seu funcionamento é um recurso fundamental. Explique quais são as possíveis medidas que um multímetro pode realizar. Explique a escala de valores presente em cada opção de medida.
R: É um instrumento de medida que incorpora pelo menos três medidores de grandezas elétricas: voltímetro, amperímetro e ohmímetro. Alguns multímetros incluem ainda medidas de capacitância, freqüência, continuidade, temperatura e teste de transistores e diodos.
VOLTÍMETRO: usado para medir a diferença de potencial elétrico entre dois nós de um circuito.. É conectado em PARALELO com os nós do circuito a ser medido. Características principais: o alta resistência de entrada (idealmente ∞), entre 10MΩ e 100MΩ. Essa resistência não depende da escala utilizada e na maioria dos casos pode ser desconsiderada. Entretanto, na medição de circuitos de alta resistência deve-se levar em conta seu valor que é colocado em paralelo com o circuito; o baixa corrente de entrada (idealmente 0).
AMPERÍMETRO: usado para medir a intensidade de corrente que circula numa malha do circuito. Deve ser inserido em SÉRIE com o circuito, de modo que a mesma corrente de malha passe a circular pelo amperímetro. Características principais: o baixa resistência de entrada (idealmente 0); o baixa queda de tensão interna (idealmente 0). Obs: Os amperímetros digitais são baseados na medição da tensão (usando o voltímetro) sobre uma resistência interna conhecida e de baixo valor (I=V/Rs). O erro introduzido (queda de tensão em Rs) pode ser significativo na medida de corrente em circuitos de baixa tensão (tipicamente Rs.I < 200mV) e depende da escala utilizada.
OHMÍMETRO: usado para medir resistência elétrica num circuito ou elemento de circuito (resistor, diodo, etc). É conectado em PARALELO com os nós a serem medidos. São baseados na medida da tensão desenvolvida no circuito a partir da aplicação de uma corrente constante e de valor conhecido. O valor indicado no mostrador já é corrigido para indicar a medida correta da resistência. Características gerais: o Utilizam-se correntes de baixo valor (μA-mA) de modo a minimizar a potência dissipada no circuito. A corrente aplicada depende da escala utilizada. o O circuito a ser medido deve estar DESLIGADO, pois correntes externas introduzem um erro na medida e podem até danificar o instrumento. o A tensão máxima medida (fundo de escala) é em geral da ordem de centenas de mV. Na maioria dos casos essa tensão não é suficiente para polarizar uma junção PN (diodo, transistor). Uma escala específica que possibilita a medida de tensões superiores deve ser usada nesse caso. o Na medição de resistências de baixo valor (10kΩ) deve-se evitar tocar o circuito diretamente com as mãos pois a resistência da pele assimcomo ruídos induzidos provocarão erros de medida.
