IT -132 – MECÂNICA DOS MATERIAIS
PROFESSOR: ANDERSON GOMIDE COSTA
CAPÍTULO 5 – EQUILÍBRIO DE CORPOS RÍGIDOS
DATA PARA ENTREGA: 30/10/2017
TODAS AS SOLUÇÕES DEVEM INCLUIR O DIAGRAMA DE CORPO LIVRE

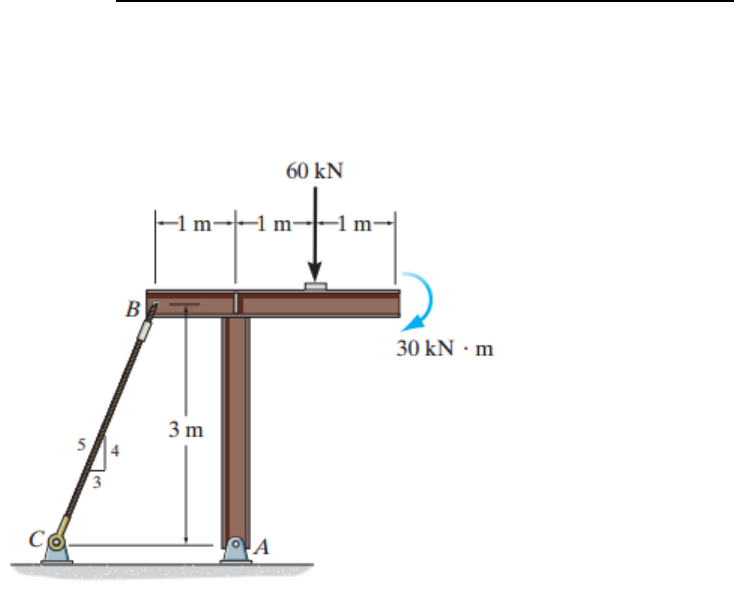

Questão 1) Encontre as reações de apoio no pino em A e no cabo BC.












Questão 2) Um diagrama de um esqueleto de uma mão segurando uma garrafa é
mostrado na figura. Este diagrama pode ser modelado como o sistema estrutural .Se a
carga e o antebraço tiveram massas de 2,0 kg e 1,2 kg, respectivamente, e seus centros
de massa são localizado em G, determine a força desenvolvida no bíceps (Cabo CD) e
os componentes horizontais e verticais de Reação na articulação do cotovelo (pino em
B).













Questão 3) Determine as reações de apoio em A e B.



















Questão 4) Determine as reações de apoio no pino em A e no rolete em B.






















Questão 5) Determine as reações nos mancais A,B e C.
Dica: Os mancais geram duas reações de apoio perpendicular ao plano que se
encontra.
