1


Fenômenos de Transporte

Prof. João Lameu joao.lameu@ufabc.edu.br
Lista de Exercícios em Sala 2 – Tópico 3:
Mecânica dos Fluidos: Estática e Manometria, Bal. Energia
Mecânica, Bernoulli, Escoamento Interno Viscoso
Caso necessário, consulte as tabelas de propriedades dos fluidos!
Dados: Mar = 28,9 kg/kmol, ρref,líquido = 997 kg/m³ (água, 20 ºC)

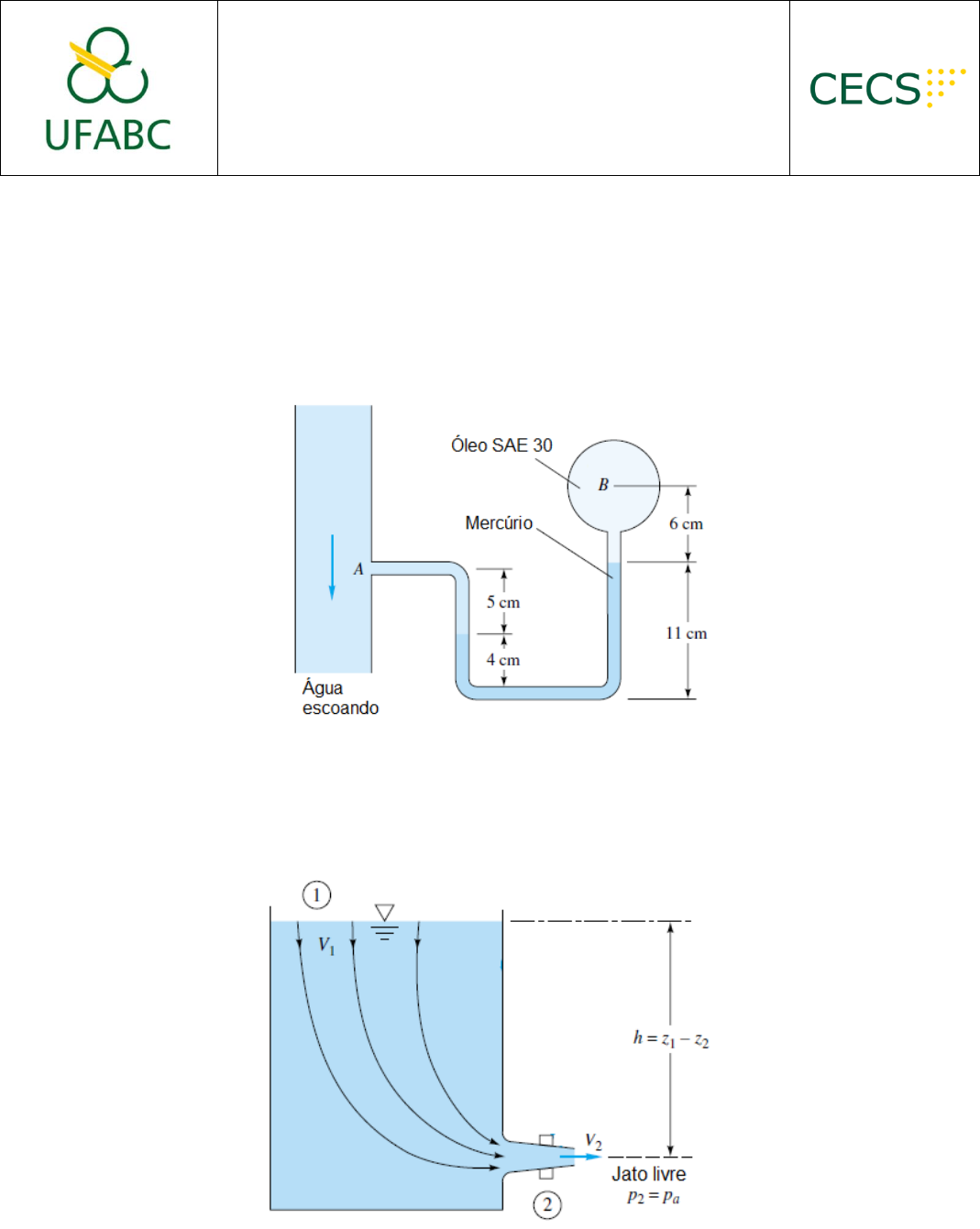

3.1. O esquema mostrado na figura abaixo é usado para mensurar a pressão em um trecho onde água escoa
(ponto A). Se a pressão no ponto B é 87 kPa, calcule a pressão no ponto A. Considere todos os fluidos a
20ºC.


3.2. Encontre uma relação entre a velocidade de descarga do bocal V2, e a altura h da superfície livre do
reservatório. Considere o escoamento permanente e sem atrito. O que implica um escoamento permanente
em uma descarga de tanque? Em quais condições isto será válido?



2


3.3. Um piezômetro e um tubo de Pitot são colocados em um tubo horizontal por onde escoa água, conforme
a figura abaixo, com objetivo de medir as pressões estática e de estagnação (estática + dinâmica),
respectivamente. Para as leituras indicadas nas colunas, determine a velocidade no centro do tubo.

3.4. Determine o fator de atrito de Darcy em um tubo de ferro fundido asfaltado de 152 mm de diâmetro
transportando água (ρ = 998 kg/m³; μ = 1 x 10
-3
 Pa.s) com uma velocidade média de 1,83 m/s, utilizando:
a) o diagrama de Moody.
b) a correlação iterativa de Colebrook
c) a correlação explícita de Haaland

3.5. Água a 20ºC é bombeada entre dois reservatórios a uma vazão de 100 L/s, por um tubo de 122 m de
comprimento e 50 mm de diâmetro com diversos acessórios, conforme mostrado abaixo. Os tubos são feitos
de aço comercial. Calcule a potência requerida a bomba em hp (1 hp = 745,7 W), se esta opera com
eficiência de 75%.

Curva suave de 90º
rosqueada
3

3.6. Um trecho de um sistema de distribuição de água feito de ferro fundido envolve uma seção em paralelo
com dois ramais (figura abaixo). Ambos os tubos tem diâmetro de 30 cm, e o escoamento é plenamente
turbulento. O ramal A tem 1000 m de comprimento, enquanto o ramal B tem comprimento de 3000 m. Se a
vazão no ramal A é 0,4 m³/s, determine a vazão em B. Desconsidere as perdas locais e assuma que a água
está a 20ºC.
