Lista Extra – Resistência dos Materiais - GABARITO

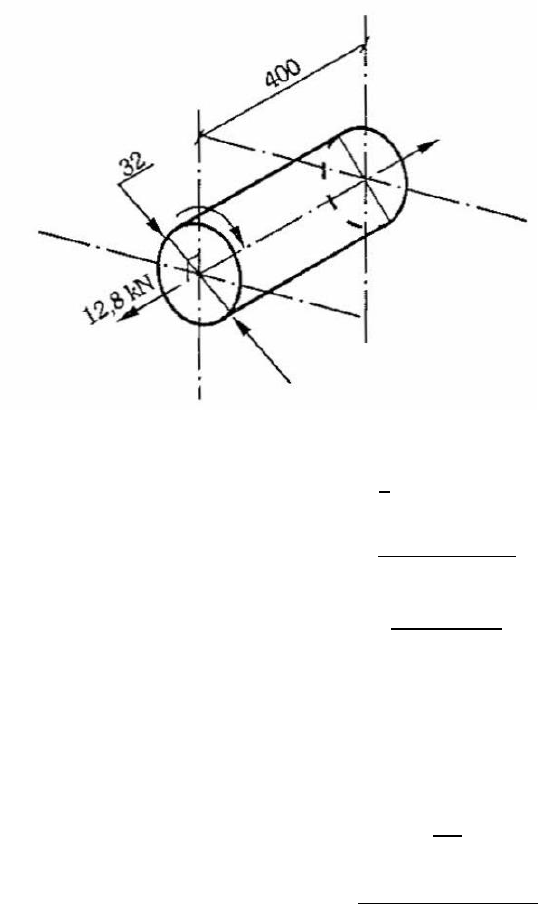

1) A barra circular de aço representada na figura possui d = 32mm, sendo o seu comprimento
400mm. A carga axial que atua na barra é de 12,8kN. Determinar para barra:
a) Tensão normal atuante (𝜎)
b) O alongamento (∆𝑙)
c) A deformação longitudinal (𝜀)
d) A deformação transversal (𝜀𝑡)
Eaço = 210 GPa (módulo de elasticidade do aço)
𝜈 aço = 0,3 (coeficiente de Poisson do aço)

a)
𝜎 =
𝐹
𝐴
, onde A=𝜋. 𝑟²
𝜎 =
12800𝑁
3,14. (16𝑚𝑚)²

𝜎 =
12800𝑁
804,25𝑚𝑚²

𝝈 = 𝟏𝟓, 𝟓𝟏𝑴𝑷𝒂

b)
∆𝑙=
𝜎. 𝑙
𝐸

∆𝑙=
15,51𝑀𝑃𝑎. 400𝑚𝑚
210000𝑀𝑃𝑎

∆𝒍= 𝟎, 𝟎𝟑𝒎𝒎
c)
𝜀 =
∆𝑙
𝑙

𝜀 =
0,03𝑚𝑚
400𝑚𝑚

𝜀 = 𝟎, 𝟎𝟎𝟎𝟎𝟕𝟓𝟕
d)
𝜀𝑡 = −𝜈. 𝜀
𝜀𝑡 = −0,3.0,0000757
𝜀𝑡 = −𝟎, 𝟎𝟎𝟎𝟎𝟐𝟐𝟕


2) - Dimensionar o diâmetro da barra circular de aço, para que suporte com segurança k≥ 2 a
carga axial de 17kN. O material da barra é o ABNT 1020 L com 𝜎𝑒 = 280𝑀𝑃𝑎
𝜎𝑎𝑑𝑚 =
𝜎𝑒
𝑘


𝜎𝑎𝑑𝑚 =
280𝑀𝑃𝑎
2


𝝈𝒂𝒅𝒎 = 𝟏𝟒𝟎𝑴𝑷𝒂

𝜎 =
𝐹
𝐴
, para A=𝜋𝑟²
𝜎 =
𝐹
𝜋. 𝑟²


𝜎. 𝑟² =
𝐹
𝜋

𝑟² =
𝐹
𝜎. 𝜋

𝑟 = √
𝐹
𝜎. 𝜋

𝑟 = √
17000𝑁
140𝑀𝑃𝑎. 3,14

𝑟 = √
17000𝑁
439,82𝑀𝑃𝑎

𝑟 = √38,65𝑚𝑚²
𝑟 = 6,22𝑚𝑚
𝑑 = 2. 𝑟
𝑑 = 2.6,22
𝐝 = 𝟏𝟐, 𝟒𝟑𝐦𝐦

Resposta:
d≅12,43mm

3) A barra da figura é de aço, possui secção transversal quadrada com área A = 120mm², e o
seu comprimento é 𝑙 = 0,6𝑚, encontra-se submetida à ação de uma carga axial de 6kN.
Determinar para barra:
a) Tensão normal atuante (𝜎)
b) O alongamento (∆𝑙)
c) A deformação longitudinal (𝜀)
d) A deformação transversal (𝜀𝑡)
Eaço = 210 GPa (módulo de elasticidade do aço)
𝜈 aço = 0,3 (coeficiente de Poisson do aço)

a)
𝜎 =
𝐹
𝐴

𝜎 =
6000𝑁
120𝑚𝑚²

𝝈 = 𝟓𝟎𝑴𝑷𝒂

b)
∆𝑙=
𝜎. 𝑙
𝐸

∆𝑙=
50𝑀𝑃𝑎. 600𝑚𝑚
210000𝑀𝑃𝑎

∆𝒍= 𝟎, 𝟏𝟒𝟑𝒎𝒎
c)
𝜀 =
∆𝑙
𝑙

𝜀 =
0,143𝑚𝑚
600𝑚𝑚

𝜀 = 𝟎, 𝟎𝟎𝟎𝟐𝟑𝟖
d)
𝜀𝑡 = −𝜈. 𝜀
𝜀𝑡 = −0,3.0,000238
𝜀𝑡 = −𝟎, 𝟎𝟎𝟎𝟎𝟕𝟏

4) - A viga AB absolutamente rígida, suporta o carregamento da figura articulada em A, e
suspensa através do ponto B pela barra 1, que é de aço, possui secção transversal circular com
𝑑1 = 15𝑚𝑚 𝑒 𝑐𝑜𝑚𝑝𝑟𝑖𝑚𝑒𝑛𝑡𝑜 𝑙1 = 1,6𝑚.
Eaço = 210 GPa (módulo de elasticidade do aço)
𝜈 aço = 0,3 (coeficiente de Poisson do aço)

Determinar para a barra 1:
a) Carga axial atuante (𝐹1 )
b) Tensão normal atuante (𝜎1)
c) O alongamento (∆𝑙1)
d) A deformação longitudinal (𝜀1)
e) A deformação transversal (𝜀𝑡)
a)
∑𝑀𝐴 = 0 ↻ (+)
(𝐹𝐴 . 0) + (−12 . 1) + (−18 . 4) + (𝐹1 . 5,8) = 0
(5,8. 𝐹1 ) + (−12) + (−72) = 0
(5,8𝐹1 ) − 84 = 0
5,8𝐹1 = 84
𝐹1 =
84
5,8

𝑭𝟏 = 𝟏𝟒, 𝟓𝒌𝑵
b)
𝜎1 =
𝐹
𝐴
, onde A=𝜋. 𝑟²
𝜎1 =
14500𝑁
3,14. (7,5𝑚𝑚)²

𝜎1 =
14500𝑁
176,71𝑚𝑚²

𝝈𝟏 = 𝟖𝟐𝑴𝑷𝒂

c)
∆𝑙=
𝜎. 𝑙
𝐸

∆𝑙1=
82𝑀𝑃𝑎. 1600𝑚𝑚
210000𝑀𝑃𝑎

∆𝒍𝟏 = 𝟎, 𝟔𝟐𝟓𝒎𝒎
d)
𝜀1 =
∆𝑙
𝑙

𝜀1 =
0,625𝑚𝑚
1600𝑚𝑚

𝜀1 = 𝟎, 𝟎𝟎𝟎𝟑𝟗𝟏
e)
𝜀𝑡 = −𝜈. 𝜀
𝜀𝑡1 = −0,3.0,000391
𝜀𝑡1 = −𝟎, 𝟎𝟎𝟎𝟏𝟏𝟕

5) Dimensionar a área mínima da secção transversal retangular que sofre um carregada a 32kN
e deve suportar com segurança k = 2. O material da barra é o ABNT 1010L com 𝜎𝑒 = 220𝑀𝑃𝑎.

Resposta:
Área mínima= 290mm²

6) Uma barra chata possui área de secção transversal. A = 240mm² , o seu comprimento 𝑙 =
1,2𝑚. Ao ser tracionada por uma carga axial de 6kN, apresenta um alongamento ∆𝑙 =
0,256𝑚𝑚. Qual o material da barra?


𝐸 =
𝜎. 𝑙
∆𝑙

𝜎 =
𝐹
𝐴

𝜎 =
6000𝑁
240𝑚𝑚²

𝜎 = 25𝑀𝑃𝑎

𝐸 =
𝜎. 𝑙
∆𝑙

𝐸 =
25𝑀𝑃𝑎. 1200𝑚𝑚
0,256𝑚𝑚

𝐸 =
30000𝑀𝑃𝑎. 𝑚𝑚
0,256𝑚𝑚

𝐸 = 117.187,5𝑀𝑝𝑎
𝐸 = 117𝐺𝑝𝑎
𝑬𝑳𝒂𝒕ã𝒐 = 𝟏𝟏𝟕𝑮𝒑𝒂

7) Dimensionar o diâmetro corrente da construção sofre um carregamento de 3kN. O material
a ser utilizado é o ABNT 1020 com 𝜎𝑒 = 280MPa, considere coeficiente de segurança k ≥ 2.
𝜎𝑎𝑑𝑚 =
𝜎𝑒
𝑘


𝜎𝑎𝑑𝑚 =
280𝑀𝑃𝑎
2


𝝈𝒂𝒅𝒎 = 𝟏𝟒𝟎𝑴𝑷𝒂

𝜎 =
𝐹
𝐴
, para A=𝜋𝑟²
𝜎 =
𝐹
𝜋. 𝑟²


𝜎. 𝑟² =
𝐹
𝜋

𝑟² =
𝐹
𝜎. 𝜋

𝑟 = √
𝐹
𝜎. 𝜋

𝑟 = √
3000𝑁
140𝑀𝑃𝑎. 3,14

𝑟 = √
3000𝑁
439,82𝑀𝑃𝑎

𝑟 = √6,82𝑚𝑚²
𝑟 = 2,611𝑚𝑚
𝑑 = 2. 𝑟
𝑑 = 2.2,611
𝐝 = 𝟓, 𝟐𝟐𝟑𝐦𝐦
