Nome: Edison Vieira Guerra
Ra: 19203251
Processos de produção – Turma 081.
Professor: Edivaldo Bulba

Operações mecânicas II (Teoria)

Sistema de tolerância e ajuste.

Resolver os exercícios:

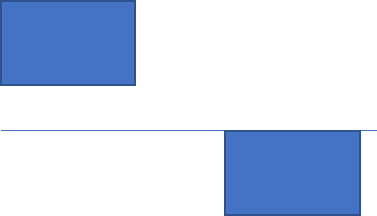

1) 30G7 / h7

 30G7
 28

 7 30h7
 0 Ajuste com folga.
Lz
 -21
Fmáx = 49μ
Fmín = 7μ

Tolerância furo = 21μ – Tolerância eixo = 21μ
As furo = 28μ – As eixo = 0μ
Ai furo = 7μ – Ai eixo = -21μ
Dmáx furo = 30,028 mm – dmáx eixo = 30 mm
Dmín furo = 30,007 mm – dmín eixo = 29,979 mm


 2) 30JS7 / h7
 30JS7 30h7
 10,5 0
 -10,5 LZ
 -21

Imáx = 10,5μ Ajuste incerto.
Fmáx = 31,5μ

Tolerância furo = 21μ – Tolerância eixo = 21μ
As furo = 10,5μ – As eixo = 0μ
Ai furo = 0 – Ai eixo = 51μ
Dmáx furo = 30,0105 mm – dmáx eixo = 30 mm
Dmín furo = 29,9895 mm – dmín eixo = 29,979 mm

3) 30N7 / h7
 30N7
 0 LZ
-15
 -21
 30h7
-36 Ajuste incerto.

Imáx = 36μ
Fmáx = 6μ
Tolerância furo = 21μ – Tolerância eixo = 21μ
As furo = -15μ – As eixo = 35μ
Ai furo = -36μ – Ai eixo = 51μ
Dmáx furo = 29,985 mm – dmáx eixo = 30 mm
Dmín furo = 29,964 mm – dmín eixo = 29,979 mm


4) 30T7 / h7

 0 Lz Ajuste com interferência.

 30T7 -21
-41 30h7


-62
Imáx = 62μ
Imín = 20μ
Tolerância furo = 21μ – Tolerância eixo = 21μ
As furo = -41μ – As eixo = 0μ
Ai furo = -62μ – Ai eixo = -21μ
Dmáx furo = 29,959 mm – dmáx eixo = 30 mm
Dmín furo = 29,938 mm – dmín eixo = 29,979 mm


5) 100F6 / h6

 100F6
 58

 36
 0 Lz Ajuste com folga.

 100h6 -22

Fmáx = 80μ
Fmín = 36μ
Tolerância furo = 22μ – Tolerância eixo = 22μ
As furo = 58μ – As eixo = 0μ
Ai furo = 36μ – Ai eixo = -22μ
Dmáx furo = 100,058 mm – dmáx eixo = 100 mm
Dmín furo = 100,036 mm – dmín eixo = 99,978 mm



6)100H7 / r7

 86
 100H7
 51
 35 100r7
 0 Lz
 Ajuste com interferência.
Fmáx = 86μ
Imín = 16μ

Tolerância furo = 35μ – Tolerância eixo = 35μ
As furo = 35μ – As eixo = 35μ
Ai furo = 0μ – Ai eixo = 51μ
Dmáx furo = 100,035 mm – dmáx eixo = 100,086 mm
Dmín furo = 100 mm – dmín eixo = 100,051 mm
