Circuitos com Diodo Retificador
Laboratório de Eletrônica I

Data: 15/ 10/ 2020
Prof. Marco Silva


Alunos: Renan Larrieu de Abreu Mourão



Objetivo
Verificar se um diodo está polarizado diretamente ou inversamente e conseqüentemente se está
conduzindo ou não.

Material Utilizado

1 fonte de alimentação cc variável de 0 a 20 V.
1 diodo 1n4007 ou 1n4001
1 resistor de 2,2kΩ de 1/2W
1 Multímetro


Preparatório:

Para os circuitos das figuras 1 e 2:

a) calcule as correntes ID1, ID2, I e a tensão V.






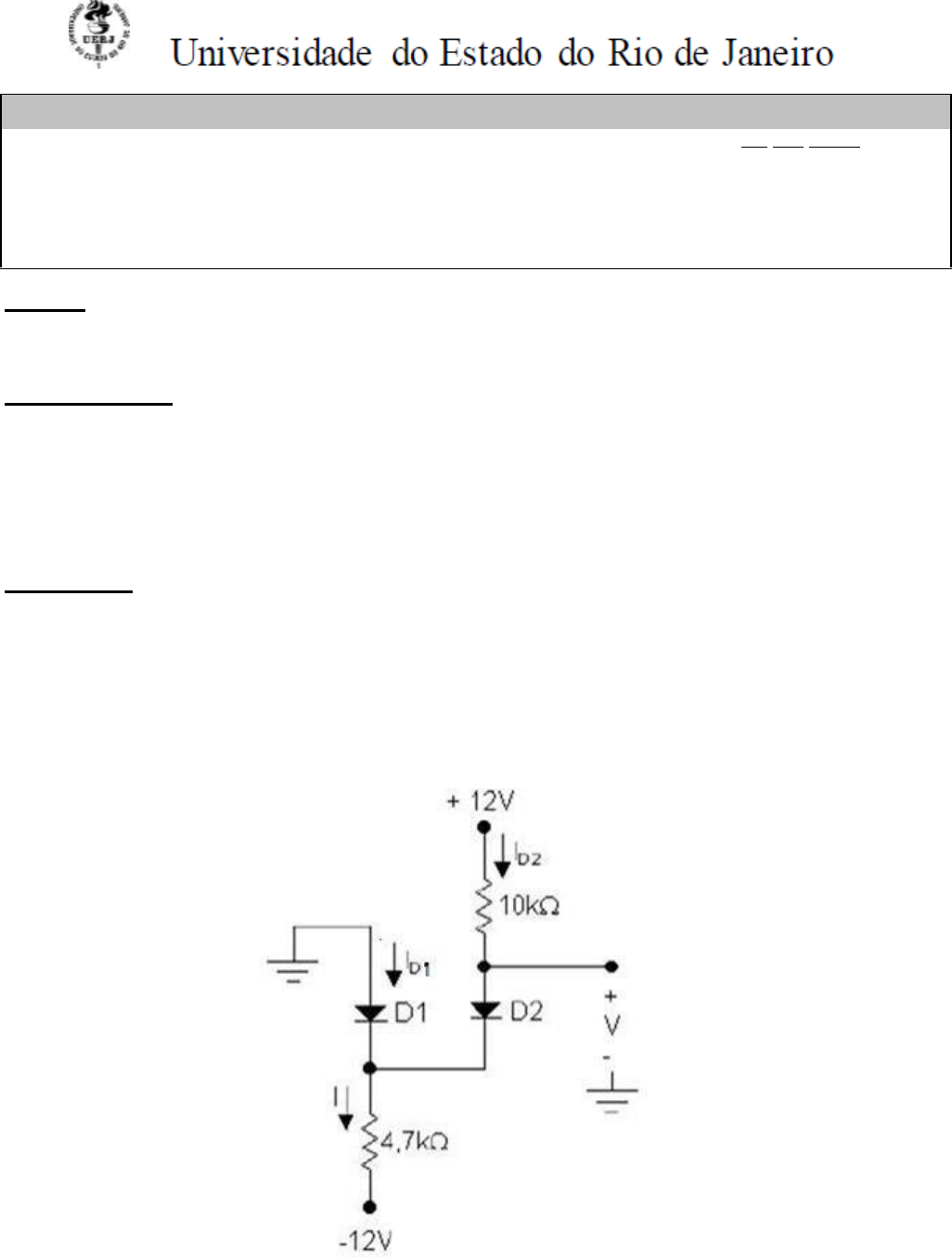

Figura 1:
a) Correntes ID1 e ID2 e a tensão V da figura 1



Figura 2:
Correntes ID1 e ID2 e a tensão V da figura 2


Continuação


b) Anote os resultados obtidos na Tabela:
Figura 𝑰 𝑰𝑫𝟏 𝑰𝑫𝟐 𝑽
1 2,404mA 1,2mA 1,204mA 0
2 1,585mA 0 1,585mA 4,5505V



Atividade 2: Simulação.

Foi utilizado o software Proteus 8 para executar as simulações. Além disso, as simulações a
seguir contiveram outras medições de tensão e corrente, além das solicitadas, para facilitação
de aferição das hipóteses geradas.
Simulação da Figura 1

𝑰𝑫𝟐 = 𝟏. 𝟐𝟎𝒎𝑨
𝑰𝑫𝟏 = 𝟏. 𝟐𝟐𝒎A
𝑽 = 𝟎


Simulação da Figura 2

𝐈𝐃𝟐 = 𝟏. 𝟓𝟗𝐦𝐀
𝐈𝐃𝟏 = 𝟎
𝐕 = +𝟒. 𝟓𝟑𝐕



a) Meça as correntes ID1, ID2, I e a tensão V.
• Todas as correntes e tensões pedidas foram medidas e estão na imagem
b) Anote os resultados obtidos na Tabela 1.
Figura 𝑰 𝑰𝑫𝟏 𝑰𝑫𝟐 𝑽
1 2,42mA 1,22mA 1,2mA 0
2 1,59mA 0 1,59mA 4,53V

Conclusão:
 Portanto, conclui-se que as figuras 1 e 2, que tem os valores de seus resistores trocados,
tem diodos D1 e D2 diferentemente polarizados, isto é, a figura 1 tem os dois diodos
polarizados diretamente, e a figura 2 tem o diodo D1 polarizado reversamente e o diodo D2
polarizado diretamente.
 Dessa forma, para estar apto a identificar a polarização dos diodos teve-se que criar
hipóteses acerca dessas para ter-se um problema de valor inicial, podendo prosseguir com
cálculos e depois aferir nossa hipótese, medindo tensão, em determinados pontos do circuito.
Para isso, foi preciso ter amplo entendimento de topologia de circuitos, isto é, a identificação
das ligações através dos pontos de tensão positiva, negativa e pontos de aterramento, e a
partir disso, aplicar as LKT corretamente.
 De uma maneira geral, é evidente que a troca dos valores de resistências muda
completamente a forma como o circuito trabalha, e com isso, sua operação.
