PERSPECTIVAS - CAD
1. INTRODUÇÃO.
 Nesta aula construiremos dois sólidos dos exercícios da aula de perspectivas.
Construiremos os dois sólidos em três dimensões e depois visualizaremos os sólidos em
perspectivas.
2. EXERCÍCIOS
2.1 CONSTRUIR O PÓRTICO (TRÊS DIMENSÕES) E VISUALIZÁ-LO NA
PERSPECTIVA CAVALEIRA. ESCALA 1/50.

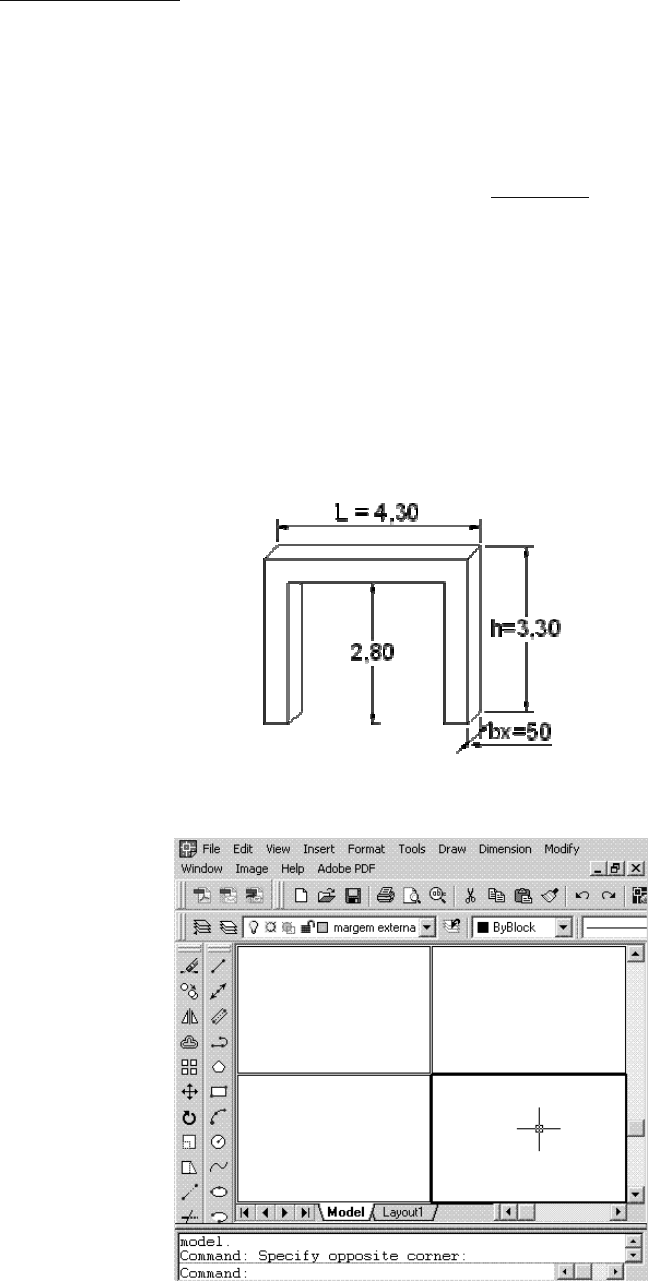

Construa o pórtico da figura abaixo em três dimensões e depois o coloque na perspectiva
cavaleira. Escala 1:50.

Divida a tela em quatro janelas usando o comando Viewports - Menu VIEW.


Desenho, Geometria e Arquitetura On-Line
www.mat.uel.br/geometrica


Resumo. Maria Bernadete Barison apresenta aulas práticas sobre
PERSPECTIVAS em Geometria Descritiva Geométrica vol 2 n.2d. 2006



2
Em seguida clique sobre cada janela colocando-as nas vistas e em perspectiva
conforma indicado na figura abaixo. Utilize o comando 3D View que está no Menu
VIEW.

Clique na janela da vista frontal, deixando-a ativa e com o comando Polyline que
se encontra no Menu DRAW desenhe a vista de frente do pórtico. Para que o
pórtico fique na escala 1:50 utilize a medida 66 para desenhar h=3,30 m, utilize a
medida 86 para desenhar L=4,30m, a medida 10 para desenhar bx=50cm e a
medida 56 para desenar a altura interna do pórtico.


Desenho, Geometria e Arquitetura On-Line
www.mat.uel.br/geometrica


Resumo. Maria Bernadete Barison apresenta aulas práticas sobre
PERSPECTIVAS em Geometria Descritiva Geométrica vol 2 n.2d. 2006



3
Em seguida, transforme a figura desenhada no pórtico utilizando o comando
Extrude que se encontra no Menu DRAW - Solids. Entrando neste comando,
selecione a figura desenhada e depois pressione a tecla enter. Depois digite o
valor 10 que é a medida bx=50 cm na escala de 1/50 e em seguida pressione a
tecla enter duas vezes.

Modifique a perspectiva utilizando o comando 3D Orbit que se encontra no Menu
VIEW.


Desenho, Geometria e Arquitetura On-Line
www.mat.uel.br/geometrica


Resumo. Maria Bernadete Barison apresenta aulas práticas sobre
PERSPECTIVAS em Geometria Descritiva Geométrica vol 2 n.2d. 2006



4
Em seguida, esconda as linhas invisíveis utilizando o comando Shade - Hidden
que se encontra no menu VIEW.

2.2 CONSTRUIR O MURO (TRÊS DIMENSÕES) E VISUALIZÁ-LO NA
PERSPECTIVA DIMÉTRICA. ESCALA 1:10.



Desenho, Geometria e Arquitetura On-Line
www.mat.uel.br/geometrica


Resumo. Maria Bernadete Barison apresenta aulas práticas sobre
PERSPECTIVAS em Geometria Descritiva Geométrica vol 2 n.2d. 2006



5
Divida a tela em quatro janelas usando o comando Viewports - Menu VIEW.

Em seguida clique sobre cada janela colocando-as nas vistas e em perspectiva
conforma indicado na figura abaixo. Utilize o comando 3D View que está no Menu
VIEW.


Desenho, Geometria e Arquitetura On-Line
www.mat.uel.br/geometrica


Resumo. Maria Bernadete Barison apresenta aulas práticas sobre
PERSPECTIVAS em Geometria Descritiva Geométrica vol 2 n.2d. 2006



6
Agora, desenhe na janela inferior esquerda que não foi modificada e, portanto
está na (World) vista superior, a base do muro utilizando o comando Polyline. A
base do muro é um retângulo de 1,00 m x 50 cm. Para desenhar este retângulo
na escala 1/10 utilize as medidas 100 x 50.

Em seguida, construa a parte inferior do muro utilizando o comando Extrude.
Para a altura digite a medida 25 que corresponde a 25 cm na escala 1/10.


Desenho, Geometria e Arquitetura On-Line
www.mat.uel.br/geometrica


Resumo. Maria Bernadete Barison apresenta aulas práticas sobre
PERSPECTIVAS em Geometria Descritiva Geométrica vol 2 n.2d. 2006



7
Depois desenhe a base da parte superior do muro que é um retângulo de 87 x 24
cm. Como o retângulo deve estar centrado na base inferior do muro, desenhe-o
separado ao lado. Pode desenhar uma polilinha de 87 x 24 na janela da
perspectiva.

Em seguida, transforme o retângulo na parte superior do muro utilizando o
comando Extrude. Digite a medida 43 que é a altura.


Desenho, Geometria e Arquitetura On-Line
www.mat.uel.br/geometrica


Resumo. Maria Bernadete Barison apresenta aulas práticas sobre
PERSPECTIVAS em Geometria Descritiva Geométrica vol 2 n.2d. 2006



8
Agora mova a parte superior para cima da parte inferior do muro. Antes desenhe
duas diagonais para achar o centro. Caso a perspectiva esteja no Hidden, para
desativá-lo utilize o comando 3D Wireframe que se encontra no Shade-VIEW.

O próximo passo é mover o bloco. Utilize o comando Move. Ao entrar no comando
Move, selecione o bloco superior, pressione enter, clique sobre a interseção das
diagonais do bloco superior e depois sobre a interseção das diagonais do bloco
inferior.


Desenho, Geometria e Arquitetura On-Line
www.mat.uel.br/geometrica


Resumo. Maria Bernadete Barison apresenta aulas práticas sobre
PERSPECTIVAS em Geometria Descritiva Geométrica vol 2 n.2d. 2006



9
Depois apague as diagonais.

Em seguida, junte os dois blocos utilizando o comando Union que se encontra no
Menu MODYFY - Solids Editing. Ao entrar nesse comando, selecione os dois blocos
e pressione enter.


Desenho, Geometria e Arquitetura On-Line
www.mat.uel.br/geometrica


Resumo. Maria Bernadete Barison apresenta aulas práticas sobre
PERSPECTIVAS em Geometria Descritiva Geométrica vol 2 n.2d. 2006



10
Depois esconda as arestas invisíveis do muro utilizando o comando Hidden que se
encontra no Menu VIEW - Shade.

Para visualizar o muro na perspectiva dimétrica (aproximado) utilize o comando
3D Orbit que se encontra no Menu View.
