Manual FTOOL exemplo de pórtico.

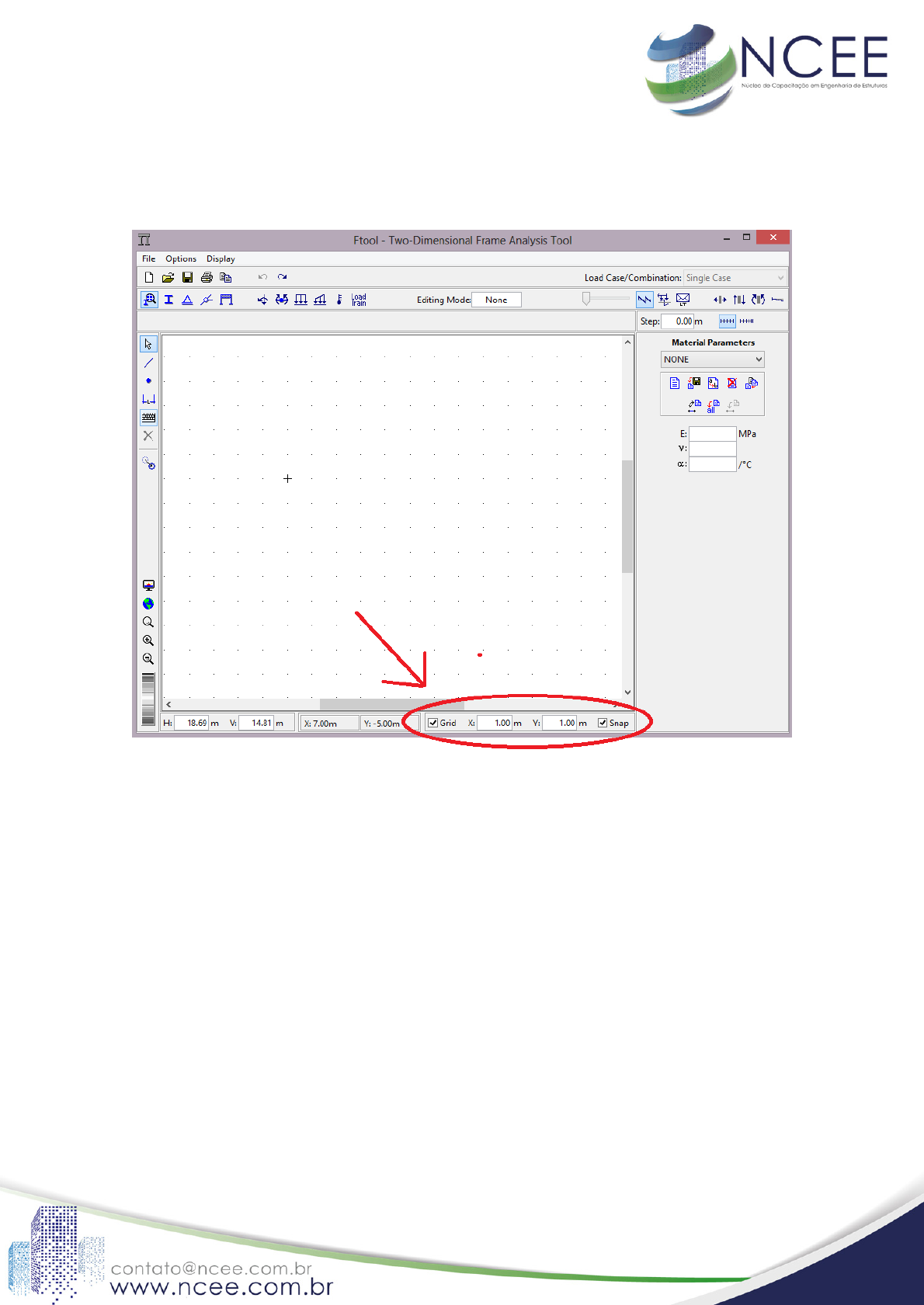

1o – Inicialmente é recomendável ativar o “Grid” e o Snap para facilitar a introdução da
geometria da estrutura.

2º Passo – Criar barras
Para criar barras é necessário clicar no botão “insert member”




Para a criação da barra basta clicar no ponto inicial e final da barra. É importante notar
que o cursor do mouse acompanha os pontos do “Grid” definido no item anterior e o
comprimento da barra é mostrado no canto superior esquerdo da tela.






3º Passo – Criar nós
Após a criação das barras que definem a geometria da estrutura é necessário criar os
nós aonde serão aplicados carregamentos concentrados ou aplicadas vinculações
externas (apoios). Note que nas extremidades das barras os nós já são criados
automaticamente pelo ftool. Para criar os nós basta clicar no botão “insert node” e
clicar na posição desejada.

4º Passo – Inserir vinculações (Apoios)
Para inserir as vinculações basta clicar no botão “Support conditions”, selecionar o nó
o qual a vinculação deve ser aplicada (perceba que o nó quando selecionado fica
vermelho), definir a vinculação (livre, ou fixo) e clicar no botão “Apply support
condition”




5º Passo – Criação e aplicação de carregamentos
O Ftool permite a aplicação de carregamentos nodais, uniformemente distribuído, e
linearmente distribuído. Basta selecionar o tipo de carregamento desejado nos botões
mostrados na figura abaixo e clicar no botão “Create New...”




Em seguida dê o nome ao carregamento e clique em “Done” , como mostra a figura a
seguir




Então, basta selecionar os nós que devem receber o carregamento, inserir o valor da
força e⁄ou momento desejado e clicar no botão “Apply..”, em seguida as forças
aplicadas no nó vão aparecer na tela conforme ilustrado na figura abaixo.






Basta repetir este processo quantas vezes forem necessárias para os os diversos
carregamentos.
6º Passo – Criação e aplicação de material
Para a criação do material deve-se selecionar a opção “Material Parameters” circulada
em vermelho na figura abaixo, e em seguida clicar na opção “Create new Material
Parameters”.




Dê nome ao material e clique em “Done”




Feito isso, defina as propriedades do material, selecione as barras que possuem este
material (As barras selecionadas serão exibidas em vermelho) e clique em “Apply
current material to selected members”





7º Passo – Criação e aplicação de seções
De forma análoga à criação do material devemos definir e aplicar seções transversais
às barras. Para isto, clique em “Section Properties” e, em seguida, “Create new
section properties”



”.
Então, deve-se definir o nome da seção e é possível escolher dentre alguns tipos pré-
definidos pelo FTOOL de seção. Neste exemplo utilizaremos o Retângulo, para isso
basta selecionar “Rectangle”. Em seguida clique em “Done”




Agora devemos inserir as propriedades do retângulo ( base (b) e altura (d) ). E em
seguida, selecionar as barras que terão esta seção transversal e clicar em “Apply
current section to selected members”




Repita este processo quantas vezes for necessário.
Neste exemplo foi aplicado aos pilares um retângulo com dimensão 30cmx30cm
OBSERVAÇÃO: Para processar o modelo é necessário que todos as barras
possuam material e seção transversal aplicadas.
8º Passo – Salve o modelo
Para o processamento do modelo é necessário salvar antes




9º Passo – Processar o modelo
Para processar o modelo basta clicar em um dos botões de resultados mostrados na
figura abaixo.
Para ver os resultados basta clicar em um destes botões.
Cada um representa um tipo de resultado
“Axial Force” = Força Normal
“Shear Force” = Força Cortante
“Bending Moment” = Momento fletor
“Deformed configuration” = Deslocamentos
