Conceito de Tensão e seus tipos

Pré-visualização|Página 1 de 3

Tensão de Tração sinal +
Tensão de Compressão sinal -
Usada quando não temos uma distribuição uniforme de tensão
Símbolo: σ
Várias barras e hastes no mundo só recebem cargas axias, normalmente nas extremidades,
causando distorção localizada
Para determinar a distribuição da tensão média é preciso assumir algumas premissas
Tensão é a intensidade de uma força dividido pela área da seção
A tensão pode ser classificada de duas formas: Tensão de cisalhamento e Tensão Normal
Tensão Normal
Essa tensão só depende das forças normais a superfície, possuindo dois tipos:
Tensão Normal média
Tensão normal média em uma barra com carga axial
Conceito
É a força que causa a tensão
Unidade: Pa
É quando as forças aplicadas no elemento
possuem a mesma intensidade
Forças de tração ou compressão que agem
na direção do comprimento da peça
1ª Premissa
A barra precisa permanecer reta antes e depois
da carga ser aplicada. A seção transveral deve
permanecer plana durante a deformação
2ª Premissa
Para que a barra sofra deformação uniforme é necessário
que a força seja aplicada 90º da área e que o material
seja homogêneo e isotrópico

Seu símbolo é τ
Nessa tensão existe duas forças a força cortante (V), que é a força que causa o cisalhamento, e a força
transmitida (F)
Não é uniforme
A fórmula τ = V/A só é apropriado para avaliar a resistência de pequenas conexões
Cisalhamento Simples
Quando temos apenas uma superficie em contato com outra
Geralmente feito por parafus e pinos
Relação das forças: V = F
Cisalhamento Diplo
Quando uma conexão precisa transmitir uma força F de uma peça central para duas peças
laterais
Relação das forças: F = V/2
Para que isso não ocorra é necessário restringir a tensão que é aplicada no objeto
A tensão admissivel restringe a carga que pode ser aplicada para um valor menor do que a carga que
o elemento pode suportar
Tensão de Cisalhamento
A tensão de cisalhamento só depende das forças paralelas a superfície
Distribuição da tensão de cisalhamento
Tipos de tensão de cisalhamento
Tensão Admissível
Todo objeto possui uma carga máxima que pode suportar, que depende da forma com que foi projetado,
quando a tensão ultrapassa esse valor pode ocorrer problemas como: rompimento ou danificação
Parafusos, pinos e suportes colados

Usa-se para especficar a carga admissível de um elemento
Esse fator é achado através de experiência
Valores
O fator de segurança é sempre maior que 1
Normalmente os valores são padrões
Valores específicos dependem dos tipos de materiais usados e a finalidade
Fórmula: ou
É adotado premissas simplificadores em relação ao comportamente de materiais que são usado para
projetar um acomplamento simples
Caso um acomplamento seja submetido a uma força noromal em uma seção, a area dessa seção
exigida é baseada nas seguintes fórmulas:

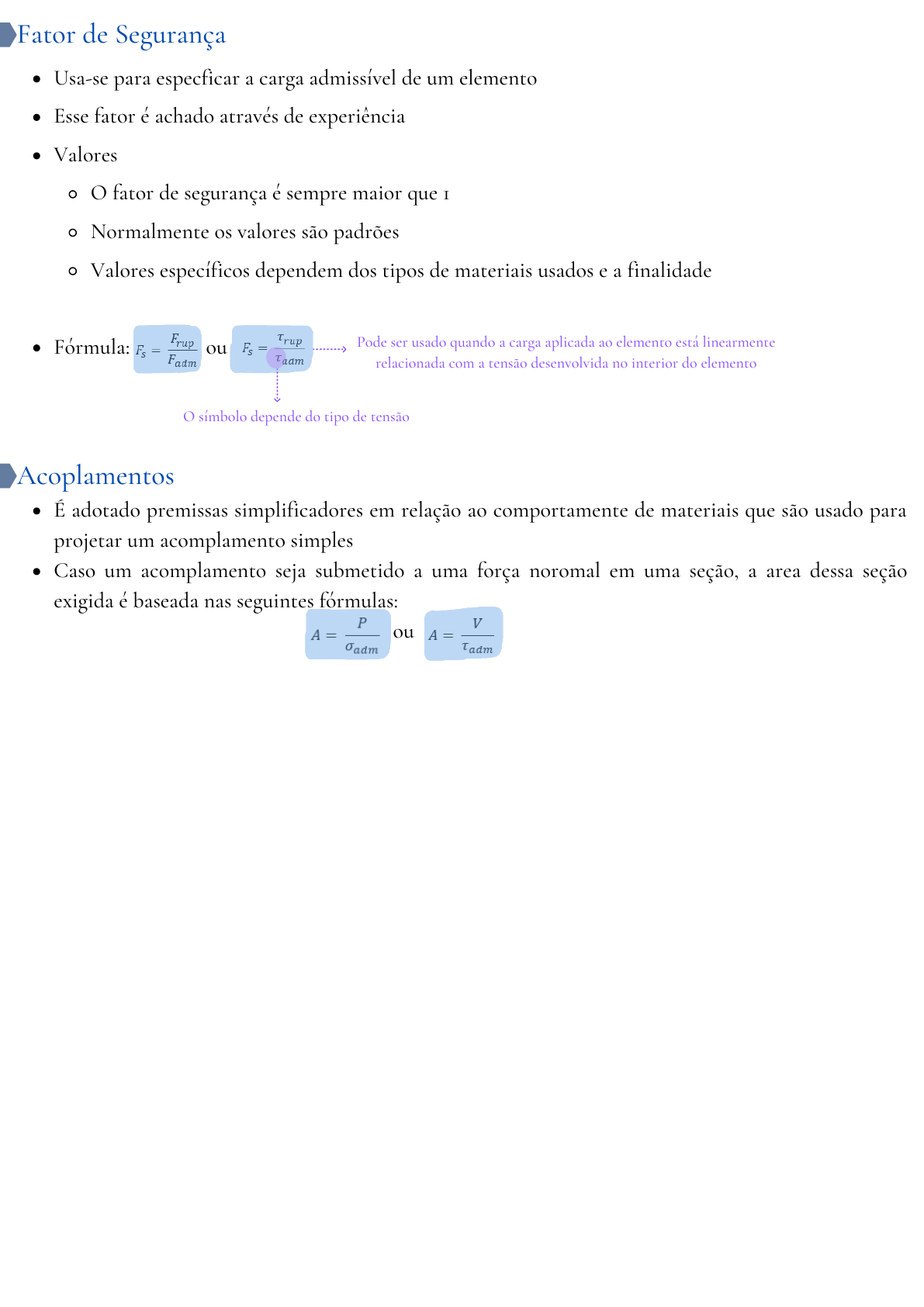

Fator de Segurança
Acoplamentos
ou
Pode ser usado quando a carga aplicada ao elemento está linearmente
relacionada com a tensão desenvolvida no interior do elemento
O símbolo depende do tipo de tensão
