Capacitores, Capacitância, Energia Armazenada e Dialéticos

Pré-visualização|Página 1 de 5

Cada placa é conectada a um terminal de uma bateria, e essa bateria atua como fonte de diferença de
potencial
Quando o capacitor está descarregado a bateria cria um campo elétrico nos fios de ligação quando as
conexões são estabelecidas
Esse campo elétrico aplica uma força aos elétrons no fio no lado de fora, próximo da placa, que
começam a se movimentar.
Elétrons se deslocam do fio para a placa ( Placa - )
Coloca elétrons na placa
Elétrons se deslocam da placa para o fio ( Placa + )
Retira elétrons da placa
A movimentação dos elétrons acontece até que a placa, o fio e o terminal alcancem o mesmo
potencial elétrico, quando esse equilibro ocorre deixa de existir a diferença de potencial entre o
terminal e a placa. Com isso deixa de existir o campo elétrico no fio e os elétrons param de se mover.
Fórmula:
Unidade: Farad (F)
Sempre é uma grandeza positiva
Conceito
Capacitores são dois condutores que são chamados de placas, que quando eles possuem a mesma carga de
mesmo módulo e sinais oposto gera uma diferença de potencial ΔV entre eles.
Funcionamento
1.
2.
3.
4.
Capacitância
A capacitância de um capacitor é a capacidade dearmazenar uma quantidade de carga por unidade de
diferença de potencial
Características

A diferença de potencial e a carga são expressas como grandezas positivas
Normalmente são capacitância pequenas
Normalmente usa-se microfarads(10-6F) e picofarads (10-12F)
Na prática usa-se mF e mmF
Em um único também existe capacitância
Quando temos um único condutor as linhas de campo dele são como uma carcaça de geometria
similar, podemos considerar essa carcaça sendo o segundo condutor
A capacitância de uma esfera carregada e isolada:
Densidade Superficial:
Campo Elétrico:
Quando as placas estão muito próximas supomos que o campo elétrico é uniforme entre as
placas e igual a zero em outros pontos
Diferença de potencial:
Capacitância:
Geometria
A geometria desses capacitores influência a capacidade de armazenamento dos mesmos
Distância
Quando se modifica a distância de um capacitor temos uma diferença de potencial entre as
extremidades dos fios que ligam a bateria ao capacitor, gerando assim novamente o campo
elétrico que movimenta as cargas até que essa diferença não exista
Um único condutor

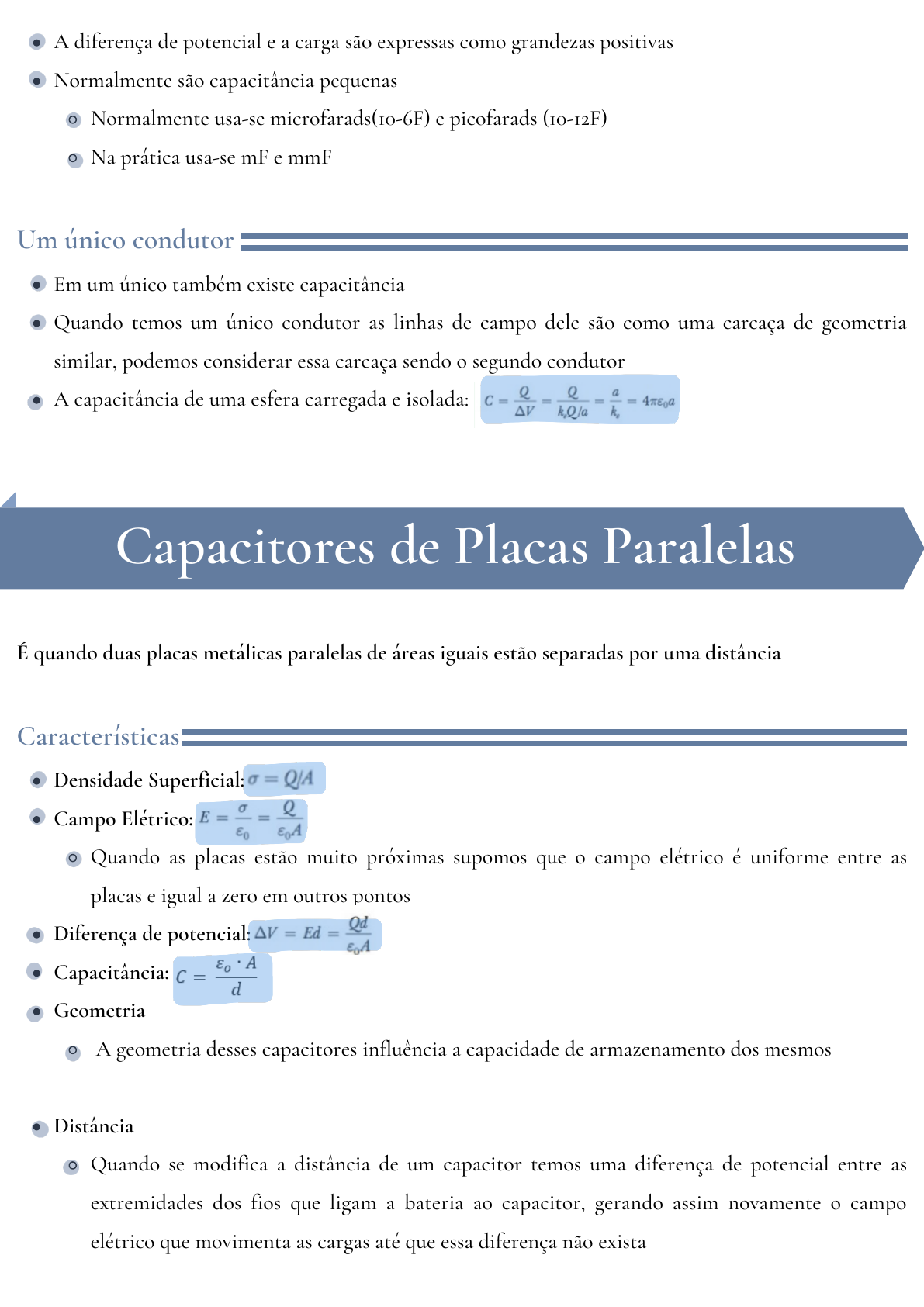

Capacitores de Placas Paralelas
É quando duas placas metálicas paralelas de áreas iguais estão separadas por uma distância
Características

Em um circuito elétrico se usa a representação gráfica chamada diagrama de circuito, que usa
símbolos de circuito para representar os diversos elementos do mesmo
Os capacitores estão conectados ao mesmo terminal
Diferença de potencial Igual entre eles
A carga total A soma de todas as cargas
Capacitância:
Representação:
Os capacitores estão conectados um ao outro
Diferença de Potencial A soma de todas
Carga Igual para todos os capacitores
Capacitância:
Representação:

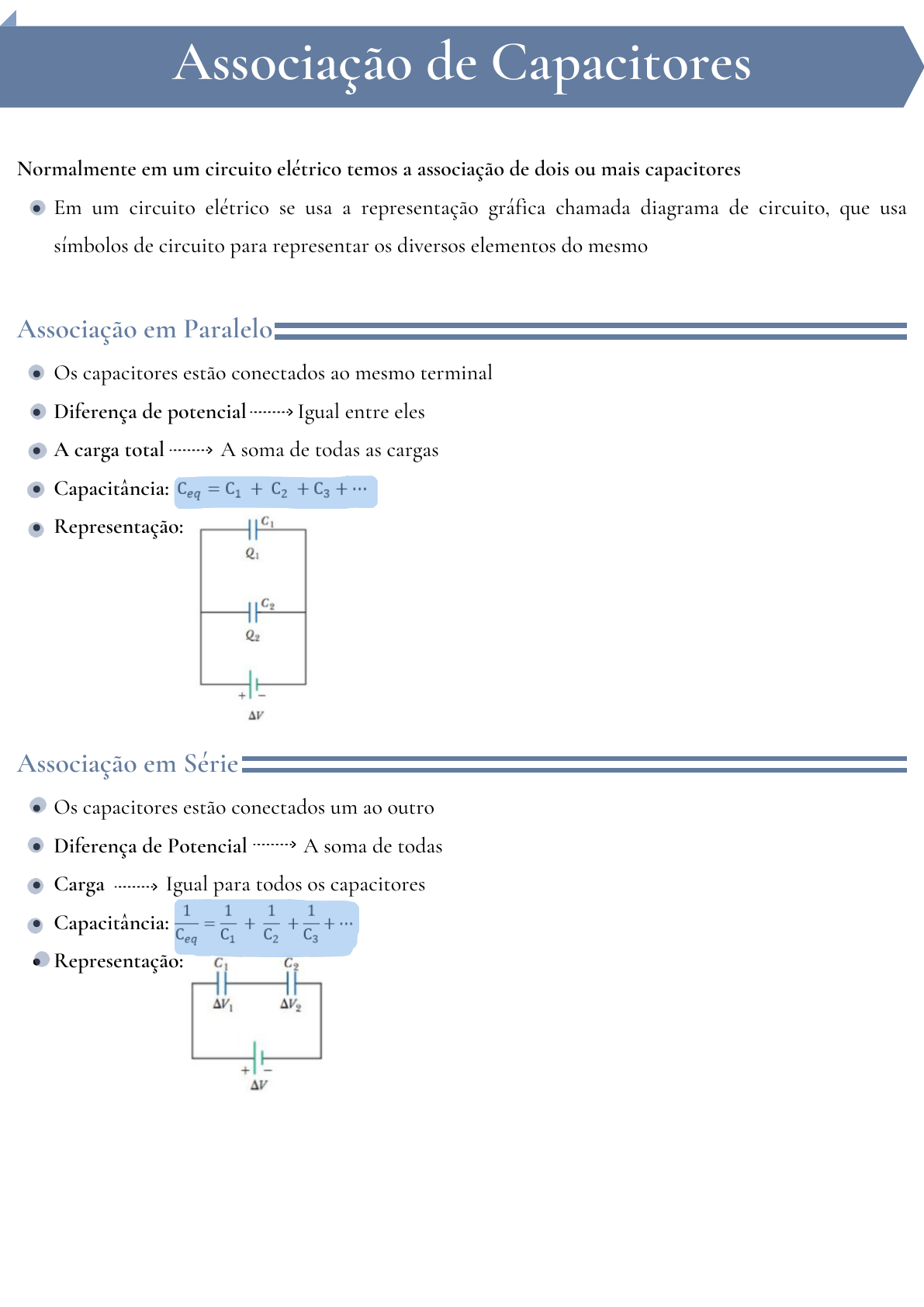

Associação de Capacitores
Normalmente em um circuito elétrico temos a associação de dois ou mais capacitores
Associação em Paralelo
Associação em Série
