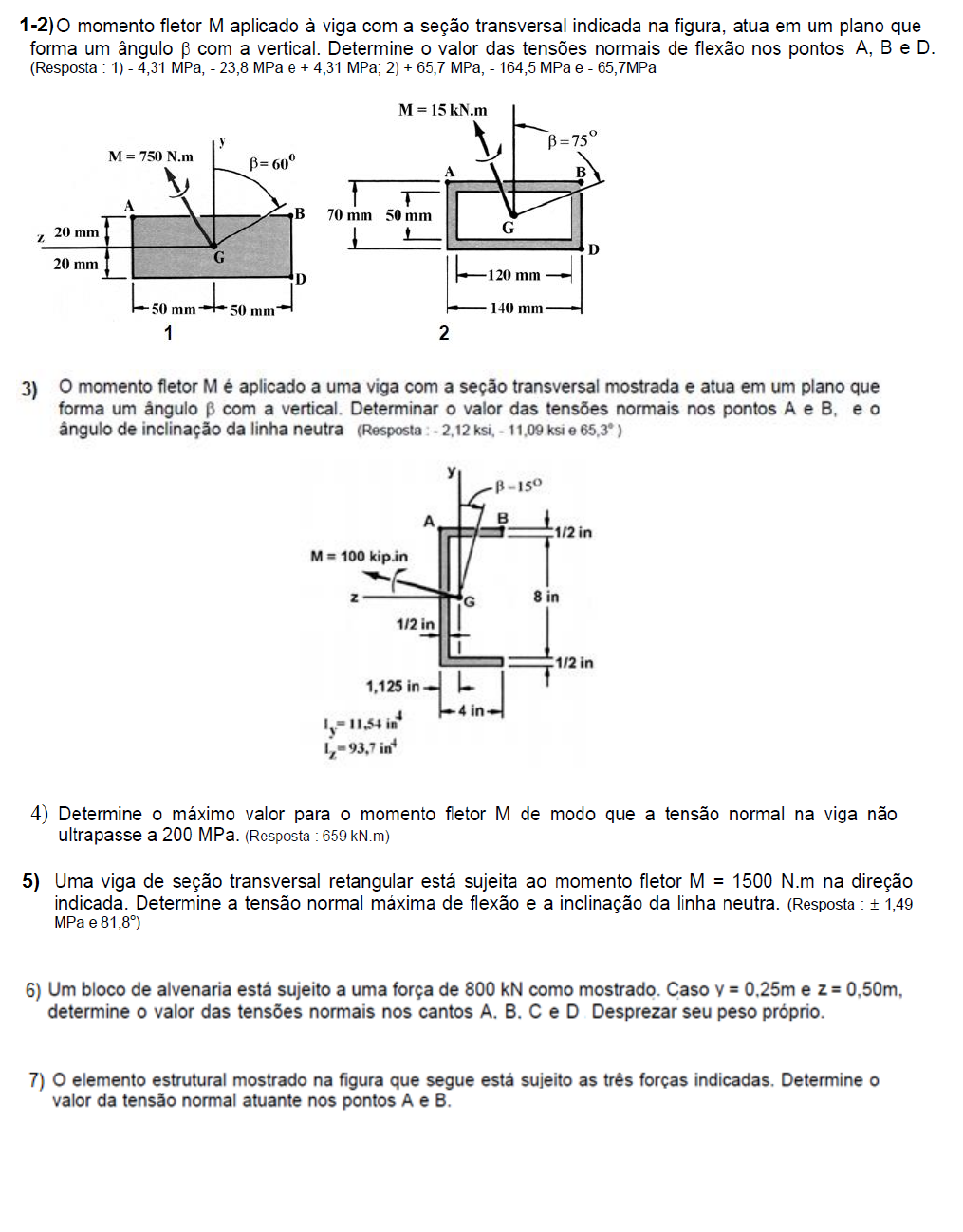

- 3ª LISTA DE RESISTÊNCIA DOS MATERIAIS II– Flexão -



















































Respostas:6) σA=9,9kPa, σB=-49,4kPa, σC=-128kPa, σD=-69.1kPa
 7) σA=-21.3psi, σB=-12,2psi

8)Duas barras de latão são unidas firmemente a duas barras de alumínio, formando a
seção composta mostrada. Usando os dados abaixo, determinar o maior momento fletor
permissível, quando a viga é encurvada em torno de um eixo horizontal.
Resposta:M=2,22kNm

9)Uma viga de concreto é reforçada por três barras de aço, colocadas como indicado. Os
módulos de elasticidade são de 20GPa para o concreto e de 200GPa para o aço. Usando
uma tensão admissível de 10MPa para o concreto e de 150MPa para o aço, determinar o
maior momento fletor que pode ser aplicado à viga. Resposta: M=79,1kNm

10) A viga de concreto reforçada, como mostrado, é submetida a um momento fletor de
55kNm. Sabendo-se que os módulos de elasticidade são de 25GPa para o concreto e de
200GPa para o aço, determinar: (a) a tensão no aço; (b) a máxima tensão no concreto.
Respostas: (a) 158,8MPa (b)-13,05MPa
11) A viga de concreto armado é feita de duas hastes de reforço de aço. Se a tensão de
tração admissível par o aço for (σaço)adm=280MPa e a tensão de compressão admissível
para o concreto for (σconc)adm=21MPa, determine o momento máximo M que pode ser
aplicado à seção. Considere que o concreto não pode suportar uma tensão de tração.
Eaço=200GPa, Econc=26,5GPa. Resposta: 127,98kNm

12) A viga em U de aço é usada para reforçar a viga de madeira. Determine a tensão
máxima no aço e na madeira se a a viga for submetida a um momento de M=850lb.ft
Eaço=29(10
3)ksi, Emad=1600ksi. Respostas: σaço=-1,4ksi σmad=-77psi
