Defeito de grafita chunky no ferro fundido nodular

Prévia do material em texto

DEFEITO DE GRAFITA CHUNKY NO FERRO NODULAR
James D. Mullins, Sorelmetal Technical Services

 Um dos maiores problemas que os metalurgistas da RIT Serviços Técnicos
vinham atravessando quando nós visitamos a fundição era a grafita chunky. Ela é
especialmente comum em fundições que trabalham na produção de fundidos com uma
grande variedade de tamanhos de seções usando ligas e composições básicas. A grafita
chunky ocorre somente nos centros térmicos de fundidos com seções pesadas (seções
maiores que 50 mm de espessura), como mostram as figuras 1 e 2.

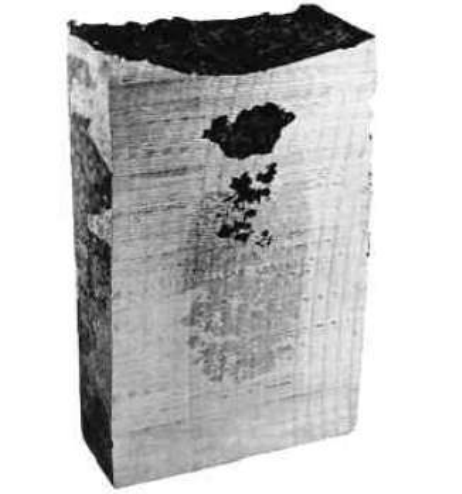

Figura 1 – Seção de um fundido de ferro nodular com 125 x 125 x 250 mm de espessura
contendo grafita chunky. A presença da grafita chunky é evidenciada pelos pontos
escuros no centro térmico na superfície do corte da serra.

 Se a fundição tem que manter um excesso de cério e a grafita chunky não pode
ser facilmente removida pela mudança das ligas de tratamento, então a adição de um
elemento formador de grafita lamelar pode ser necessário para eliminar a grafita
chunky. O elemento mais fácil de ser encontrado e utilizado é o antimônio (Sb). Uma
adição de 0,005% Sb para uma seção pesada (maior que 50 mm) para estruturas
ferríticas geralmente eliminará a grafita chunky (figura 3). Além de eliminar a grafita
chunky, a adição de Sb melhora a nodularidade e a contagem de nódulos. Ambas
melhorias são úteis na obtenção de boas propriedades em seções pesadas.
 Uma vez que o Sb é um elemento forte estabilizador de perlita, uma adição de
0,02% Sb com 0,01% Ce não somente produzirá uma boa estrutura da grafita, mas
também promoverá uma matriz 100% perlítica.

Figura 2 – Grafita chunky vista no microscópio óptico – ampliação 80X.


Figura 3 – Estrutura da grafita no centro do cubo de 200 mm. A) Adição de 0,005% Sb.
B) Sem adição de Sb.
