Instrumentação Eletrônica


Prof: Francisco de Assis Scannavino Junior Disciplina: Instrumentação Eletrônica


Prática 1 – Método de medição de resistência por ponte de medição (Ponte de Wheatstone)


OBJETIVO

 Revisão do uso da ponte de Wheatstone;
 Utilizar a ponte de Wheatstone para medir a resistência através de simulação
computacional.

TEORIA

A ponte de Wheatstone é um circuito composto por resistores arranjados de tal forma, a
obter-se em um determinado ramo uma corrente nula, ou seja, situação denominado de equilíbrio
da ponte. Esse circuito é mostrado na Figura 1.

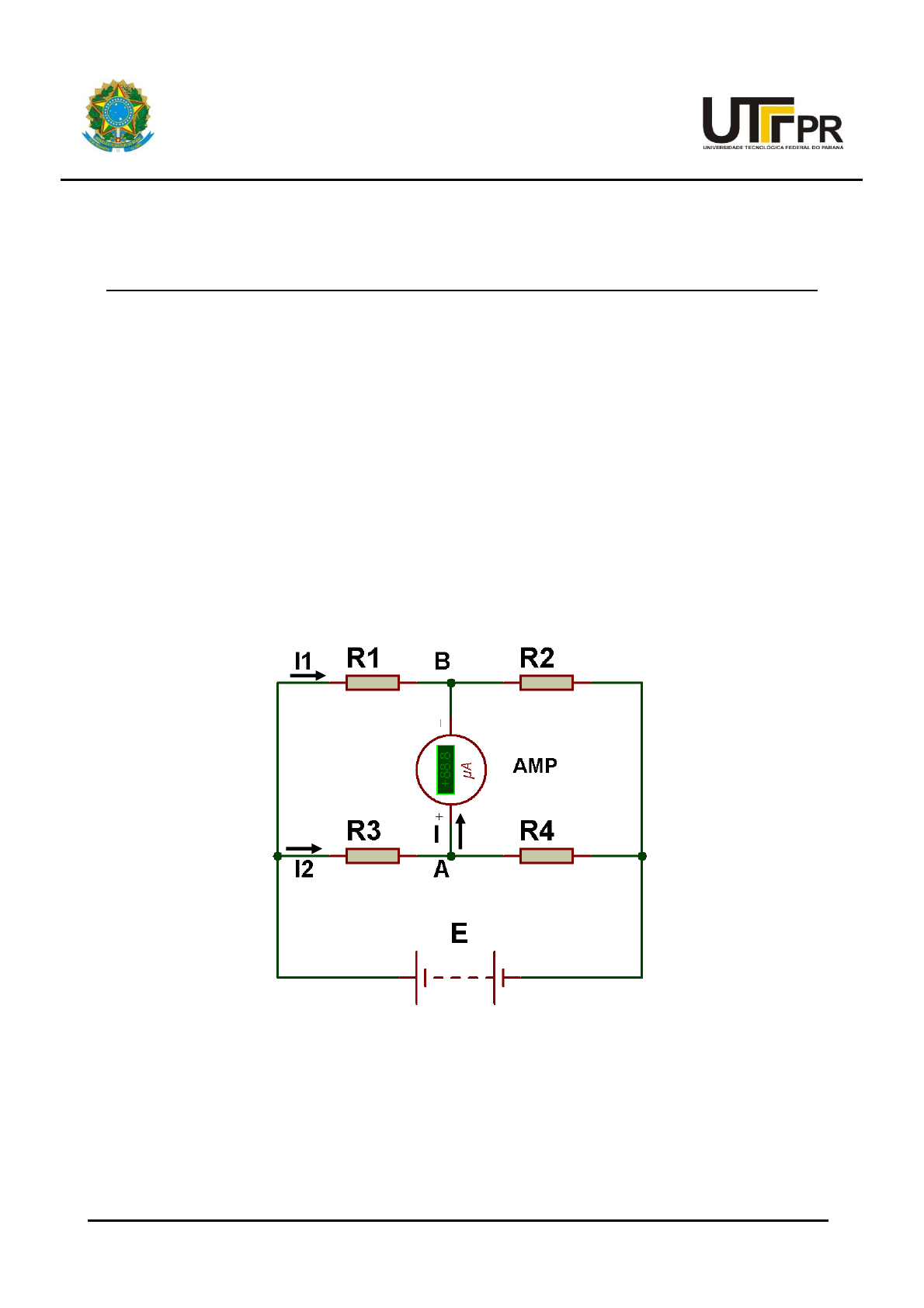

Figura 1. Ponte de Wheatstone


Para o circuito estar equilibrado, a corrente I deve ser igual a zero e para tanto a tensão VAB
deve ser nula. Nessas condições, temos que a corrente I1 percorre R1 e R2 e a corrente I2 percorre
R3 e R4, pois não há deriva dessas correntes para o fio central.


Ministério da Educação
UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ
Campus Cornélio Procópio
Diretoria de Graduação e Educação Profissional
Departamento de Engenharia Elétrica
Curso de Engenharia Eletrônica



Instrumentação Eletrônica


Logo, podemos escrever que:

𝑽𝑹𝟏 = 𝑽𝑹𝟑 𝒆 𝑽𝑹𝟐 = 𝑽𝑹𝟒

𝑜𝑛𝑑𝑒: 𝑉𝑅1 = 𝑅1𝐼1 (𝑡𝑒𝑛𝑠ã𝑜 𝑛𝑜 𝑟𝑒𝑠𝑖𝑡𝑜𝑟 𝑅1), 𝑉𝑅2 = 𝑅2𝐼1(𝑡𝑒𝑛𝑠ã𝑜 𝑛𝑜 𝑟𝑒𝑠𝑖𝑠𝑡𝑜𝑟 𝑅2),
𝑉𝑅3 = 𝑅3𝐼2(𝑡𝑒𝑛𝑠ã𝑜 𝑛𝑜 𝑟𝑒𝑠𝑖𝑠𝑡𝑜𝑟 𝑅3 𝑒 𝑉𝑅4 = 𝑅4𝐼2 (𝑡𝑒𝑛𝑠ã𝑜 𝑛𝑜 𝑟𝑒𝑠𝑖𝑠𝑡𝑜𝑟 𝑅4)

substituindo, temos:
𝑹𝟏𝑰𝟏 = 𝑹𝟑𝑰𝟐 𝒆 𝑹𝟐𝑰𝟏 = 𝑹𝟒𝑰𝟐

Portanto, podemos escrever que:

𝑰𝟐
𝑰𝟏
=
𝑹𝟏
𝑹𝟑
=
𝑹𝟐
𝑹𝟒


onde a igualdade R1/R3 = R2/R4 é a relação entre os resistores para obter-se a situação de equilíbrio
da ponte.
Uma das aplicações da Ponte de Wheatstone é a medida de resistência com grande precisão.
Para tanto, montamos o circuito, mostrado na Figura 2.

Figura 2. Ponte de Wheatstone para medida de resistência


Ministério da Educação
UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ
Campus Cornélio Procópio
Diretoria de Graduação e Educação Profissional
Departamento de Engenharia Elétrica
Curso de Engenharia Eletrônica



Instrumentação Eletrônica


 No circuito acima, observamos que o resistor desconhecido Rx será colocado entre dois
pontos num dos braços da ponte. Enquanto que no outro braço, colocamos um potenciômetro para
ajustarmos a situação de equilíbrio da ponte, ou seja, ajustamos o valor da corrente do micro-
amperímetro para zero. Feito isso, aplicamos a relação 𝑅𝑋 = (
𝑅1
𝑅𝟑
) . 𝑅𝑫𝑬𝑪, onde conhecendo-se os
valores de R1, R2 e RDEC, determina-se o valor de Rx.


RECURSOS

Computador;
Software de Simulação Proteus.

PROCEDIMENTO
1) Através do Proteus, monte o circuito da Figura 3. No menu do lado esquerdo, selecionar a
opção Instruments, depois DC AMMETER e no Edit Component/Display Range selecionar
Microamps para inserir o microamperímetro. O RDEC é um POT-HG de 100kΩ.


Figura 3 – Ponte de Wheatstone


Ministério da Educação
UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ
Campus Cornélio Procópio
Diretoria de Graduação e Educação Profissional
Departamento de Engenharia Elétrica
Curso de Engenharia Eletrônica



Instrumentação Eletrônica



Meça e anote no Quadro 1, as tensões iniciais nos resistores e na década. Ajuste o
potenciômetro para 5 kΩ.

R R1 R2 RX RDec

V


Quadro 1

2) Utilizando o circuito da Fig. 3, substitua o valor do resistor RX pelos valores descritos no
Quadro 2. Ajuste o equilíbrio da ponte para cada resistor e anote o valor ajustado de RDEC
no quadro 2 e ilustre com a imagem do circuito simulado na qual ilustra o equilíbrio da
ponte, ou seja, o display do amperímetro deve estar zerado.

RX RDEC
20kΩ


50kΩ
100kΩ
150kΩ
180kΩ
 Quadro 2










Ministério da Educação
UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ
Campus Cornélio Procópio
Diretoria de Graduação e Educação Profissional
Departamento de Engenharia Elétrica
Curso de Engenharia Eletrônica



Instrumentação Eletrônica


QUESTÕES

1) Calcular Rx para a Figura 4, sabendo-se que a ponte está no equilíbrio e que o cursor do
potenciômetro está no ponto médio.





Figura 4

2) Estando a ponte em equilíbrio, determine Rx, VAB, VDC, VR3 e I1 para a Figura 5.


Figura 5
