Universidade Federal de Campina Grande
Centro de Ciências e Tecnologia Agroalimentar
Unidade Acadêmica de Ciências e Tecnologia Ambiental
Curso de Graduação em Engenharia Civil

Prof. Leovegildo Souza – Resistência dos Materiais II – 2020.1e
1º Exercício de Revisão

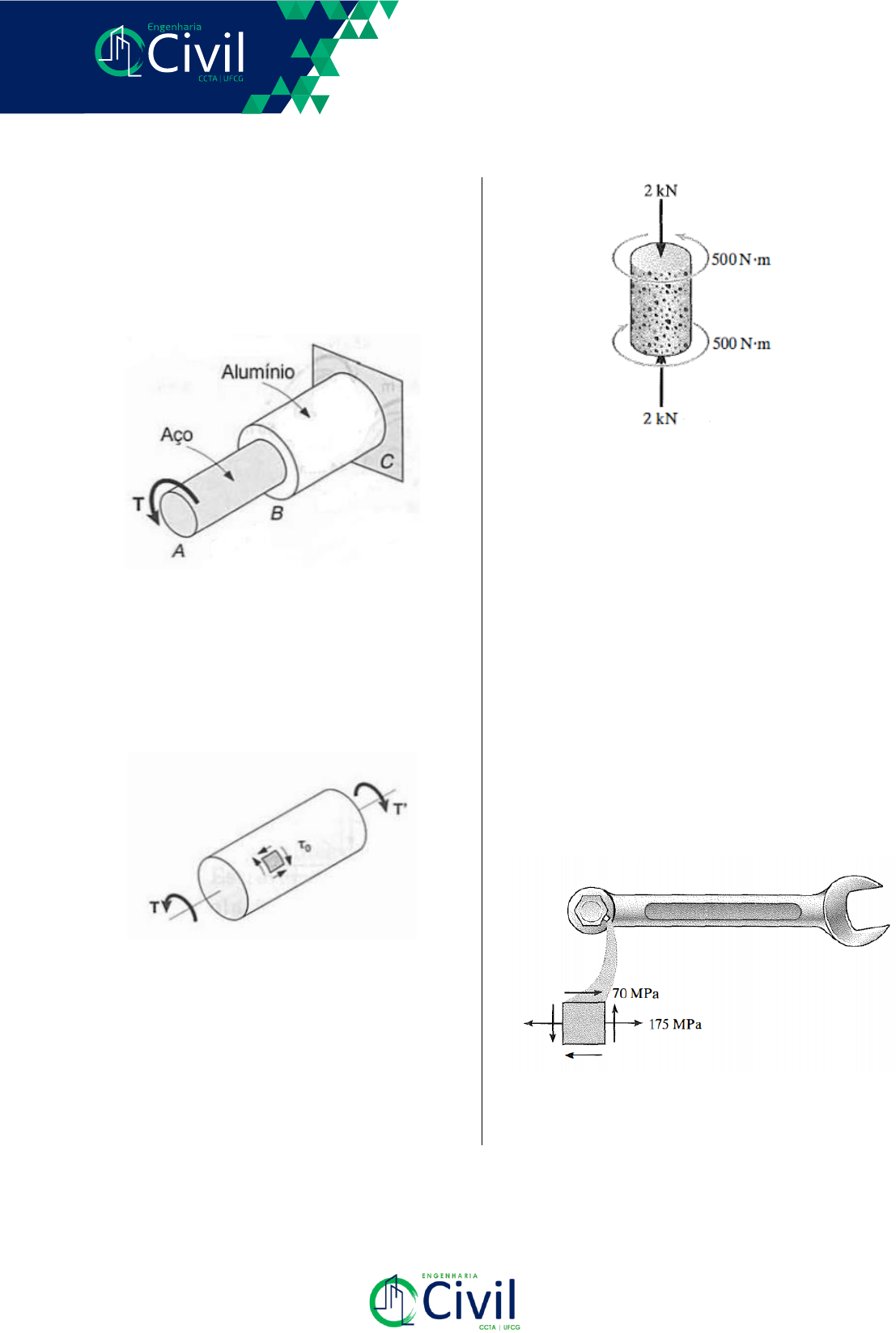

Problema 1 – O eixo AB tem diâmetro de 30 mm
e é feito de um aço com tensão admissível ao
cisalhamento de 90 MPam enquanto que o eixo
BC tem diâmetro de 50 mm e é feito de uma liga
de alumínio com tensão admissível ao
cisalhamento de 60 Mpa. Determine o maior
torque T que pode ser aplicado em A.


Problema 2 – Uma barra de alumínio fundido é
feita de uma liga em que 𝜎𝑈𝑇 = 80 𝑀𝑃𝑎 e 𝜎𝑈𝐶 =
200 𝑀𝑃𝑎. Sabendo-se que a intensidade T dos
torques aplicados é gradual e crescente e,
usando o critério de Mohr, determine a tensão
de cisamento 𝜏0 para que possa ser esperada a
ruptura.


Problema 3 - O pequeno cilindro de concreto
com diâmetro de 100 mm está sujeito a um
torque de 500 N.m e uma força de compressão
axial de 2 kN. Determine se ele falhará de
acordo com a teoria da tensão normal máxima
(cirtério de Mohr). O limite de resistencia do
concreto é σuc = 32 MPa e σut = 7 MPa.



Problema 4 - A tensão de escoamento para
uma liga de urânio é 𝜎𝑒 = 160 𝑀𝑃𝑎. Se uma
peça de máquina for fabricada com esse
material e um ponto crítico no material for
submetido ao estado plano de tensão de modo
tal que as tensões principais sejam 𝜎1 e 𝜎1 =
0,25. 𝜎2 determine o valor de 𝜎1 que causará
escoamento de acordo com a teoria da energia
de distorção máxima (critério de Von Mises).

Problema 5 - O estado de tensão que age em
um ponto crítico sobre uma chave de porca é
mostrado na figura. Determine a menor tensão
de escoamento para o aço que poderia ser
selecionado para a fabricação da ferramenta
com base na teoria da energia de distorção
máxima (critériod e Von Mises).
