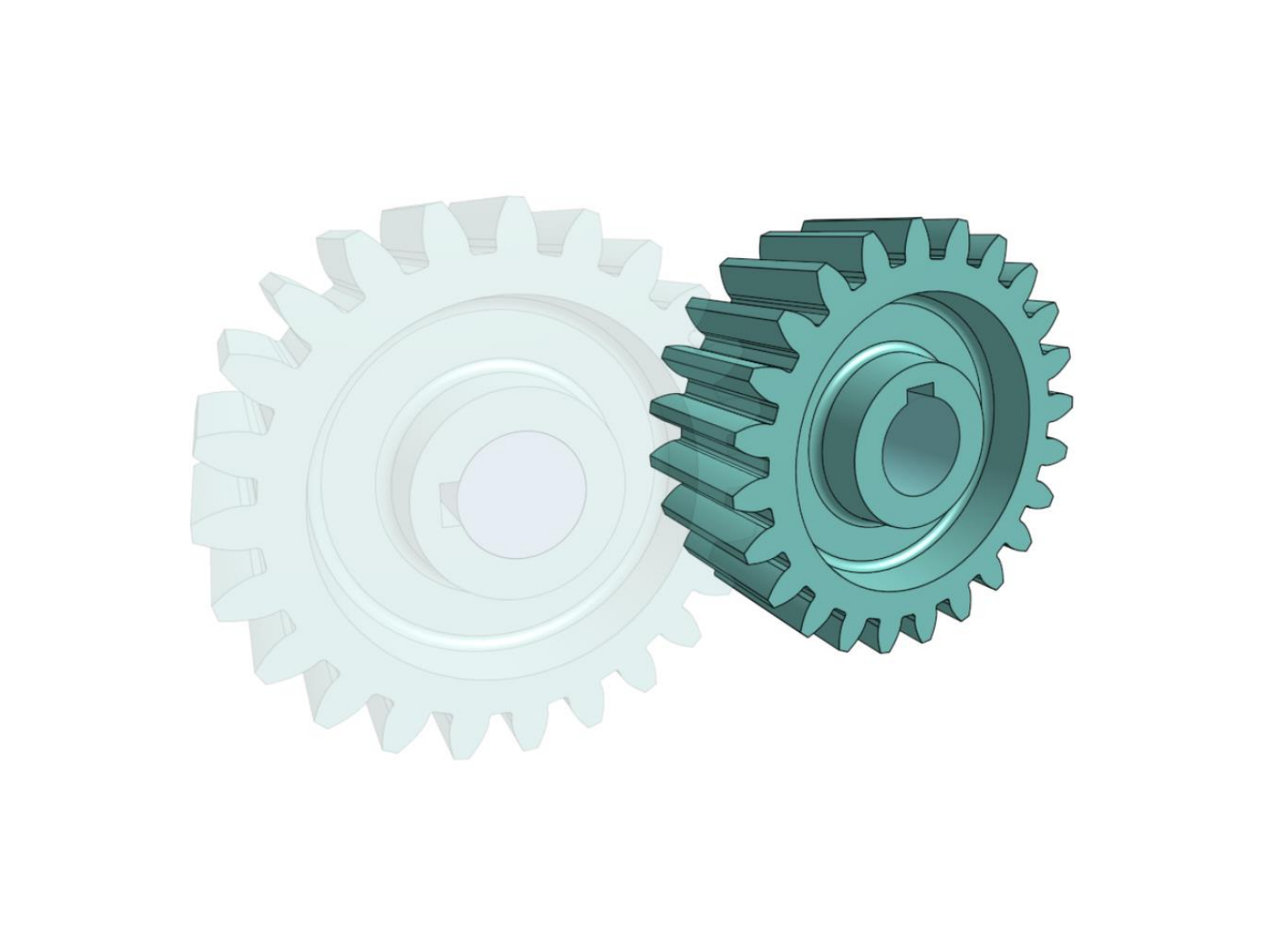

COMO DESENHAR UMA ENGRENAGEM NO ONSHAPE

Prévia do material em texto

Arquivo de apoio para o desenho de engrenagens cilíndricas de dentes retos
Desenvolvido por: Prof. Guilherme Lima
Disciplina: Elementos Orgânicos de Máquinas II
Março de 2021
Primeiro passo para o desenho no onshape:

Desenhar os círculos de raiz, base, primitivo e de adendo.
segundo passo para o desenho no onshape:

Desenhar o círculo de adendo da engrenagem par, a linha de ação e encontrar o
comprimento de ação.
Terceiro passo para o desenho no Onshape:

Traçar o perfil evolvente com base no círculo de base.
1) Neste caso, optou-se por
segmentar de 7 em 7 graus
(isso é à sua escolha!)
2) Cada linha inclinada
possui um segmento de
reta perpendicular, cujo
comprimento é igual ao
arco calculado pelo raio de
base e seu respectivo
ângulo. S=R.ϴ
Por exemplo: S=R.ϴ
S = 56,38 x 21° x (π/180) =
20,66 mm
3) Usa-se uma spline para
passar por todos os pontos
formando o perfil.
Círculo
de raiz
Círculo de
adendo
Círculo de
base
Quarto passo para o desenho no Onshape:

Criar o espelhamento do perfil para formar o dente.
1) Na interseção do perfil
com o círculo primitivo,
inicia-se uma linha que
deve ir até o centro.
2) A partir desta linha, cria-se uma
outra com o ângulo que
corresponda exatamente ao arco
igual a largura do dente. ϴ = S/R.
(A largura do dente = S = p/2)
3) A linha de espelhamento
é a bissetriz do ângulo
formado pelas duas linhas
anteriores.
4) Aplica-se o comando
mirror, espelhando o perfil.
Quinto passo para o desenho no Onshape:

Criar um esboço com os diâmetros de raiz, de adendo e o perfil.
1) Cria-se um novo esboço,
mantendo-se a visualização
do esboço anterior e utiliza-
se o comando convert para
capturar as linhas de
interesse.
2) Repare que o perfil vai apenas
do círculo de adendo até o círculo
de base. Para completar o perfil do
dente é preciso fazer linhas retas
que sejam convergentes para o
centro da engrenagem
3) Você pode, neste esboço,
desenhar aberturas centrais,
caso necessário.
Sexto passo para o desenho no Onshape:

Realize a extrusão do cilindro de raiz.
Sétimo passo para o desenho no Onshape:

Realize a extrusão do dente.
Oitavo passo para o desenho no Onshape:

Aplique um padrão circular, criando 24 dentes a partir do primeiro.
Nono passo para o desenho no Onshape:

Arredonde as arestas de pé dos dentes por meio de raios através do comando fillet.
Décimo passo para o desenho no Onshape:

Neste exemplo, optou-se por introduzir alívio de peso por meio de rebaixos.
Décimo primeiro passo para o desenho no Onshape:

Realize o detalhamento para fabricação da engrenagem. Não se esqueça dos dados
técnicos!
