Situação Prática
Cálculo de Cilindro Pneumático
Uma certa indústria fabrica atuadores pneumáticos para diversas aplicações. Recente-
mente, ela recebeu um pedido para a fabricação de um atuador especial para traba-
lhar separando caixas com defeitos em uma indústria de embalagens. Estas caixas,
são deslocadas através de uma esteira industrial e são desviadas por um atuador para
outra esteira que continua deslocando as caixas que estão “OK”. Caso a caixa tenha
algum defeito, um sensor identifica o problema de deformidade e a mesma é desviada

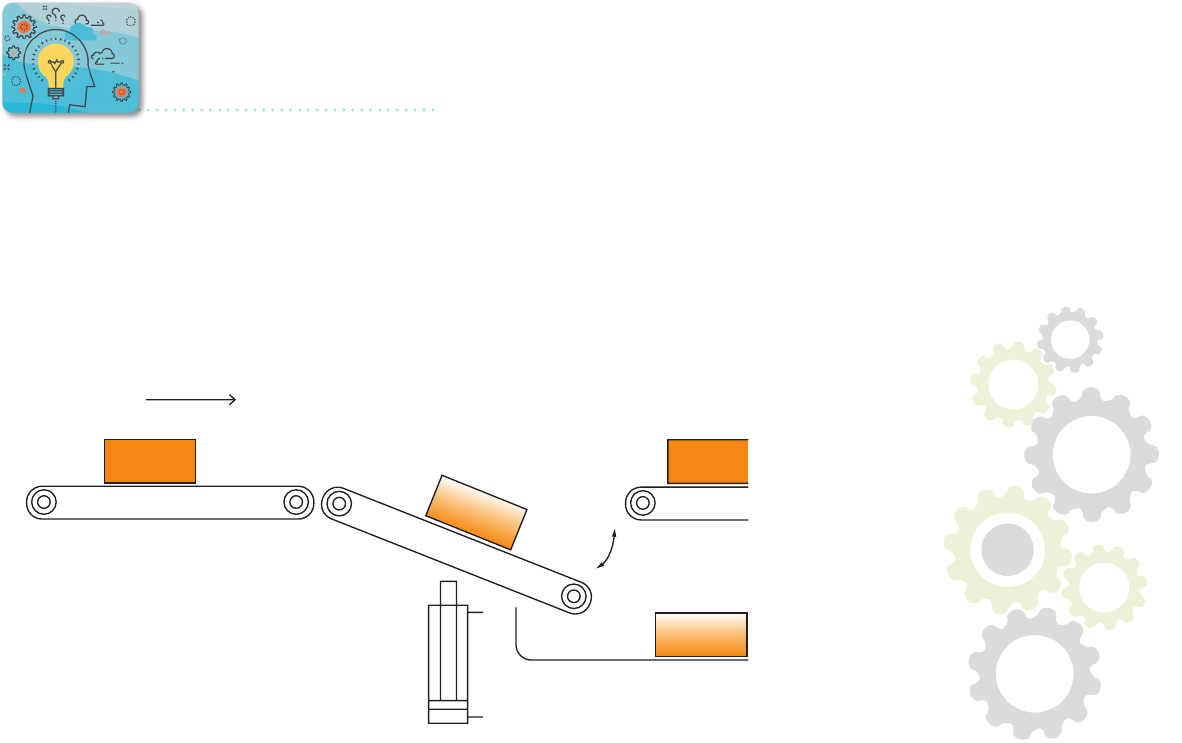

para uma área de “Caixas Rejeitadas” de acordo com que mostra a figura:
Deslocamento
Caixa
Rejeitada
OK
2/2
Você vai participar do projeto deste atuador e para isto precisa calcular as forças de
avanço e retorno do mesmo. Foram dadas algumas especificações para que você con-
siga realizar os cálculos:
» Pressão gerada pelo compressor da indústria: 6 x 105 Pa.
» Êmbolo: F 32 mm
» Haste: F 12 mm
Assista agora à videoaula sobre Situação Prática – Cálculo de Cilindro Pneumático
Para solucionar esta situação prática, você deve desenvolver os cálculos de cilindros
pneumáticos, não se esquecendo de converter as unidades de medida corretamente.
Mas, para isso, veja quais conceitos e habilidades você deve adquirir.
