Circuitos Digitais - Atividade Tema 03 - GABARITO

Prévia do material em texto

Associação Carioca de Ensino Superior
Centro Universitário Carioca
ATIVIDADE PRÁTICA SUPERVISIONADA
DISCIPLINA: Circuitos Digitais
NOME:
NOME:
NOME:
NOME:
UNIDADE: TURMA:
NOTA: RUBRICA DO PROFESSOR:

Valor: 0,6 ponto.

Atividade Prática Supervisionada 3: Tabelas Verdade de Circuitos Combinacionais


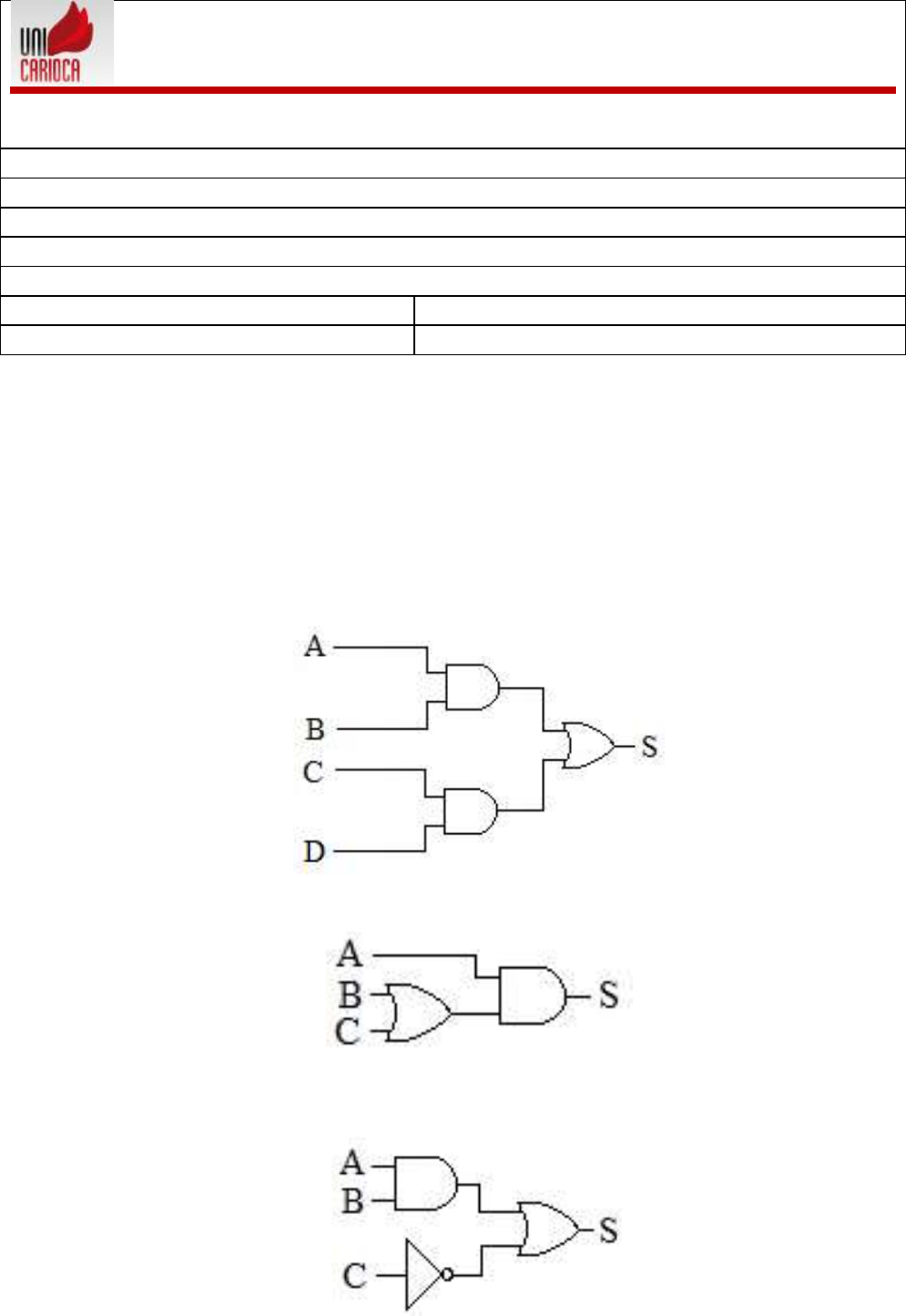

1 – Estabeleça as tabelas verdades dos circuitos a seguir:


a)


b)


c)







http://www.unicarioca.br/index.php
a)

DEC A B C D A.B C.D S
0 0 0 0 0 0 0 0
1 0 0 0 1 0 0 0
2 0 0 1 0 0 0 0
3 0 0 1 1 0 1 1
4 0 1 0 0 0 0 0
5 0 1 0 1 0 0 0
6 0 1 1 0 0 0 0
7 0 1 1 1 0 1 1
8 1 0 0 0 0 0 0
9 1 0 0 1 0 0 0
10 1 0 1 0 0 0 0
11 1 0 1 1 0 1 1
12 1 1 0 0 1 0 1
13 1 1 0 1 1 0 1
14 1 1 1 0 1 0 1
15 1 1 1 1 1 1 1

b)

DEC A B C B + C S
0 0 0 0 0 0
1 0 0 1 1 0
2 0 1 0 1 0
3 0 1 1 1 0
4 1 0 0 0 0
5 1 0 1 1 1
6 1 1 0 1 1
7 1 1 1 1 1

c)

DEC A B C A . B NOT(C) S
0 0 0 0 0 1 1
1 0 0 1 0 0 0
2 0 1 0 0 1 1
3 0 1 1 0 0 0
4 1 0 0 0 1 1
5 1 0 1 0 0 0
6 1 1 0 1 1 1
7 1 1 1 1 0 1
