Prévia do material em texto

Parte superior do formulário
Questão 1
Correto
Atingiu 2,0 de 2,0
Marcar questão
Texto da questão

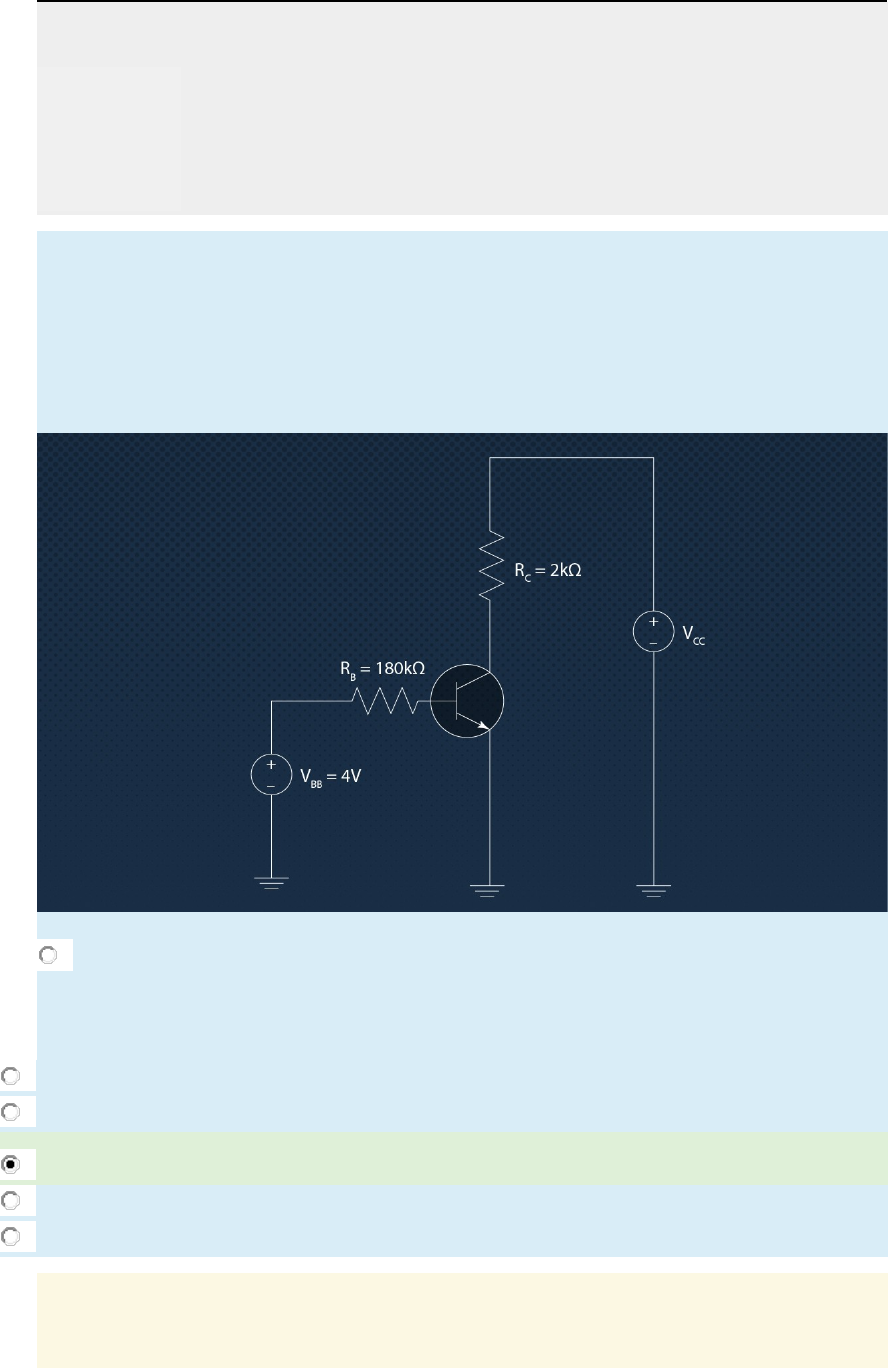

O transistor no circuito da imagem a seguir será utilizado como chave para acionamento de um dispositivo, cuja resistência equivalente é da ordem de 2 kΩ (resistor RC). Qual é a amplitude da fonte VCC para que esse circuito opere em saturação? Considere um ganho de corrente da ordem de 400.

Escolha uma opção:
a. 3,66V.
b. 7,33V.
c. 14,66V.
d. 29,32V.
e. 1,83V.
Feedback
Sua resposta está correta.
A resposta correta é: 14,66V..
Questão 2
Correto
Atingiu 2,0 de 2,0
Marcar questão
Texto da questão
Sabendo que você precisa de uma corrente de coletor com uma amplitude de 10 mA para o circuito apresentado na imagem a seguir, em que faixa de valor deve estar o ganho de corrente (β) do transistor bipolar de junção do circuito?

Escolha uma opção:
a. 301 < β ≤ 400.
b. β > 401.
c. 101 < β ≤ 200.
d. 201 < β ≤ 300.
e. 0 < β ≤ 100.
Feedback
Sua resposta está correta.
A resposta correta é: 201 < β ≤ 300..
Questão 3
Correto
Atingiu 2,0 de 2,0
Marcar questão
Texto da questão
Considerando as características do circuito apresentado na imagem a seguir e um ganho de corrente (β) de 100, determine a amplitude da tensão VCE.

Escolha uma opção:
a. VCE = 4,3V.
b. VCE = 0V.
c. VCE = 0,7V.
d. VCE = 7,7V.
e. VCE = 12V.
Feedback
Sua resposta está correta.
A resposta correta é: VCE = 7,7V..
Questão 4
Correto
Atingiu 2,0 de 2,0
Marcar questão
Texto da questão
Tendo como base o circuito transistorizado apresentado na imagem a seguir, determine os valores da corrente de saturação (ICSAT) e da tensão de corte (Vcorte), considerando uma tensão VCC de 12 volts e uma resistência de coletor de 3,3 kΩ.

Escolha uma opção:
a. ICSAT = 3,63 mA e Vcorte = 0V.
b. ICSAT = 3,63 mA e Vcorte = 6V.
c. ICSAT = 0 mA e Vcorte = 12V.
d. ICSAT = 7,27 mA e Vcorte = 12V.
e. ICSAT = 3,63 mA e Vcorte = 12V.
Feedback
Sua resposta está correta.
A resposta correta é: ICSAT = 3,63 mA e Vcorte = 12V..
Questão 5
Correto
Atingiu 2,0 de 2,0
Marcar questão
Texto da questão
circuito apresentado na imagem a seguir utiliza uma única fonte para polarizar um transistor como chave. Esse transistor tem um ganho de corrente de 100. Dessa forma, determine o valor da resistência RC para que o transistor fique na região de saturação.


Escolha uma opção:
a. RC = 268Ω.
b. RC = 1075Ω.
c. RC = 2150Ω.
d. RC = 537Ω.
e. RC = 134Ω.
Feedback
Sua resposta está correta.
A resposta correta é: RC = 1075Ω..
Parte inferior do formulário
