1

ROTEIRO DE ATIVIDADE DE APRENDIZAGEM
ATIVIDADE REFLEXIVA

Atividade: Estudo de Caso
Temática: Melhoria de um processo de usinagem de eixos de aço carbono 1060
Disciplina: Controle Estatístico de Processos
Prof.º Me. Maykon Cesar Spolti Ferreira

1 Características do Estudo de Caso

 O estudo de caso é um método qualitativo que consiste, geralmente, em uma forma de
aprofundar uma unidade individual. Ele serve para responder questionamentos que o pesquisador não
tem muito controle sobre o fenômeno estudado.
 O estudo de caso contribui para compreendermos melhor os fenômenos individuais, os
processos organizacionais e políticos da sociedade. É uma ferramenta utilizada para entendermos a
forma e os motivos que levaram a determinada decisão. Conforme Yin (2001) o estudo de caso é uma
estratégia de pesquisa que compreende um método que abrange tudo em abordagens específicas de
coletas e análise de dados.
 Vamos iniciar nossos estudos considerando a planta baixa de uma cidade para o estudo de
caso da automação de uma central de distribuição elétrica de uma pequena cidade.

2 Contextualização e preparação para o estudo

Você foi contratado para realizar uma análise da produção de eixos de aço carbono SAE
1060 temperados de uma empresa do setor metalmecânico. O supervisor da empresa lhe fornece o
projeto do eixo produzido, que segue na Figura 1. O eixo deve ser projetado dentro dos padrões
previstos no projeto, visto que se o eixo não estiver nos padrões, será difícil a montagem do eixo com
os outros elementos mecânicos.

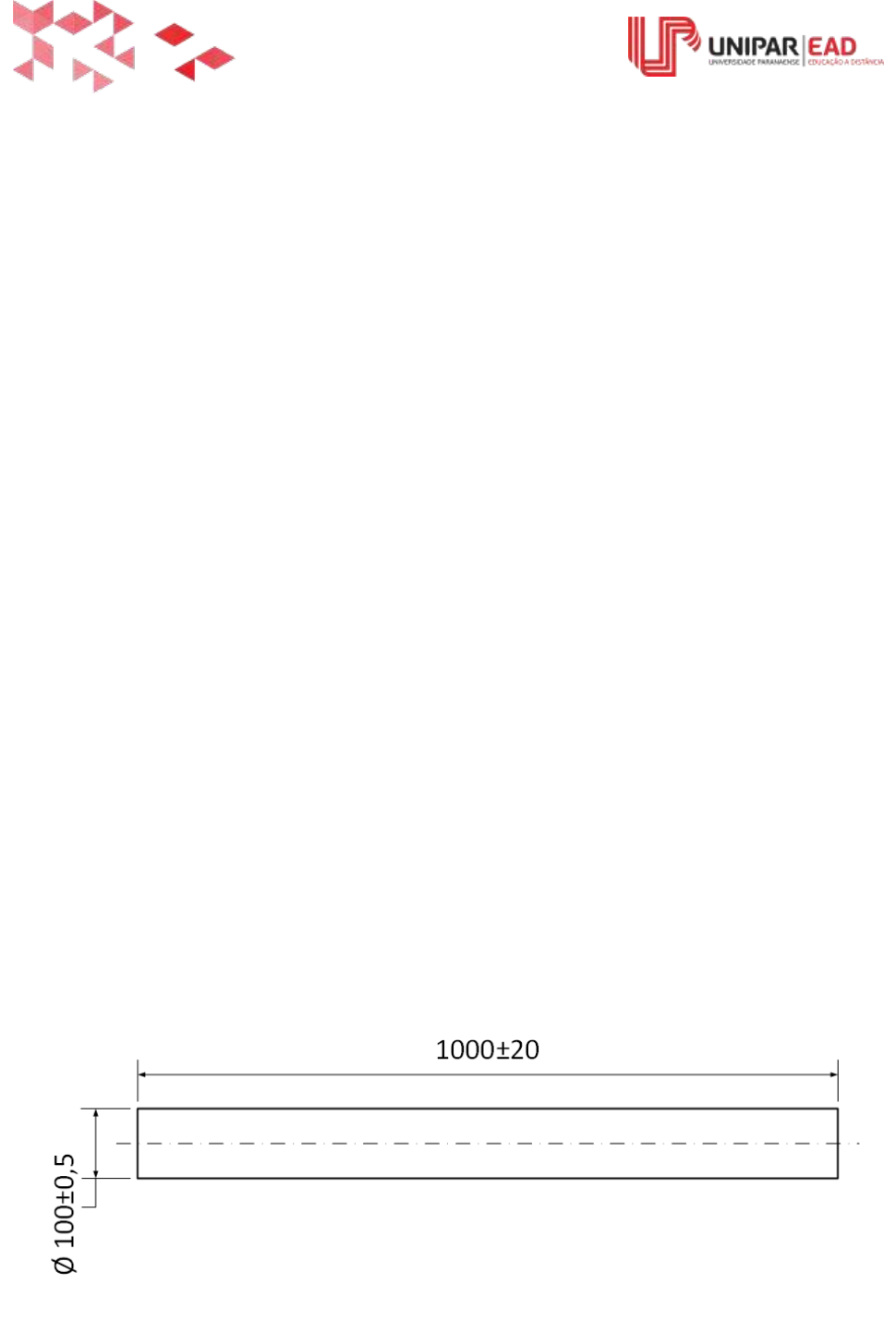

Figura 1 - Projeto do eixo de aço carbono.




2

Como visto na Figura 1, o eixo deverá ter comprimento nominal de 1000 mm e diâmetro
nominal de 100 mm. Os eixos que podem ser aceitos devem estar entre os intervalos de 980 mm e
1020 mm para o comprimento e 99,5 e 100,5 mm para o diâmetro, como está indicado na Figura 1.
Em relação às propriedades mecânicas, após o tratamento térmico o eixo deve apresentar uma
resistência mecânica de 850 MPa, sendo aceito eixos com valores de resistência mecânica de, no
mínimo, 800 MPa.
O fluxograma do processo de produção está indicado na Figura 2, inicialmente os tarugos de
aço carbono são entregues pelo fornecedor na recepção de matéria-prima da empresa. Os tarugos são
direcionados ao setor de corte para serem cortados no comprimento de projeto. Os tarugos cortados
prosseguem até o setor de torneamento, local onde será retirado material por meio de um torno CNC
até o diâmetro final da peça, dado pelo projeto. Então os eixos são tratados termicamente por meio
do processo de têmpera e revenido. Ao final o eixo carbono temperado é armazenado no estoque,
onde fica até ser adquirido por um cliente.

Figura 2 - Processo de produção do eixo de aço carbono.
Após estudar o processo e o projeto do eixo, você foi à campo retirar os dados necessários. As Tabelas
1, 2 e 3, presentes no Capítulo 6, fornecem os valores dos dados de amostragem que foram retirados
ao longo do seu trabalho.

3 Orientações para o estudo
Para a realização desta atividade, inicialmente você deverá se ambientar com o processo de
produção fornecido (Figura 2), uma vez ambientado verifique o projeto do eixo (Figura 1). Para a
correta elaboração desta atividade é necessário realizar as marcações de todas as informações
recebidas no Capítulo 2.





3

ATENÇÃO: antes de iniciar a atividade leiam os conteúdos do guia.

4 Atividades
1 - Determine para a empresa quais serão as características da qualidade para o eixo de aço carbono
que serão analisadas para a melhoria do processo. Explique sua resposta.

2 - Calcule a média, mediana e desvio padrão (utilize uma calculadora científica para isto), com duas
casas decimais, para o que se pede (tabelas ao final):
a) Tabela 1;
b) Tabela 2;
c) Tabela 3.

3 - Elabore a distribuição de probabilidades para as Tabelas. Realize a separação dos dados de acordo
com o que se segue:
a) Tabela 1 - O intervalo dos dados deve ser de 5 mm. Utilize o valor de 1000 para começar,
assim os intervalos serão (980;985;990;995;1000;1005;1010;1015 e 1020);

b) Tabela 2 - O intervalo dos dados deve ser de 0,15 mm. Utilize o valor de 100 para começar,
assim os intervalos serão (99,4; 99,55; 99,70; 99,85; 100; 100,15; 100,30; 100,45; 100,60;
100,75 e 100,90);

c) Tabela 3 - O intervalo dos dados deve ser de 25 MPa.


4 - Calcule a probabilidade de selecionarmos aleatoriamente um eixo com comprimento entre 1000 e
1005 mm, que tenha diâmetro entre 100,9 e 101,5 mm e que tenha resistência mecânica entre os
valores de 1025 e 1050 mm. Dica: Utilize a distribuição de probabilidade do exercício 3.

5 - Se esta empresa produz um total de 500 eixos de aço carbono ao dia, com a distribuição desta
população para o processo de corte dado na Figura 1. Se for retirado uma amostra de 50 itens ao longo
deste processo, calcule a média amostral e o desvio padrão amostral.




4


Figura 1 - Distribuição populacional para o setor de corte.


6 - Com os dados informados no exercício 5 torna-se possível obter a curva normal padrão para as
amostras. Desenvolva a curva normal contendo a média e dois desvios-padrões para esta amostragem
e insira como resposta deste exercício.

7 - Observando as Tabelas 1 a 3 indique qual seria a melhor carta de controle a ser desenvolvida.
Considere o seguinte, cada item da amostragem necessitou de uma medida de comprimento, diâmetro
e resistência mecânica.

8 - Desenvolva uma carta de controle para o processo de torneamento utilizando a Tabela 2. Para isto,
responda o que se pede:
a) Calcule os limites de controle;

b) Desenvolva a carta de controle.








5

9 - Sobre a capacidade dos processos de produção do eixo, responda o que se pede:
a) Calcule o PCR e verifique a classificação do processo de corte. Explique sua resposta.
b) Calcule o PCR e verifique a classificação do processo de torneamento. Explique sua resposta.

10 - Os gestores da empresa decidiram adicionar um processo intermediário entre o torneamento e o
tratamento térmico, este processo diz respeito a lavagem e polimento do eixo antes deste ser levado
ao processo de tratamento térmico. É sabido que o processo de tratamento térmico gera oxidação na
superfície do eixo após sua finalização. Sabendo desta informação, de que o processo de lavagem e
polimento não adiciona nenhum valor à peça e considerando que a ordem de criar este processo irá
depender de sua assinatura, você assinaria essa decisão de adição de processo? Explique sua resposta.





































6

5 Referências

As referências utilizadas para construção desta atividade estão disponíveis no Google
Acadêmico e em nossa BIBLIOTECA VIRTUAL.

ACESSE E VERIFIQUE!








6 Material complementar

 Retiradas - Comprimento (mm)
Amostras 1 2 3 4 5 6 7 8 9 10
1 1001,0 995,8 990,1 990,2 997,1 992,5 1001,6 999,4 993,5 998,8
2 1010,5 1002,0 1001,5 1004,7 1003,0 991,0 1008,6 1005,4 995,4 999,6
3 996,6 1010,8 992,6 999,9 998,5 1003,0 1005,2 1010,9 1007,4 1006,5
4 994,3 1003,3 1000,8 1008,6 990,7 1002,3 1004,0 1002,0 1011,2 1007,9
5 997,5 1012,9 1011,8 1000,0 999,0 1000,0 1011,5 994,3 1004,2 1002,4
6 1001,5 1012,5 1004,5 1008,7 998,5 1010,0 1000,5 995,5 999,8 1003,6
7 1008,8 1007,7 994,8 993,3 1012,2 996,0 1009,9 1006,8 1013,9 997,3
8 1001,3 992,9 994,8 1005,9 1002,0 1007,6 999,9 1013,5 995,9 995,0
9 998,8 991,1 1002,8 998,9 992,2 995,2 998,4 1014,9 993,3 1014,5
10 1006,6 1001,0 1010,1 997,7 1004,4 1005,4 1002,0 998,6 1004,0 997,4
Tabela 1 - Dados da amostragem retirada para o setor de corte.




https://moodle.ead.unipar.br/filter/upmoodlefilter/bv3.php





7

 Retiradas - Diâmetro(mm)
Amostras 1 2 3 4 5 6 7 8 9 10
1 100,67 100,62 100,09 100,89 100,35 100,71 99,73 100,14 100,54 100,42
2 100,88 100,44 100,12 100,26 100,77 99,7 100,86 99,94 100,04 100,17
3 100,57 100,7 100,75 100,38 100,08 100,43 99,93 100,54 100,74 100,37
4 99,73 100,72 99,78 100,65 100,32 99,79 99,89 100,49 99,95 100,85
5 100,38 100,47 99,78 100,71 100,56 100,37 100,25 100,65 100,07 100,78
6 100,23 100,28 99,83 100,33 100,12 100,83 99,82 100,27 100,02 100,61
7 99,76 99,77 100,28 100,6 100,65 100,78 99,89 100,86 100,23 99,93
8 100,01 100,19 100,25 100,88 100,65 100,53 100,88 100,69 100,43 100,2
9 99,94 100,77 100,48 99,96 100,26 100,11 100,04 100,42 100,7 99,8
10 100,28 99,99 99,97 100,19 99,73 100,52 100,9 99,71 100,43 100,51
Tabela 2 - Dados da amostragem retirada para o setor de usinagem.



 Retiradas - Resistência Mecânica (MPa)
Amostras 1 2 3 4 5 6 7 8 9 10
1 959,0 1031,0 992,0 859,0 1025,0 892,0 1041,0 883,0 877,0 979,0
2 956,0 1083,0 859,0 910,0 939,0 950,0 839,0 968,0 848,0 946,0
3 972,0 814,0 1042,0 999,0 1013,0 1087,0 904,0 816,0 1096,0 887,0
4 835,0 918,0 1060,0 868,0 947,0 1026,0 900,0 853,0 847,0 1045,0
5 1041,0 888,0 885,0 986,0 1076,0 872,0 982,0 810,0 860,0 919,0
6 932,0 1025,0 914,0 1051,0 1087,0 989,0 913,0 970,0 834,0 923,0
7 909,0 856,0 887,0 1016,0 887,0 967,0 919,0 847,0 852,0 987,0
8 963,0 962,0 824,0 1003,0 930,0 912,0 837,0 971,0 949,0 843,0
9 1014,0 893,0 1046,0 1046,0 890,0 1051,0 977,0 892,0 1047,0 984,0
10 981,0 903,0 903,0 869,0 822,0 924,0 1053,0 1004,0 1084,0 1021,0
Tabela 3 - Dados de amostragem retirados para o setor de tratamento térmico.
