Instituto Federal de São Paulo
campus Hortolândia
Profª. Fernanda
Ensaios Mecânicos


1

Lista 1 de Exercícios – 4 pontos

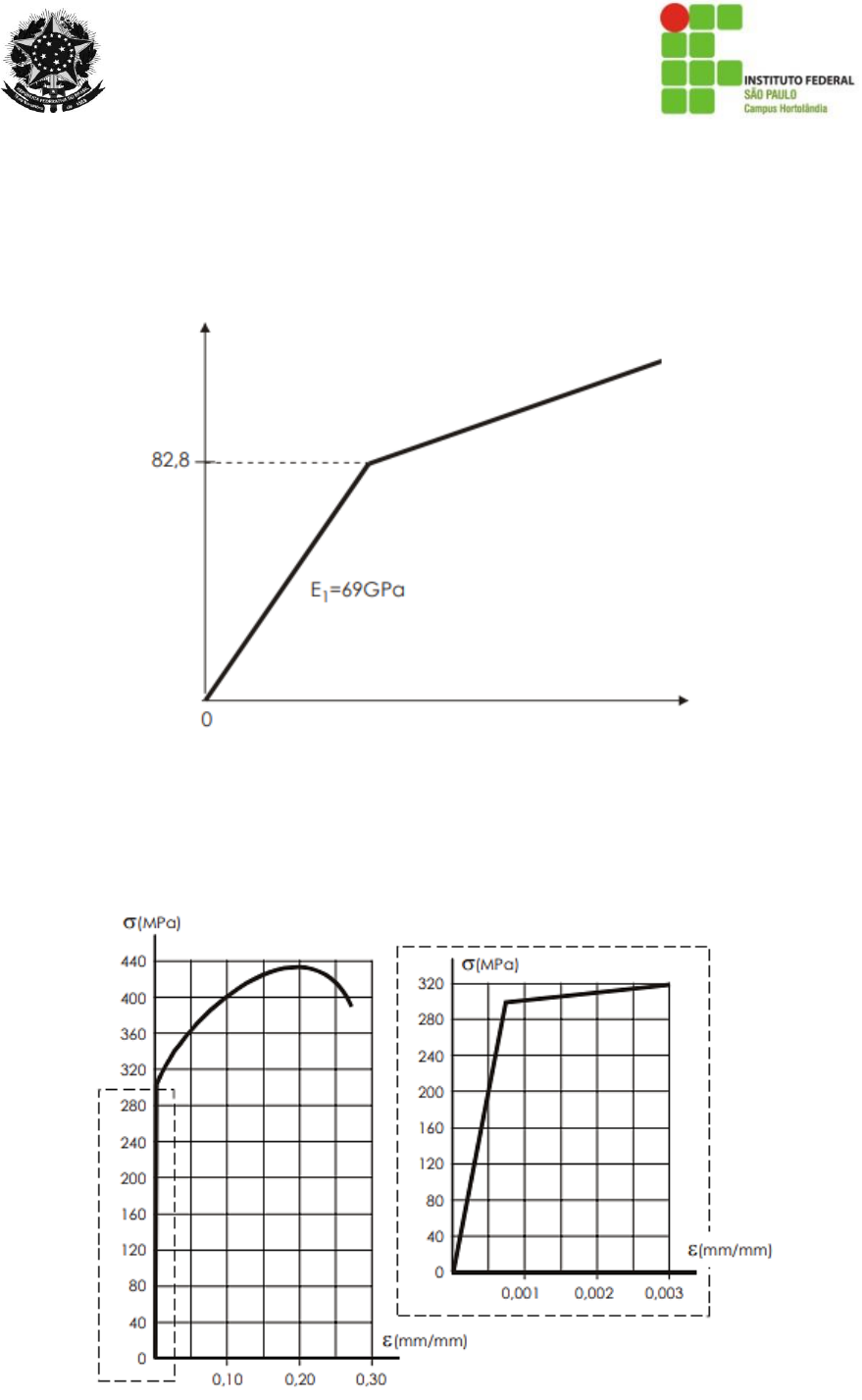

1) Determine o alongamento do corpo de prova de 150 mm de comprimento inicial para uma
tensão de 82,8MPa aplicada no ensaio de tração uniaxial. Utilize o diagrama tensão-
deformação mostrado na figura abaixo.


2) O diagrama tensão-deformação, indicado na figura abaixo, foi obtido a partir de um corpo de
prova de uma liga de aço especial com módulo de elasticidade de alto valor. Com base no
diagrama dado, determine:
a) o módulo de elasticidade;
b) a tensão de escoamento;
c) a deformação permanente quando for retirada a carga correspondente à tensão de 360 MPa.

 (mm/mm)
 (MPa)

Instituto Federal de São Paulo
campus Hortolândia
Profª. Fernanda
Ensaios Mecânicos


2

3) Determine quais as curvas, indicadas na figura, que representam os materiais indicados na lista.
Justifique sua resposta.

4) Uma barra de material homogêneo e isotrópico tem comprimento L0= 600 mm e diâmetro D0=
12,5 mm. Sob a ação da carga de tração de 12 kN, o seu comprimento aumenta em 0,489mm
e seu diâmetro se reduz 0,0037mm. Determinar o módulo de elasticidade E (GPa) e o
coeficiente de Poisson ν.

5) O diagrama abaixo foi obtido de um ensaio em laboratório. Compare e comente os valores que
seriam obtidos para a tensão de escoamento convencional n usando os seguintes valores para
o limite n de escoamento: 0,2%; 0,1% e 0,05%.

Alumínio 6061-T6 E=68,9GPa
Latão Vermelho C83400 E=101GPa
Titânio Ti-6A1-4ª E=120GPa
