ROTEIRO DE TESTES

Equipamentos:
MiniArc 161LTS
Pág. 1 - 13 Revisão: 03

Verificação de Funcionamento do Equipamento

1º - Inspeção Visual

Verificar se:

• A chave liga / desliga não apresenta avarias;
• As conexões elétricas e mecânicas estão apertadas;
• As conexões mecânicas dos terminais de saída estão firmemente apertadas;
• O chicote não apresenta terminais mal prensados ou amassados.
• As placas eletrônicas estão firmes e isoladores bem apertados;
• O cabo de alimentação não apresenta cortes e está bem fixo pelo prensa-cabo;
• O fio terra está ligado.


2º - Testes Preliminares

2.1 Com o equipamento desligado:

Realizar o seguinte procedimento abaixo no circuito de filtro do mesmo:
Com o multímetro na escala de diodo medir:
Ânodo para cátodo – aproximadamente 0,4 V
Cátodo para ânodo – aberto

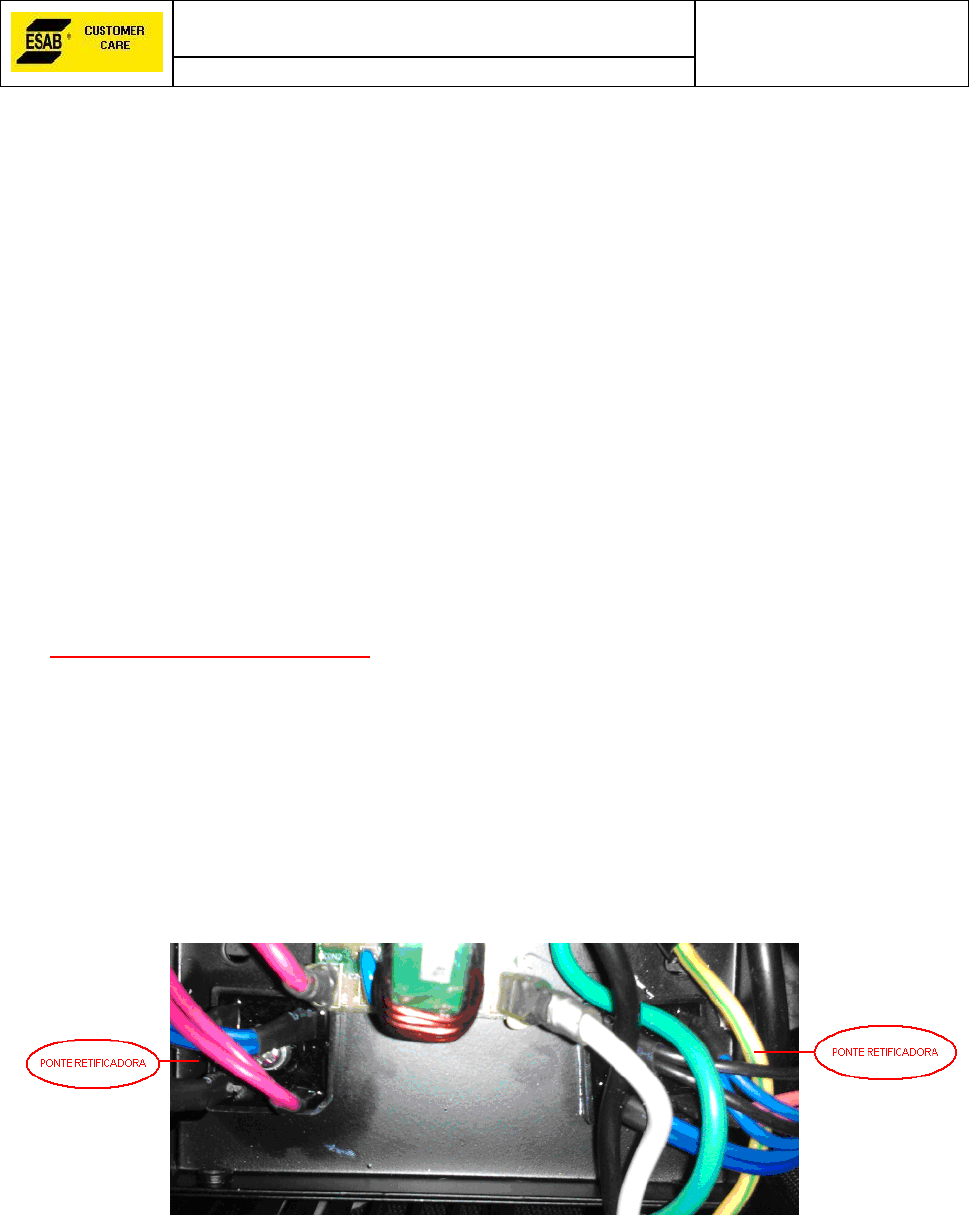

Obs: cada ponte retificadora abaixo contém 4 diodos e os mesmos devem ser verificados.












 ROTEIRO DE TESTES

Equipamentos:
MiniArc 161LTS
Pág. 2 - 13 Revisão: 03




2.2 Testes nos IGBTS/DIODOS da Placa de Potência e da Placa de Comutação Secundária
(Circuito de saída)

Com o equipamento desligado e o multímetro na escala de diodo medir:



Obs:

- A referência para a medição dos componentes que se localizam na parte debaixo da imagem
é a ponta de prova negativa no terminal do meio.
- Fazer essa mesma medição acima nos demais componentes.


 ROTEIRO DE TESTES

Equipamentos:
MiniArc 161LTS
Pág. 3 - 13 Revisão: 03



2.3 Ligar o equipamento e verificar a tensão de saída do mesmo:

- TESTES COM A TENSÃO DE ALIMENTAÇÃO 110VAC

Chave no modo LIFT TIG: 15 VDC
Chave no modo STICK:
 Min 64 VDC
 Máx 72 VDC

- TESTES COM A TENSÃO DE ALIMENTAÇÃO 220VAC

Chave no modo LIFT TIG: 16 VDC
Chave no modo STICK:
 Min 67 VDC
 Máx 75 VDC


Obs: Caso seja medido uma tensão de saída de aproximadamente 21 V realizar o seguinte
procedimento abaixo:

Medição no Termostato NA;

Retirar o CON 7 da placa de controle.
Medir continuidade entre o pino 1 e 2 do CON7;
Caso o multímetro não acuse continuidade, termostato OK.
Caso o multímetro acuse continuidade, termostato danificado.


 ROTEIRO DE TESTES

Equipamentos:
MiniArc 161LTS
Pág. 4 - 13 Revisão: 03




2.4- Testes na placa de controle com o equipamento desligado:

OBS: ESSES TESTES SÓ DEVERÃO SER REALIZADOS CASO O POTENCIÔMETRO
DE TENSÃO E A CHAVE LIFT/STICK NÃO TENHA VARIAÇÃO NA TENSÃO DE
SAÍDA.


Medir continuidade entre os pinos 1 e 2 do CON 12 no modo STICK.
Medir continuidade entre os pinos 1 e 2 do CON 8 no modo LIFT - TIG.
Medir resistência no CON11:
Entre os pinos 1 e 2 – Min: 6 ohms
 Max: 1k

Entre os pinos 2 e 3 – Min: 1k
 Max: 6 ohms








 ROTEIRO DE TESTES

Equipamentos:
MiniArc 161LTS
Pág. 5 - 13 Revisão: 03



3º - Testes no circuito de filtro

- TESTES COM A TENSÃO DE ALIMENTAÇÃO 110VAC

• Com o equipamento ligado sem carga:
Medir entre os conectores PCON4 IN e PCON3 IN: 110 VAC
Medir entre os conectores PCON1 OUT e PCON2 OUT: 110 VAC















 ROTEIRO DE TESTES

Equipamentos:
MiniArc 161LTS
Pág. 6 - 13 Revisão: 03



- TESTES COM A TENSÃO DE ALIMENTAÇÃO 220VAC

• Com o equipamento ligado sem carga:
Medir entre os conectores PCON4 IN e PCON3 IN: 220 VAC
Medir entre os conectores PCON1 OUT e PCON2 OUT: 220 VAC

















 ROTEIRO DE TESTES

Equipamentos:
MiniArc 161LTS
Pág. 7 - 13 Revisão: 03


4º - Testes Placa de Comutação Primária (Circuito de potência)


- TESTES COM A TENSÃO DE ALIMENTAÇÃO 110VAC

• Com o equipamento ligado sem carga:
Medir entre os conectores CP1 e CP2: 110 VAC
Medir entre os pinos 1 e 2 do CON5 (ventilador): 24 VDC
Medir entre os pinos 1 e 7 do CON3: entre 289 e 294 VDC














 ROTEIRO DE TESTES

Equipamentos:
MiniArc 161LTS
Pág. 8 - 13 Revisão: 03



- TESTES COM A TENSÃO DE ALIMENTAÇÃO 220VAC

• Com o equipamento ligado sem carga:
Medir entre os conectores CP1 e CP2: 220 VAC
Medir entre os pinos 1 e 2 do CON5 (ventilador): 24 VDC
Medir entre os pinos 1 e 7 do CON3: entre 315 e 325 VDC
















 ROTEIRO DE TESTES

Equipamentos:
MiniArc 161LTS
Pág. 9 - 13 Revisão: 03


5º - Testes Placa Inversora (Placa de controle)

- TESTES COM A TENSÃO DE ALIMENTAÇÃO 110VAC

• Com o equipamento ligado sem carga:

Medir entre os pinos 7 e 1 do CON3: 289 e 294 VDC (fios vermelhos e preto)
Medir entre o pino 1 (fio azul) e o pino 2 (fio amarelo) do CON4: 24V














 ROTEIRO DE TESTES

Equipamentos:
MiniArc 161LTS
Pág. 10 - 13 Revisão: 03


- TESTES COM A TENSÃO DE ALIMENTAÇÃO 220VAC

• Com o equipamento ligado sem carga:

Medir entre os pinos 7 e 1 do CON3: 315 VDC
Medir entre o pino 1 (fio azul) e o pino 2 (fio amarelo) do CON4: 24V
















 ROTEIRO DE TESTES

Equipamentos:
MiniArc 161LTS
Pág. 11 - 13 Revisão: 03



6º - Testes de reconhecimento automático de tensão

Comutação em 115 V: Quando o circuito bivolt reconhece essa tensão o relé K1 entra em
acionamento e após 1 segundo o relé K2 entrará em acionamento.
Chave JD2B aberta. Circuito em série.



Comutação em 220 V: Quando o circuito bivolt reconhece essa tensão apenas o relé K2 entra
em acionamento.
Chave JD2B fechada – Circuito em paralelo.







 ROTEIRO DE TESTES

Equipamentos:
MiniArc 161LTS
Pág. 12 - 13 Revisão: 03

7º - Teste nos circuito de saída (placa de comutação secundária)

Com equipamento desligado medir:

Com o multímetro na escala de diodo posicionar a ponta de prova positiva no 1º pino do conector
X1 (onde é fixado os fios azul, amarelo, vermelho e preto) e a ponta de prova negativa no 3º
terminal do diodo de acordo com a imagem abaixo.



- O valor medido deve ser de 0,4V DC. Caso não apresente este valor e houver continuidade entre
esses dois pontos o circuito está danificado.
 ROTEIRO DE TESTES

Equipamentos:
MiniArc 161LTS
Pág. 13 - 13 Revisão: 03

Medição nos terminais de saída do equipamento:

Medir com o multímetro na escala de diodo e posicionar a ponta de prova positiva no terminal
negativo e a ponta de prova negativa no terminal positivo do equipamento e verificar se consta o
valor 0,2V. Caso não conste e houver continuidade entre os pontos medidos, a placa está
dafinicada.



ESAB Departamento de Customer Care
Cleiton Abreu / Paulo Pedro Campos 24/09/2013 Page No 2
Esquema Elétrico MINIARC 161 LTS
