Professor: Pedro
Disciplina: Eletrônica II
 Lista de Exercícios
Transistor de Junção Bipolar

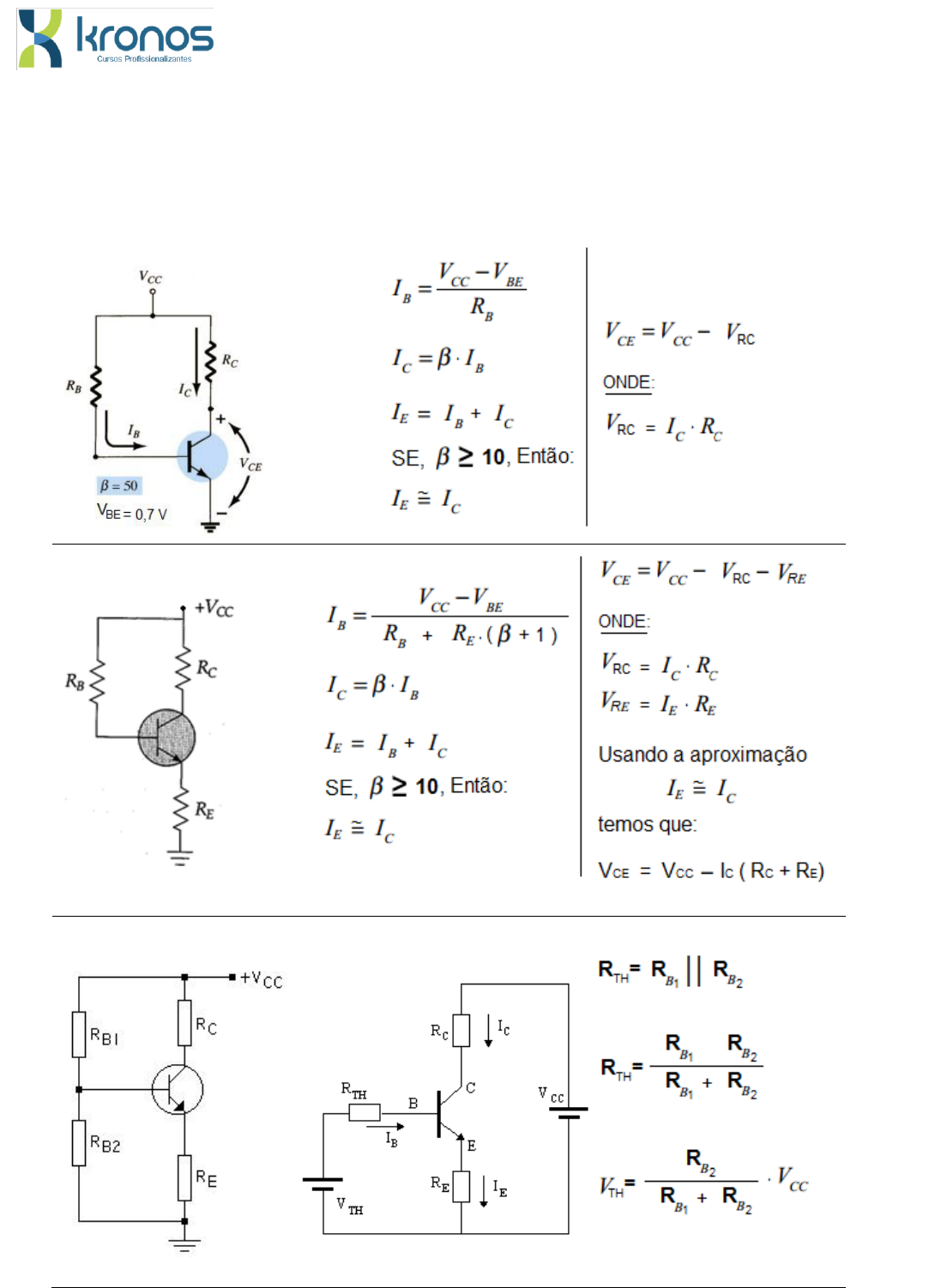

RESUMO DAS POLARIZAÇÕES

Polarização de Base Fixa


Polarização de Emissor
Estável


Polarização Por Divisor
de Tensão

Circuito Equivalente de Thévinin

OBS: Depois de feito o modelo equivalente de Thévenin, basta
resolver um circuito de emissor estável, igual ao item anterior.


Turma: _________ Data: _____/______/________ Nota: _________
Nome: _______________________________________________________________

1. Determine a corrente da base, a corrente do coletor, a corrente do emissor
e tensão na junção coletor-emissor (VCE), para os itens: a), b) e c).

a)

Respostas:

b) Além do que foi pedido,
determine também: a tensão da base VB,
a tensão do coletor VC e a tensão do
emissor VE.

Respostas:

 = 32,55 ;
 = 2,93 mA;
 IE = 2,96 mA;
 = 8,09V;
 = 8,09V;
 = 0,7V;
 = 0V.

Obs: o valor de IE é o exato, caso encontre
o valor aproximado, também está correto!

c) Além do que foi pedido, determine o
valor da resistência RB.
Considerar VCE = VCC / 2.

Respostas:

 = 6 mA;
 = 30 ;
 = 376,6 k ;
 = 6,03 mA;
Vce = 6 V.

Obs: o valor de IE é o exato, caso encontre
o valor aproximado, também está correto!









2. Determine a corrente da base, a corrente do coletor, a corrente do emissor
e tensão na junção coletor-emissor (VCE).


a) Dados:
Vcc = 15V,
RB = 500k Ω,
RC = 1,8k Ω,
RE = 1k Ω e
beta = 100.

Respostas:


 = 23.793 ;
 = 2.379 mA;
 = 8.337 V;
 IE = 2,402 mA


Obs: o valor de IE é o exato, caso encontre
o valor aproximado, também está correto!


b) Dados:
Vcc = 20V,
RB = 420k Ω,
RC = 2.1k Ω,
RE = 1.7k Ω e
beta = 85.

Respostas:


 = 34,086 ;
 = 2,897 mA;
 IE = 2.931 mA
 = 8,99V;

Obs: o valor de IE é o exato, caso encontre
o valor aproximado, também está correto!

c) Para o circuito a seguir, determine o
que foi pedido.

Respostas:

 (2,2 ) , = 2 mA
 (1,2 ) , = 25 uA
 (452 )
 = 5,2V
 = 3,1V
 = 7.6V
 = 2.4V.







3. Encontrar o modelo equivalente de Thévenin dos circuitos, determinar a corrente
da base, a corrente do coletor, a corrente do emissor e tensão na junção coletor-
emissor (VCE).


a) Dados:

Vcc = 15V
RB1 = 80k Ω
RB2 = 6.2k Ω
RC = 2,2k Ω
RE = 1k Ω
beta = 100

Respostas:

RTH =
VTH =

IB =
IC =
IE =

VCE =






b) Dados:

Vcc = 15V
RB1 = 80k Ω
RB2 = 6.2k Ω
RC = 2,2k Ω
RE = 1k Ω
beta = 100

Respostas:

RTH =
VTH =

IB =
IC =
IE =

VCE =








c) Dados:

Vcc = 15V
RB1 = 80k Ω
RB2 = 6.2k Ω
RC = 2,2k Ω
RE = 1k Ω
beta = 100

Respostas:

RTH =
VTH =

IB =
IC =
IE =

VCE =




EXERCÍCIOS COMPLEMENTARES

1- Na figura 1, calcular o valor do ganho do transistor de silício β.
Dados: VCC=15V; RB=10kΩ; RC=15Ω; RE=5Ω; VCE=5V

2- Qual o valor do resistor de polarização de base RB (Figura 1) para que se
tenha um ganho de β =200. Dados: VCC=10V; RC=15Ω; RE=5Ω; VCE=5V.

Obs.: Para as questões 3, 4 e 5 acompanhar a apostila páginas 17 a 20.

3- Qual o valor do RB1 (Figura 2) sabendo-se que o transistor é de silício.
Dados: VCC=10V; IC=100mA; β =200; VRe=2V ; RB2= 1kΩ

4- No circuito da figura 2 sabendo-se que o transistor é de silício,
VRB1=VRB2=VCC/2=10V e Ic=100mA calcular o valor do resistor RE.

5- Qual o valor do VCE (figura 2) se: VCC=20V; RC=50Ω; RE=5Ω IB=100uA, β =100

6- Para o circuito a seguir, encontrar IB, IC, VRC, VRB, VCE, VB, VC, VE.
