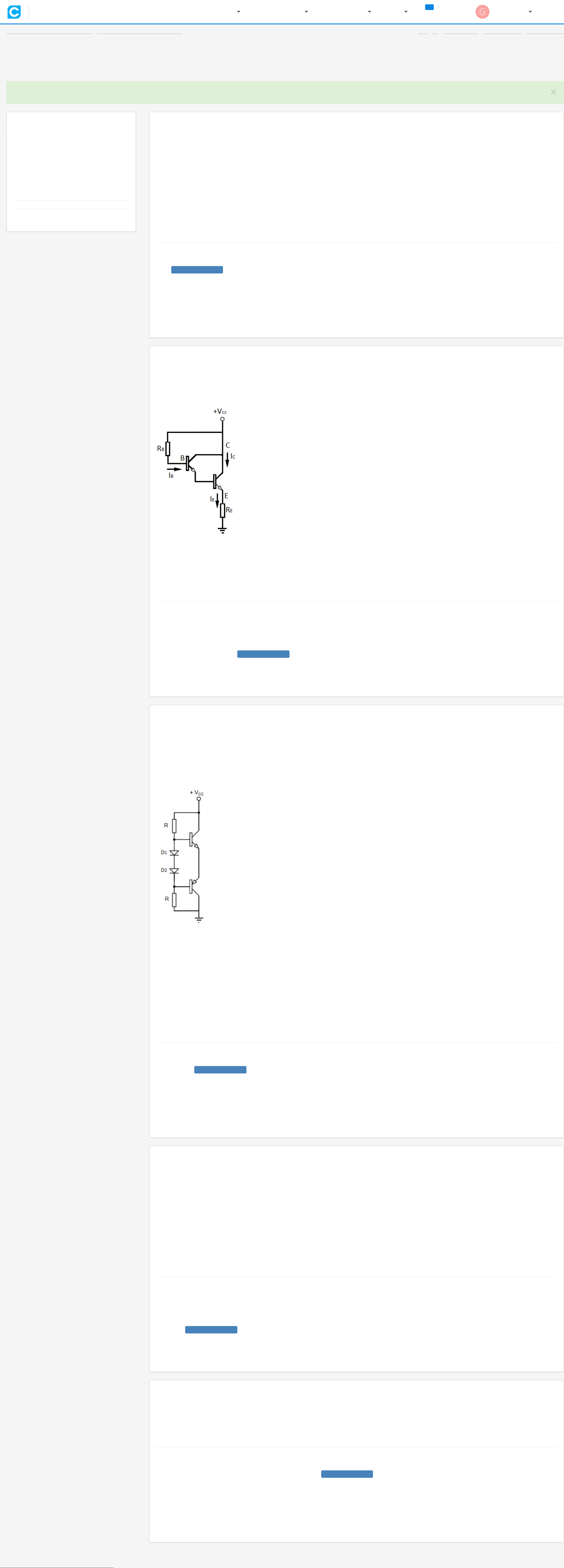

Av1 - Eletrônica Analógica Avançada
Sua avaliação foi confirmada com sucesso
Meus Cursos Serviços Online Apoio ao Estudo Oportunidades Ajuda �
9
� � GEYMISSON � Sair
××
Informações Adicionais
Período: 13/10/2025 00:00 à
24/11/2025 23:59
Situação: Cadastrado
Tentativas: 2 / 3
Pontuação: 1500
Protocolo: 1151793941
Avaliar Material
1)
a)
b)
c)
d)
e)
2)
a)
b)
c)
d)
e)
3)
a)
b)
c)
d)
e)
4)
a)
b)
c)
d)
e)
5)
a)
b)
c)
d)
e)
Dizemos que um amplificador possui estágio simples quando ele se caracteriza por possuir apenas um transistor. Um transistor bipolar
de junção (TBJ) possui três configurações básicas de amplificadores que são: emissor comum (EC), base comum (BC) e coletor comum ou
seguidor de emissor (CC).

Um profissional da área de eletrônica encontrou umas anotações em que se afirmava que o emissor de um amplificador EC não tem
tensão "CA" por causa de três motivos:

I - do capacitor de desvio.
II- do capacitor de acoplamento.
III - do resistor de emissor.
Está correto apenas o que se afirma em:
Alternativas:
I. Alternativa assinalada
III.
I e II.
II e III.
I, II e III.
Para controlar correntes de motores que geralmente são altas a partir de correntes pequenas, associamos, por exemplo, dois
transistores na configuração chamada de Darlington. Uma conexão Darlington equivale a um único transistor que tem como principal
característica um alto ganho de corrente, na ordem de milhares. A figura 1 representa um circuito de polarização de um Darlington.

Figura 1 - Circuito Darlington básico
Fonte: Martin, 2018.
Calcule as correntes de polarização (I e I ) que estão representadas no circuitoda figura-1.

Dados: R =3MO , R =400O, V =20V e ß =9000.
Alternativas:
 I ¿2,92µA e I ¿26,32mA
 I ¿2,78µA e I ¿25,02mA
 I ¿2,81µA e I ¿25,36mA Alternativa assinalada
 I ¿5,16µA e I ¿46,46mA
 I ¿2,92µA e I ¿25,02mA
Quando um transistor opera na classe B, ele fica polarizado somente em um semiciclo do sinal, ou seja,o transistor conduz corrente
apenas em meio ciclo do sinal de entrada. Para evitar distorções e para que se possa conduzir no ciclo inteiro dois transistores são usados
em uma configuração push-pull. Isto que quer dizer que um transistor conduz em um semiciclo e o outro no outro semiciclo.

O amplificador classe B com configuração push-pull pode ser polarizada através de dois diodos, D1 e D2 e pode ser vista na Figura-1.

Figura 1 - Amplificador classe B

Fonte: Martin, 2018.

Com base na figura-1, avalie as seguintes afirmativas:

I - Os dois diodos servem para polarizar os transistores no corte, ou seja, garantindo um valor de 0,7V.
II - Os dois diodos servem para evitar a deriva térmica.
III - A polarização por Diodo, também é conhecida como Espelho de Corrente.
É correto apenas o que se afirma em:
Alternativas:
I, II e III. Alternativa assinalada
II e III.
I e III
II.
I.
O amplificador operacional (AMP-OP) nada mais é que um amplificador com um ganho estritamente alto e pode operar de três modos:
sem realimentação, realimentação positiva e realimentação negativa. os projetos de amplificadores com realimentação devem sempre visar
à estabilidade em todas as frequências para evitar oscilações.

A respeito da realimentação e estabilidade em AMP OPs julgue as seguintes afirmativas:

I - A realimentação aumenta a estabilidade do sistema , isso faz com que o ganho não varie com a temperatura.
II - Através do critério de Nyquist é possível afirmar que um amplificador é estável se o ponto -1 estiver contido dentro da curva do
diagrama.
III- O sistema é considerado instável quando a margem de ganho é negativa
É correto apenas o que se afirma em:
Alternativas:
I, II e III.
I e II.
I e III. Alternativa assinalada
III.
II.
Osciladores são necessários para gerar sinais específicos de frequências que podem estar entre fração de hertz até alguns Giga-hertz.
Os osciladores podem gerar ondas dos tipos: senoidais, triangulares e quadradas. Alguns exemplos de uso dos osciladores são em
receptores de rádio modernos, transmissores tanto emissoras comerciais como também transmissores de qualquer navio ou avião, os
computadores ou qualquer equipamento que necessite de uma referência de tempo ou de frequência.
Qual o nome do oscilador que trabalha com realimentação positiva e negativa? E esse oscilador oscila em virtude de qual tipo de
realimentação?
Alternativas:
Oscilador com ponte de Wien e realimentação positiva Alternativa assinalada
Oscilador com ponte de Wien e realimentação negativa
oscilador Colpitts e realimentação negativa
Oscilador Colpitts e e realimentação positiva
Oscilador de deslocamento de fase e realimentação negativa
