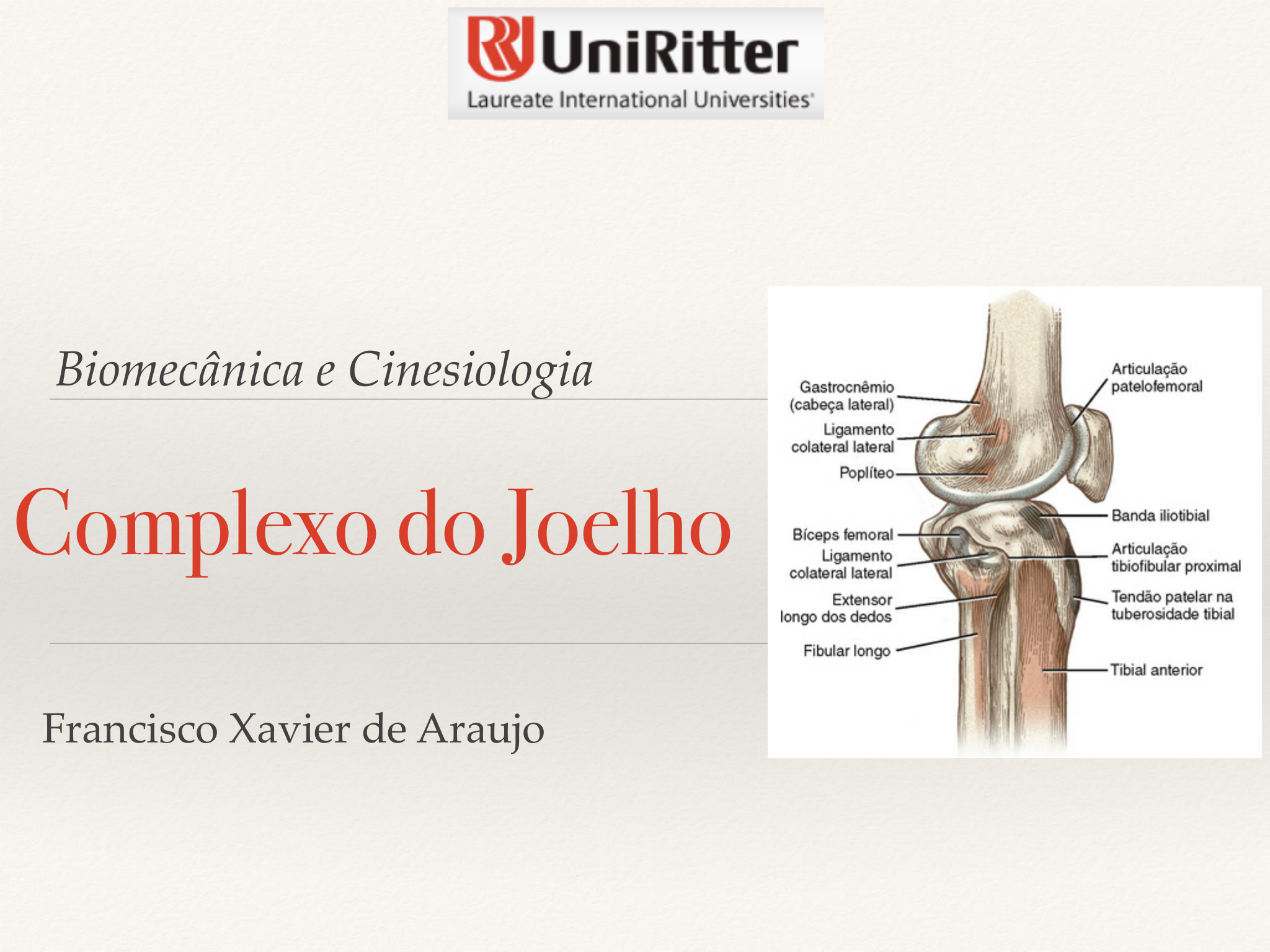

Biomecânica e Cinesiologia
Complexo do Joelho
Francisco Xavier de Araujo
Complexo do Joelho
❖ O complexo do joelho é composto por três ossos (fêmur, tíbia e
patela) e duas articulações: tibiofemoral e femoropatelar que estão
localizadas em uma cápsula articular comum, com dois graus de
liberdade;
❖ Um quarto osso, a fíbula, também se localiza nesta região. Embora a
Fíbula não tenha função direta sobre o joelho, ela estabiliza a Tíbia
lateralmente e sua cabeça serve de ponto de inserção para o Bíceps
Femoral e para o ligamento colateral lateral;
❖ Fíbula e Tíbia compõe a articulação tibiofibular proximal, mas que
não participa diretamente dos movimentos do complexo do joelho.
Fêmur
❖ A região distal do fêmur constitui a extremidade
proximal do joelho. Nesta região encontram-se
os côndilos lateral e medial. Projetam-se de
cada côndilo os epicôndilos lateral e medial que
servirão de ponto de inserção dos ligamentos
colaterais;
❖ Uma grande incisura intercondilar separa os
condidos formando uma via para os ligamentos
cruzados;
❖ Como o fêmur está posicionado de modo
oblíquo em relação à vertical, o côndilo medial é
maior e se estende mais distalmente do que o
côndilo lateral, assim, seu alinhamento distal no
plano frontal é nivelado um com o outro.
Fêmur
❖ Na média, em adultos, o côndilo medial é 1,7 cm maior
do que o côndilo lateral;
❖ Os côndilos fundem-se anteriormente para formar o
sulco (tróclea) intercondilar. Este é o local onde a patela
posterior se articula com o fêmur;
❖ A superfície anterior dos côndilos femorais que se
articula com a patela é côncava. Por outro lado, a
superfície distal e posterior dos côndilos que articula com
a tíbia é levemente convexa.
Tibia
❖ A tíbia se alonga na sua extremidade proximal e preenche o fêmur para
formar a porção distal da articulação tibiofemoral. Sua superfície
articular é significativamente menor que a dos seus homólogos do
fêmur;
❖ A tíbia possui dois platôs ligeiramente côncavos, ou côndilos,
correspondentes aos côndilos femorais medial e lateral. Tal como
acontece no fêmur, o côndilo medial da tíbia é maior do que o côndilo
lateral;
❖ Este é um importante desenho anatômico, uma vez que o joelho medial
possui uma pressão maior na posição em pé; assim, possuindo uma
superfície maior ocorre uma redução do estresse aplicado.
Tibia
❖ Entre os dois côndilos tibiais existe uma eminência
intercondilar que possui dois pequenos tubérculos, os
tubérculos medial e lateral. Essa eminência intercondilar
acomoda-se dentro da fossa femoral intercondilar quando
o joelho está em extensão;
❖ A proeminente tuberosidade tibial está localizada na
superfície anterior da diáfise proximal, e serve como
inserção distal para o músculo quadríceps, via tendão
patelar.
Patela
❖ A patela (do latim, “pequena polia”) inicia seu processo de
ossificação no 3o ano e vai até o 5o ano para se tornar o osso
sesamoide mais largo do corpo;
❖ Anteriormente, a superfície da patela é convexa. A superfície
posterior é oval, que articula com o fêmur e se divide em duas
facetas através de uma crista vertical que segue a partir da
borda superior para seu ápice. Essa crista vertical corresponde
à incisura troclear do fêmur;
❖ A superfície articular da patela é coberta por uma das mais
espessas cartilagens articulares do corpo, apresentando entre
4,7 a 6,6 mm.
Funções da Patela
Funções da Patela
Articulação Tibiofemoral
❖ Formada a partir dos dois ossos mais longos do corpo é
também a mais larga articulação do corpo;
❖ Os côndilos femorais medial e lateral são convexos
longitudinal e transversalmente e se articulam com dois
côndilos tibiais menores, que possuem apenas uma leve
concavidade; por isso, são comumente referidos como platôs;
❖ A congruência da articulação é levemente aumentada pela
eminência intercondilar da tíbia e a forma de cunha do
menisco medial e lateral (cartilagem semilunar).
Articulação Tibiofemoral
❖ A diáfise do fêmur apresenta uma ligeira
angulação medial. Essa orientação
oblíqua é resultado de um ângulo natural
de inclinação de 125o do fêmur proximal;
❖ Esse alinhamento normal do joelho no
plano frontal forma um ângulo de 170 a
175o é denominado genu valgo;
❖ Ângulos menores do que 165o são
definidos como valgo excessivo.
Enquanto que ângulos maiores do que
180o são denominados genu varo.
Articulação Tibiofemoral
❖ O menisco fornece à articulação do joelho importantes
propriedades. Sua fibrocartilagem é inserida na tíbia para
aumentar o espaço da articulação, melhorando a congruência
da articulação. Embora o aumento da congruência
normalmente leve à redução da mobilidade, o menisco
permite tanto uma maior congruência como uma amplitude
de flexão do joelho;
❖ A configuração do menisco lateral é quase um círculo,
enquanto o menisco medial é mais em forma de C.
Meniscos
Meniscos
Meniscos
❖ Ruptura dos meniscos é a lesão mais comum no joelho.
Ocorrendo tanto em atletas como na população em geral;
❖ As rupturas meniscais estão associadas a uma rotação axial
forçada dos côndilos demorais sobre um joelho parcialmente
fletido ou em descarga de peso;
❖ 50% das lesões no ligamento cruzado anterior estão associadas a
uma lesão meniscal;
❖ Uma ruptura típica é a chamada “alça de balde” que pode causar
bloqueio articular;
❖ O menisco medial é mais suscetível à lesão em virtude de suas
conexões com o ligamento colateral medial e a cápsula medial.
Força excessiva em valgo pode estirar estas estruturas e
consequentemente lesionar o menisco medial.
Curiosidade ClínicaMeniscos
Curiosidade ClínicaMeniscos
Ligamentos Colaterais
Ligamentos Colaterais
❖ Os ligamentos cruzados são nomeados de acordo com sua inserção
na Tíbia. Juntos proporcionam importante estabilidade para o
joelho, especialmente para as forças de cisalhamento antera-
posteriores entre Tíbia e Fêmur.
Ligamentos Cruzados
Ligamentos Cruzados
❖ As fibras do LCA tornam-se progressivamente tensas à medida
que o joelho se aproxima da extensão completa. Próximo dos
últimos graus de extensão, a força gerada pela contração do
quadríceps traciona a Tíbia anteriormente, neste momento o LCA
limita a quantidade de deslizamento anterior da Tíbia.
Ligamentos Cruzados - LCA
❖ O LCA é o ligamento que mais freqüentemente sofre ruptura
completa. Geralmente ocorre em atividades esportivas, em
pessoas entre 15 e 25 anos de idade;
❖ Aproximadamente 70% das lesões ocorrem em situações de
não contato, ou contato mínimo. Muitas lesões ocorrem ao se
aterrizar de um salto;
❖ Três fatores associados parecem ser potenciais causadores de
ruptura no LCA: forte ativação do quadríceps, queda em
valgo excessivo e rotação externa acentuada;
❖ Outro possível mecanismo de trauma é uma força em
hiperextensão com o pé fixo no solo.
Curiosidade ClínicaLigamentos Cruzados - LCA
Ligamentos Cruzados - LCA
❖ As fibras do LCP tornam-se progressivamente tensas à medida
que o joelho se aproxima da flexão completa. Durante a flexão de
joelho ativa a força gerada pela contração dos Ísquiostibiais
traciona a Tíbia posteriormente, neste momento o LCP limita a
quantidade de deslizamento posterior da Tíbia.
Ligamentos Cruzados - LCP
❖ Ruptura no LCP é menos comum. Lesões isoladas
no LCP são raras. Geralmente ocorrem associadas
à lesões em outras estruturas;
❖ O mecanismo de trauma é uma força ântero-
posterior excessiva na Tíbia;
❖ Isto pode ocorrer durante uma queda sobre um
joelho totalmente fletido, quando a Tíbia toca
primeiro o solo;
❖ Outro mecanismo comum é a lesão do "painel do
automóvel”, quando o joelho deum passageiro
choca contra o painel do carro após uma colisão
frontal.
Curiosidade ClínicaLigamentos Cruzados - LCP
Articulação Tibiofemoral
❖ A articulação tibiofemoral possui dois graus de liberdade: flexão-
extensão e rotação;
❖ O total de flexão é a partir de 120° a 150° dependendo do tamanho da
massa muscular do tríceps sural em contato com o isquiotibial.
Contudo, o intervalo médio esperado de movimento é de 135°;
❖ Quando o quadril está estendido, a amplitude do movimento de flexão
do joelho diminui em razão da limitação dos dois músculos retos
femorais, que tem a sua fixação proximal na coluna anterior inferior do
ílio;
❖ A hiperextensão do joelho é mínima e normalmente não excede 15°.
Osteocinemática
Articulação Tibiofemoral
❖ A rotação ocorre no plano transversal quando o joelho é
flexionado. Quando o joelho está completamente estendido, os
ligamentos colateral medial e lateral estão relativamente
tensionados, contribuindo para a estabilidade da articulação e
evitando a rotação;
❖ A amplitude média de rotação é de 40o em 90o de flexão;
❖ A principal função é no movimento de cadeia fechada, no qual o
fêmur translada na tíbia fixa, como na posição ajoelhada, sentada
ou de cócoras, e nas mudanças bruscas de direção, como na
corrida.
Osteocinemática
Osteocinemática
Osteocinemática
Articulação Tibiofemoral
❖ A articulação tibiofemoral tem sua posição mais congruente na
extensão completa. Entretanto, se o fêmur é estabilizado com o joelho
posicionado em 25° ou mais de flexão, a tíbia pode deslocar vários
milímetros no fêmur. Esta posição flexionada é a posição de descanso
do joelho, ou a posição na qual o joelho é menos congruente.
❖ A superfície côncava tibial desliza no mesmo sentido como um
rolamento, quando a tíbia se movimenta no fêmur durante a
atividade cadeia cinética aberta;
❖ Quando o movimento ocorre em cadeia cinética fechada, os côndilos
femorais convexos movem-se nos côndilos tibiais côncavos no
sentido contrário do movimento angular.
Artrocinemática
Artrocinemática
Articulação Femoropatelar (Patelofemoral)
❖ A patela encontra-se dentro do tendão comum do quadríceps, o
qual se estende acima e sobre os lados da patela. Articula-se com a
superfície anterior e distal em forma de sela dos côndilos femorais
(superfície troclear);
❖ Quando o joelho está completamente estendido, a estabilidade
patelar conta principalmente com os tecidos moles que a
circundam. O quadríceps, é o mecanismo ativo que estabiliza a
patela em todos os lados e guia o movimento entre a patela e o
fêmur;
❖ De 20° para 0°, a principal responsabilidade do músculo vasto
medial oblíquo (VMO) é de servir como um estabilizador
dinâmico da patela.
Considerações Cinéticas
❖ A articulação femoropatelar é exposta a forças de
compressão de alta magnitude. Por exemplo forças de
aproximadamente 1,3 vezes o peso corporal (PC) durante a
marcha, 3,3X o PC durante a subida de escadas e quase 8X o
PC durante flexão intensa do joelho;
❖ A magnitude da força de contração do músculo quadríceps e
o ângulo de flexão do joelho influenciam na magnitude de
compressão femoropatelar;
❖ Considerando que Pressão = Força / Área de contato.
Articulação Femoropatelar (Patelofemoral)
Paradoxo dos movimentos em Cadeia Aberta e Cadeia
Fechada para o LCA e a Femoropatelar
Torque externo durante extensão em
Cadeia Aberta X Cadeia Fechada
O torque externo
aumenta
progressivamente
da flexão para
extensão em CCA
e diminui
progressivamente
em CCF
Articulação Femoropatelar
Fatores que Afetam o Alinhamento da Patela
O vetor resultante
entre as linha de ação
da contração do
músculo quadríceps
e de inserção do
tendão patelar
causam uma força de
tração lateral da
Patela
Articulação Femoropatelar
Fatores que Afetam o Alinhamento da Patela
Ângulo Q
O ângulo do Quadríceps, ou
Ângulo Q, é formado por
uma linha entre a espinha
ilíaca antero superior e o
centro da patela (angulo do
reto femoral) e uma linha da
tuberosidade tibial até o
centro da patela (angulo do
tendão patelar)
Ângulo Q
O tamanho do ângulo é variável
entre os sexos; estudos indicam
como intervalo de valores para
homens entre 10° e 14°, enquanto
as medidas para mulheres são
maiores e ficam entre 15° e 23°.
Um ângulo Q excessivo é
referido como genu valgo,
enquanto que se o ângulo Q
ficar próximo a 0° o alinhamento
é referido como genu varo.
Articulação Femoropatelar
Fatores que Afetam o Alinhamento da Patela
Além disso, um
encurtamento ou
aumento de tensão na
Banda Iliotibial, e no
retináculo lateral da
patela também
contribuem para esta
tendência natural de
lateralizarão da patela
Articulação Femoropatelar
Fatores que Afetam o Alinhamento da Patela
A face lateral do
sulco intercondilar é
maior e mais
inclinada protegendo
mecanicamente uma
translação lateral
excessiva da patela
Articulação Femoropatelar
Fatores que Afetam o Alinhamento da Patela
Outros fatores
mais globais
incluem
aumento da
rotação interna
de quadril
(anteversão) e
da torção
externa tibial
ou um valgo
excessivo
O VMO é o
único
estabilizador
local
dinâmico
capaz de
medializar a
patela
Função Muscular no Joelho
Função Muscular no Joelho
Extensores do Joelho
O Quadríceps femoral
é constituído por quatro
músculos: reto
femoral, vasto lateral,
vasto medial e o vasto
intermediário - que são
os músculos extensores
do joelho.
Função Muscular no Joelho
❖ Esses quatro músculos formam uma única e forte inserção distal na patela
(tendão quadriciptal), cápsula do joelho e superfície anterior proximal da
tíbia (tendão patelar);
❖ O reto femoral é o único músculo do quadríceps que também movimenta
a articulação do quadril;
❖ O vasto lateral é o maior dos quatro músculos do quadríceps e está
localizado na lateral do reto femoral. As fibras do vasto lateral convergem
em direção à patela no ângulo de 12° a 15°, e é ainda maior na porção
distal.
Extensores do Joelho
Função Muscular no Joelho
❖ O vasto medial encontra-se em uma posição medial do reto femoral.
Possui fibras em duas direções diferentes, com duas funções distintas;
❖ As fibras mais proximais são longitudinais e trabalham na extensão do
joelho, enquanto as fibras mais distais fornecem estabilidade patelar,
especialmente durante a fase final da extensão. Alguns pesquisadores
acreditam que a porção oblíqua do vasto medial (VMO) não atua na
extensão do joelho mas serve como estabilizador patelar;
❖ O quarto e mais profundo músculo do quadríceps, o vasto intermédio,
está localizado debaixo do reto e é parcialmente fundido com outros dois
músculos vastos.
Extensores do Joelho
Função Muscular no Joelho
Flexores do Joelho
Os principais flexores do joelho
são os Isquiotibiais (bíceps
femoral, semitendíneo e
semimembranáceo), mas
gastrocnêmio, plantar,
poplíteo, grácil e sartório
também atuam neste
movimento.
Função Muscular no Joelho
❖ O bíceps femoral encontra-se na coxa
posterior e é também conhecido como
“isquiotibial lateral”.
Flexores do Joelho
Função Muscular no Joelho
❖ O semitendíneo é posicionado em
sentido medial em relação à cabeça
longa do bíceps na coxa posterior;
❖ Embora o semimembranáceo
possua a maior seção transversal
dos isquiotibiais, não é facilmente
palpado como um músculo
individual porque a maior parte
está recoberta pelo semitendíneo, e
proximalmente, pelo adutor magno.
Flexores do Joelho
Função Muscular no Joelho
Flexores do Joelho
Função Muscular no Joelho
❖ Embora o principal papel do gastrocnêmio seja de flexão plantar do
tornozelo, ele também possui papel na flexão do joelho;
❖ O plantar é um pequeno músculo localizado na região posterior do
joelho e possui pouco ou nenhumpapel nesta região. O ventre
muscular é algumas vezes grande e outras atrofiado, e sua função
ainda não é bem conhecida.
❖ O poplíteo é um pequeno mas importante músculo posterior do joelho.
Ele é o músculo mais profundo na região, se insere no côndilo femoral
e menisco lateral. Durante a atividade muscular, o poplíteo produz
rotação da tíbia medialmente no fêmur em uma cadeia aberta ou
rotação lateral do fêmur na sustentação do peso da tíbia.
Flexores do Joelho
Função Muscular no Joelho
❖ O grácil permanece medial em seu curso em direção ao púbis. Na
posição sentada, a rotação medial da perna com a relação à coxa
também traz à mostra o tendão tanto do semitendíneo como do
grácil. O grácil e o sartório fornecem auxílio para a flexão do joelho;
❖ A inserção distal do tendão do sartório, grácil e semitendíneo ocorre
na superfície anterior medial da tíbia abaixo do côndilo medial,
formando a pata de ganso. Algumas das fibras desses três tendões se
misturam umas com as outras e com a fáscia profunda da perna. Os
três músculos são considerados importantes para a estabilização
medial do joelho.
Flexores do Joelho
Função Muscular no Joelho
❖ Os mesmos músculos flexores, com exceção do
Gastrocnêmio, atuam também como rotadores internos ou
externos do joelho;
❖ Este denominado grupo de flexores-rotadores inclui os
Isquiostibiais, Sartório, Grácil e o Poplíteo.
Rotadores do Joelho
Função Muscular no Joelho
Flexores e Rotadores do Joelho
