Micrômetro
• Micrômetro e a sua importância
O micrômetro é uma ferramenta de precisão de medidas que permite a realização de
medições de até milésimos de milímetro, possuindo uma exatidão superior à do
paquímetro – instrumento estudado anteriormente – sendo assim, utilizado para aferição
de dimensões, como diâmetro, altura, largura e profundidade, com tolerâncias mais
rigorosas. Equipamento importante e bastante usado no setor industrial, em especifico na
indústria mecânica, para a verificação da dimensão de peças de máquinas com pequenas
espessuras, por exemplo.

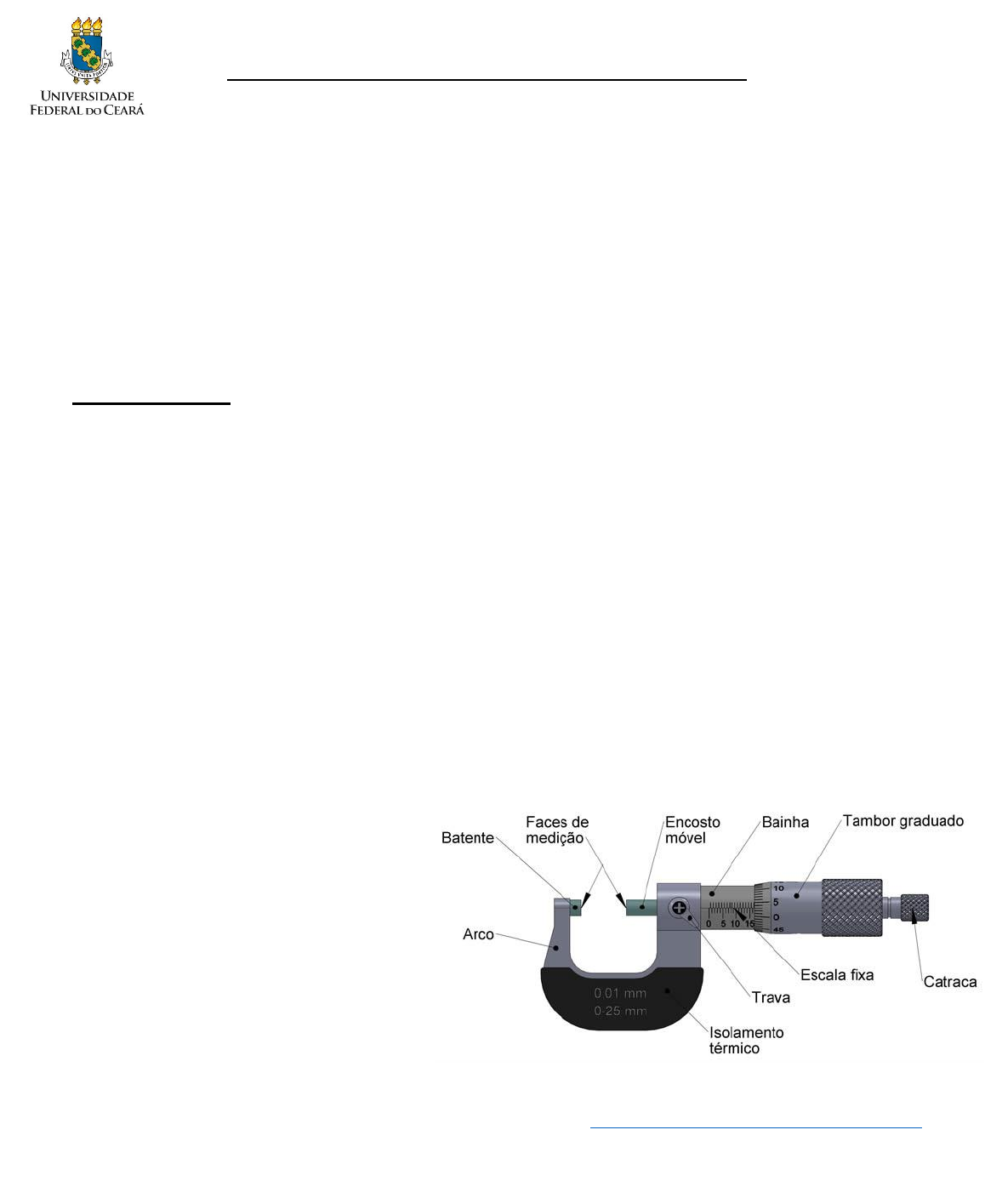

• Partes do Micrômetro
O arco é constituído de aço especial ou aço fundido e é tratado termicamente para
eliminar tensões internas.

O isolador fixado ao arco impede sua
dilatação, pois isola a transferência
de calor da mão para o instrumento.

O fuso micrométrico é feito de aço
especial temperado e retificado para
garantir um passo preciso.

As faces de medição tocam a peça a
ser medida e por isso são planos e
paralelos. Em alguns instrumentos,
os contatos são feitos de metal duro
 com alta resistência ao desgaste.

A porca de ajuste permite o ajuste da folga do fuso micrométrico

Figura 1 https://industriahoje.com.br/o-que-e-um-micrometro
https://industriahoje.com.br/o-que-e-um-micrometro
O tambor é onde se localiza a escala centesimal.
A catraca garante uma medição constante.
A trava imobiliza o fuso em determinada medida


• Procedimento para o uso

1°. Coloca o objeto que vai ser medido entre o pistão e o suporte.
2°. Gira o controle do pistão até que ele toque o
objeto.
3°. Gira o controle do pistão com mais cuidado,
até ouvir três cliques.
4°. Verifica se o pistão e o suporte estão tocando
o objeto de maneira uniforme.
5°. Aciona a trava do dedal enquanto o objeto
está dentro.
6°. Remove o objeto do micrômetro.

• Leitura da medida
1. Primeiramente faz-se a leitura dos
milímetros inteiros na escala da bainha.
2. Após isso, faz a leitura dos meio
milímetros, também na escala da bainha.
3. Em seguida, faz a leitura dos centésimos
de milímetros na escala do tambor.
4. A leitura dos milésimos é feita com o
auxílio do nônio da bainha, verificando
qual dos traços do nônio coincide com o
traço do tambor.
5. A medida final é a soma de todas medidas
obtidas no procedimento.
OBS.: Para obter um resultado mais coerente possível é necessário que tire as medidas
mais de uma vez.


Figura 2
https://www.google.com/url?sa=i&url=https%3A%2F%2Fwww.youtube.c
om%2Fwatch%3Fv%3DBLIU2ajqrLs&psig=AOvVaw1Ib5KguaukK77XKVu2x
pIv&ust=1622752584879000&source=images&cd=vfe&ved=0CAIQjRxqFw
oTCPCUn-rm-fACFQAAAAAdAAAAABAI
Figura 3 https://focusmetrologia.com/2020/04/27/micrometro/
https://www.google.com/url?sa=i&url=https%3A%2F%2Fwww.youtube.com%2Fwatch%3Fv%3DBLIU2ajqrLs&psig=AOvVaw1Ib5KguaukK77XKVu2xpIv&ust=1622752584879000&source=images&cd=vfe&ved=0CAIQjRxqFwoTCPCUn-rm-fACFQAAAAAdAAAAABAI
https://www.google.com/url?sa=i&url=https%3A%2F%2Fwww.youtube.com%2Fwatch%3Fv%3DBLIU2ajqrLs&psig=AOvVaw1Ib5KguaukK77XKVu2xpIv&ust=1622752584879000&source=images&cd=vfe&ved=0CAIQjRxqFwoTCPCUn-rm-fACFQAAAAAdAAAAABAI
https://www.google.com/url?sa=i&url=https%3A%2F%2Fwww.youtube.com%2Fwatch%3Fv%3DBLIU2ajqrLs&psig=AOvVaw1Ib5KguaukK77XKVu2xpIv&ust=1622752584879000&source=images&cd=vfe&ved=0CAIQjRxqFwoTCPCUn-rm-fACFQAAAAAdAAAAABAI
https://www.google.com/url?sa=i&url=https%3A%2F%2Fwww.youtube.com%2Fwatch%3Fv%3DBLIU2ajqrLs&psig=AOvVaw1Ib5KguaukK77XKVu2xpIv&ust=1622752584879000&source=images&cd=vfe&ved=0CAIQjRxqFwoTCPCUn-rm-fACFQAAAAAdAAAAABAI
https://focusmetrologia.com/2020/04/27/micrometro/
• Precisão do micrômetro
A taxa de precisão do micrômetro
pode variar entre 0,01mm ou
0,001mm, possuindo, assim, mais
exatidã que o paquímetro que tem
como precisão 0,05 mm. A precisão
do micrômetro pode ser encontrada
no próprio equipamento, na parte em
que está localizada o isolamento
térmico.



• Aplicações do micrômetro

 Micrômetro com Micrômetro Interno Micrômetro com
 Ponta Tipo Faca Tipo Paquímetro Pontas Finas

 Para medição de Ø no fundo Para medição de Ø interno Para medição de Ø no
 de canal ou largura de canal fundo de eixo estriado

 Micrômetro para Tubos Micrômetro de Ponta Cônica Micrômetro para Rosca

Para medição de espessura Para medição no fundo de Para medição do diâmetro
em tubo canais em V primitivo de roscas

Figura 4
https://www.google.com/url?sa=i&url=https%3A%2F%2Fportaldaconstrucao.com%
2Fqual-o-melhor-micrometro
Micrômetro Tipo Disco Micrômetro para Micrômetro com
 Engrenagem Batente em V

Para medição de dentes Para medição de Ø Para medição de Ø em
Em engrenagens retas ou primitivo de engrenagem ferramentas de corte 3 ou 5
helicoidais


Outras aplicações:
