Simulado de Teoremas de rede I

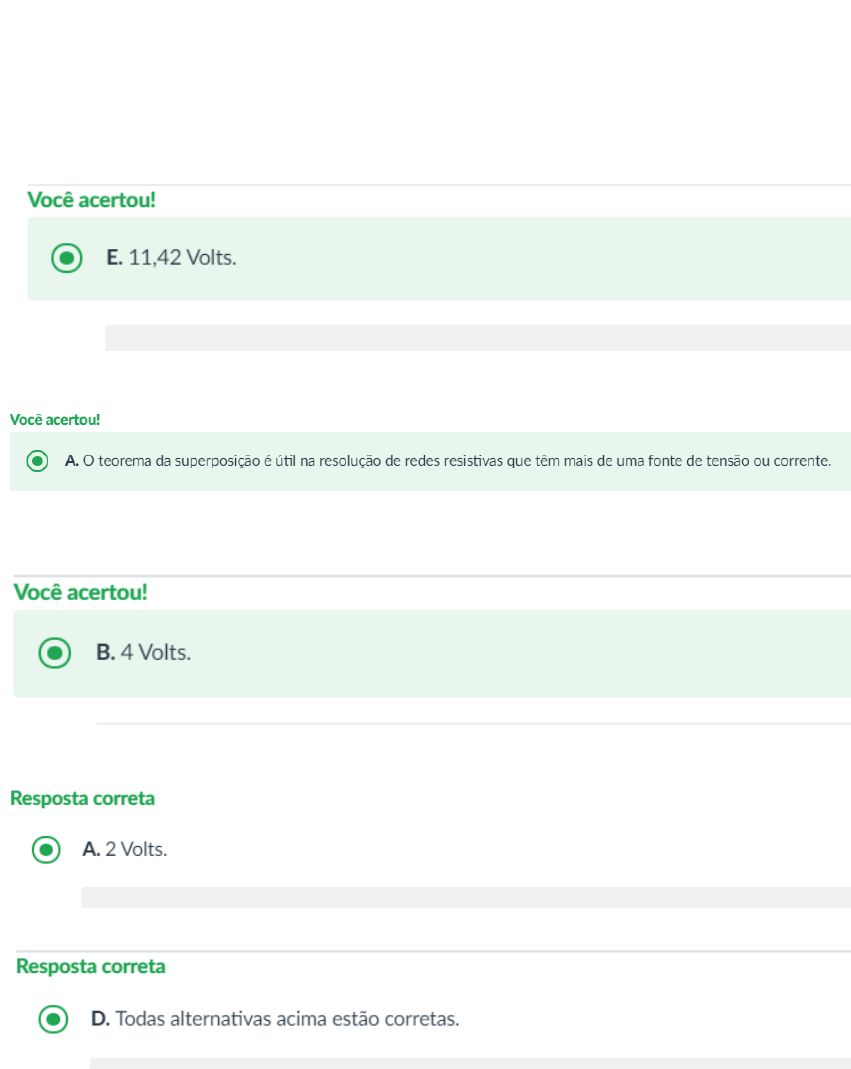

1. A resistência interna de pilhas e baterias provoca queda de tensão em cargas.
Aumenta com a vida útil das baterias. Uma bateria de tensão Vs de 12 V, com uma
resistência interna Rs de 0,5 Ω, em uma carga RL de 10 Ω, terá uma queda de tensão
VRL, que pode ser calculada pela fórmula: VRL=Vs (RL /(RL+Rs)). Calcule VRL:

2. Qual a vantagem do Teorema da Superposição?

3. Para o circuito da figura abaixo calcule, pelo teorema da superposição, a tensão
sobre o resistor R1, sendo: Es1=6V, Es2=12V, R1=4Ω e R2=2Ω.

4. Para o circuito da figura abaixo, calcule pelo teorema da superposição, a tensão
sobre o resistor R2, sendo: Es1=6V, Es2=12V, R1=4Ω e R2=2Ω.

5. Para o Teorema da Superposição, para o circuito abaixo, é correto afirmar que:
