- 1 -

TERMODINÂMICA – PARTE 2
Diagramas Termodinâmicos

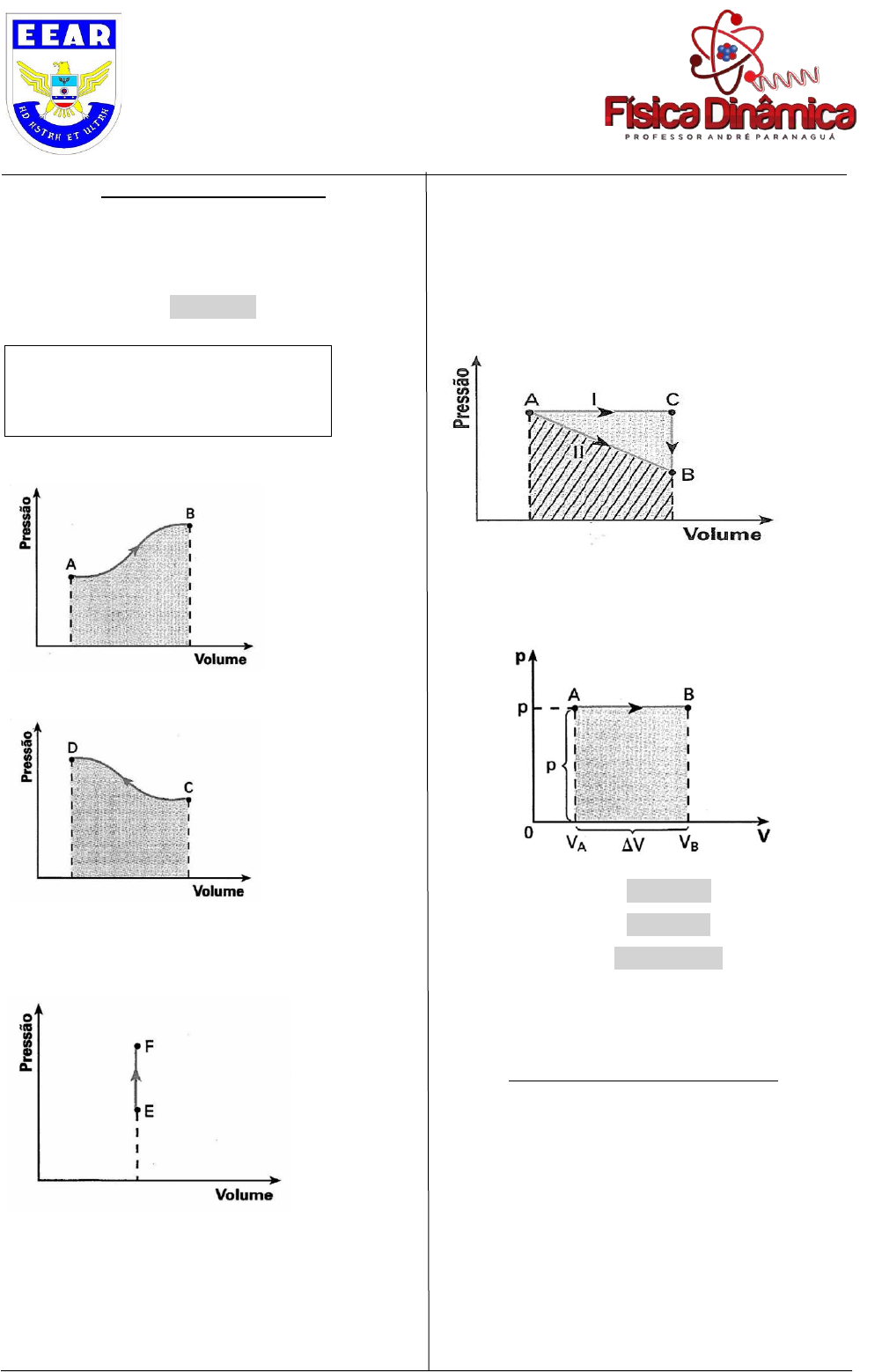

 Em um gráfico P x V, a área entre curva da
transformação e o eixo horizontal (do volume) é
numericamente igual ao trabalho realizado.

𝝉 = Á𝑹𝑬𝑨






𝛕 > 𝟎, quando o volume aumenta (expansão)


𝛕 < 𝟎, quando o volume diminui (compressão)


𝛕 = 𝟎, quando o volume permanece constante
(transformação isométrica,____________ ou
__________)


IPC!
1) O trabalho trocado entre o gás e o meio externo
depende dos estados intermediários (dos
caminhos);
2) A variação da energia interna (ΔU) não depende
destes caminhos, apenas do estado inicial e do estado
final.






3) Quando a pressão for constante (trasformação
_______) e houver variação de volume, teremos 3
formas de calcular o trabalho de um gás:


𝛕 = Á𝐑𝐄𝐀
𝛕 = 𝐩 . 𝚫𝐕
𝛕 = 𝐧 . 𝐑 . 𝚫𝐓
Obs.: Existe também o Q = τ + ΔU, porém este
independe se a pressão é ou não constante.

Transformação Cíclíca ou fechada
 Quando o estado final coincide com estado
inicial;
 No gráfico P x V, o trabalho total tem seu módulo
determinado pela “área interna” da transformação
cíclica.

Atenção! Ciclo no sentido horário: τ > 0
(_____________)
 Ciclo no sentido anti-horário: τ < 0
(_________)

Em qual dos caminhos o gás realizou maior
trabalho? E em qual teve maior variação de energia
interna
τ => J (Joule)
p => N/m² (ou Pa) (1 atm = 105 Pa)
V => m³ (1 m³ = 1000 L)



.
- 2 -

TERMODINÂMICA – PARTE 2
Aplicação 1: Uma amostra de gás perfeito sofre uma
transformação cíclica ABCDA, conforme
representado no diagrama.

Qual o trabalho, em Joules, realizado pelo gás nas
seguintes situações:
a) Nas tranformações de A para B e de C para D:

b) Nas transformações de B para C e de D para A:

c) Trabalho total do gás:

Máquinas térmicas


QA = τ + QB

2ª Lei da Termodinâmcia
Enunciado de Kelvin-Plank:
 “É IMPOSSÍVEL construir uma máquina que,
operando em transformações ciclícas, tenho como
único efeito transformar completamente em
trabalho a energia térmica recebida da fonte
quente.”

Enunciado de Rudolf Clausius:
 “É IMPOSSÍVEL que uma máquina, sem a
ajuda de um agente externo, conduzir calor de
um sistema para o outro que esteja a uma
temperatura maior.”



Cálculo de rendimento (η)

η =
𝝉
𝑸𝑨
=
𝑸𝑨−𝑸𝑩
𝑸𝑨
 = 1 -
𝑸𝑩
𝑸𝑨
 x 100

Aplicação 2: O rendimento de uma máquina térmica
é uma relação entre a energia transformada em
trabalho e a energia absorvida da fonte quente.

Q1 = calor retirado da fonte quente
Q2 = calor rejeitado para a fonte fria
τ = trabalho realizado
Uma máquina térmica teórica retira 1000 J da fonte
quente e rejeita 650 J para a fonte fria. O rendimento
dessa máquina, em porcentagem, é:
a)15 b)65 c)54 d)35

O ciclo de Carnot
Vantagens da máquina operar no ciclo de Carnot:
 Fixando as temperaturas das fontes
quentes e frias, a máquina teórica de Carnot é aquela
que conseguiria ter o maior rendimento, porém
nunca de 100 %.
 A máquina teórica de Carnot utiliza o gás
perfeito e é composto de duas transformações
isotérmicas e duas transformações adiabáticas.

 As curvas “mais na horizontal” são isotermas (D⃕A
e B⃕C).
 As curvas “mais na verticial” são adiabáticas (A⃕B
e C⃕D).

De D para A:
 Volume ___________, sistema ____________
trabalho e a energia interna _________.




.
- 3 -

TERMODINÂMICA – PARTE 2
De A para B:
 Volume ___________, sistema
____________ trabalho e a energia interna
_________.

De B para C:
 Volume ___________, sistema
____________ trabalho e a energia interna
_________.

De C para D:
 Volume ___________, sistema
____________ trabalho e a energia interna
_________.

Cálculo de rendimento (η) no Ciclo de Carnot

IPC!


Aplicação 3: Uma máquina térmica funciona
realizando o ciclo de Carnot. Em cada ciclo, o
trabalho útil fornecido pela máquina é de 2 000 J. As
temperaturas das fontes térmicas são 227 °C e 27 °C,
respectivamente. O rendimento da máquina, a
quantidade de calor retirada da fonte quente e a
quantidade de calor rejeitada para a fonte fria são,
respectivamente:
a) 60%, 4 000 J e 6 000 J.
b) 40%, 3 000 J e 5 000 J.
c) 40%, 5 000 J e 3 000 J.
d) 40%, 4 000 J e 1 000 J.

EEAR
1) (EEAR 1/2018 – adaptada) Se um motor recebe
1000 J de energia calorífica para realizar um trabalho
de 300 J, pode-se afirmar que a variação de sua
energia interna, em joules, e seu rendimento, valem:
a) ΔU = 700; r = 70% b) ΔU = 700; r = 30%
c) ΔU = 300; r = 70% d) ΔU = 300; r = 30%



2) (EEAR 2/2017) Ao construir uma máquina de
Carnot, um engenheiro percebeu que seu rendimento
era de 25%. Se a fonte fria trabalha a 25 oC, a
temperatura da fonte quente, em oC, de tal motor será
aproximadamente:
a) 12,4 b) 124
c) 1240 d) 12400

3) (EEAR 1/08) Um sistema termodinâmico realiza o
ciclo indicado no gráfico P x V mostrado abaixo. O
trabalho resultante e a variação de energia interna do
gás, ao completar o ciclo, valem, em joules,
respectivamente:








a) zero e zero. b) 10 x 105 e zero.
c) zero e 10 x 105. d) 20 x 105 e zero.

4) (EEAR 1/03 B) O gráfico abaixo mostra uma
expansão isotérmica de um gás ideal, de uma situação
1 para uma final 2. Supondo que a área sob o gráfico p
x V (onde p é a pressão e V é o volume) possa ser
aproximada para a área de um trapézio retângulo, o
calor envolvido no processo, em módulo, vale:

a) 0,75 pV. b) pV.
c) 0,5 pV. d) 1,3 pV.













.
- 4 -

TERMODINÂMICA – PARTE 2
5) (EEAR 2/03) No gráfico a seguir, o trabalho, em
atm.cm3, executado pelo gás entre os estados A e B
vale:
a) 4. b)16. c) 8. d) 32.

6) (EEAR 1/06) “É impossível construir uma máquina
térmica, operando em ciclos, cujo único efeito seja
retirar calor de uma fonte e converte-lo
integralmente em trabalho.”
Esse enunciado, que se refere à Segunda Lei da
Termodinâmica deve-se a:
a) Clausius. b) Ampère.
c) Clayperon. d) Kelvin.

7) (EEAR 1/07) Numa máquina de Carnot, de
rendimento 25%, o trabalho realizado em cada ciclo
é de 400 J. O calor, em joules, rejeitado para fonte
fria vale:
a) 400. b) 600.
c) 1200. d) 1600.

8) (AFA 97) Uma máquina térmica, ao realizar um
ciclo, retira 20 J de uma fonte quente e libera 18 J
para uma fonte fria. O rendimento dessa máquina é:
a) 0,1%. b) 2,0%.
c) 1,0%. d) 10,0%.

9) (AFA 97) Uma máquina térmica opera entre duas
fontes, uma quente, a 600 K, e outra fria, a 200 K. A
fonte quente libera 3700 J para a máquina. Supondo
que esta funcione no seu rendimento máximo, o
valor do trabalho, em J, por ciclo e o seu rendimento,
são, respectivamente,
a) 1233 e 33%.
b) 1233 e 100%.
c) 2464 e 67%.
d) 3700 e 100%.




10) (EFOM 07) A figura abaixo representa um
diagrama PV que descreve o ciclo de um gás
monoatômico. Sobre a variação de energia interna
desse gás e a quantidade de calor, pode–se afirmar
que seus valores em Joule valem, respectivamente:









a) 0 e - 5,00 x 102. b) 0 e +1,00 x 103.
c) 70 e + 5,00 x 102. d) 70 e - 1,00 x 103.

11) (EEAR) Se considerarmos que um ciclo ou uma
transformação cíclica de uma dada massa gasosa é um
conjunto de transformações após as quais o gás volta
às mesmas condições que possuía inicialmente,
podemos afirmar que quando um ciclo termodinâmico
é completado,
a) o trabalho realizado pela massa gasosa é nulo.
b) a variação da energia interna da massa gasosa é
igual ao calor cedido pela fonte quente.
c) a massa gasosa realiza um trabalho igual à variação
de sua energia interna
d) a variação de energia interna da massa gasosa é
nula.

12) (EEAR) Uma certa amostra de gás ideal recebe 20 J
de energia em forma de calor realizando uma
transformação AB indicada no gráfico Pressão (P) x
Volume (V) a seguir. O trabalho realizado pelogás na
transformação AB, em J, vale:








a) 20 b) 10 c) 5 d) 0





B A
P
(atm)

4
4 8

v (cm3)



v (cm3)
P
(atm)
 B
A



.
- 5 -

TERMODINÂMICA – PARTE 2
13) (EEAR 2/2011) Uma certa amostra de um gás
monoatômico ideal sofre as transformações que são
representadas no gráfico Pressão X Volume (PXV),
seguindo a sequência ABCDA.


O trabalho realizado pelo gás na transformação AB e
a variação de energia interna do gás no ciclo todo,
em joules, valem, respectivamente:
a) zero e zero. b) 4x106 e zero.
c) zero e 3,2 x 106. d) 3,2 x 106 e zero.

14) (EEAR 2013) Considere uma máquina térmica
que funciona em ciclos, tal como indica o gráfico da
pressão em função do volume apresentado abaixo:

Nesse caso, podemos afirmar, corretamente, que:
a) o trabalho resultante é nulo.
b) o ciclo é formado por duas transformações
isocóricas e duas isobáricas.
c) o ciclo é formado por duas transformações
isotermas e duas isobáricas.
d) todas as transformações ocorridas no ciclo foram
adiabáticas.

15) (Quadro complementar - Oficial da MB) Um
trabalho de 900J é realizado sobre um sistema
qualquer, no qual ocorre uma perda de 150J de calor.
Em seguida, o referido sistema realiza 300J de
trabalho, e mais 50J de calor são perdidos. Assinale a
opção que corresponde à energia final do sistema,
sabendo que sua energia inicial era zero.
a) 150 J b) 400 J c) 500 J d) 1050 J



16) O gráfico representa um ciclo de Carnot, para o
caso
de um gás ideal. Qual é a proposição falsa?

a) De A até B, a transformação é isotérmica e o gás
recebe calor do meio externo.
b) De C até D, a transformação é isotérmica e o gás
rejeita calor para o meio externo.
c) De B até C, a transformação é adiabática e o gás
realiza trabalho contra o meio externo.
d) De D até A, a transformação é adiabática e o gás
realiza trabalho contra o meio externo.

17) (AFA98) No diagrama pressão-volume, indicado na
figura, um sistema sofre uma transformação do estado
inicial i para o estado final f. Caso tal fenômeno ocorra,
tendo como estado intermediário o ponto A, o calor
absorvido e o trabalho realizado, em joules, serão,
respectivamente, 50 e 20. Entretanto, se for utilizado
como estado intermediário o ponto B, o calor
absorvido será 36 J. A energia interna inicial tem valor
10 J. Então, a energia interna final e o trabalho
realizado segundo a trajetória i B f, valem,
respectivamente, em joules,
a) 10 e 6. b) 20 e 36.
c) 30 e 20. d) 40 e 6.





V
A
B
f
i
P



.
- 6 -

TERMODINÂMICA – PARTE 2
18)(EEAR 1.2019) Considere as seguintes
afirmações sobre uma máquina térmica operando
segundo o ciclo de Carnot, entre duas fontes de
calor, uma a 27ºC e a outra a 57ºC.
( ) O rendimento dessa máquina é de
aproximadamente 52% e esse rendimento é
máximo, ao menos que a temperatura da fonte fria
seja zero.
( ) O rendimento dessa máquina é de
aproximadamente 10% e, caso essa máquina
receba 5000J de calor da fonte quente, rejeitará
1000J para a fonte fria.
( ) O rendimento dessa máquina é de
aproximadamente 10% e, caso essa máquina
receba 5000J da fonte quente, rejeitará 4500J para
a fonte fria.
( ) O rendimento dessa máquina irá aumentar se
houver aumento da diferença de temperatura
entre as fontes de calor.
Atribuindo-se verdadeiro (V) ou falso (F) para cada
uma das afirmações, assinale a alternativa que
apresenta a sequência correta.
a) V – F – V – F b) V – V – V – F
c) F – F – V – F d) F – F – V – V

19) (CFS 2/2020) Uma amostra de um gás ideal sofre
a transformação termodinâmica do estado A para o
estado B representada no gráfico P (pressão) em
função de T (temperatura) representada a seguir:







Entre as alternativas, assinale aquela que melhor
representa o gráfico P em função de V (volume)
correspondente a transformação termodinâmica de
A para B.
































20) (CFS 1/2021 – COD 33 – Q. 95) Uma amostra de um
gás ideal realiza uma sequência de transformações
termodinâmicas (AB, BC, CD e DA) conforme o gráfico
pressão (P) em função do volume (V) a seguir.










Assinale a alternativa que indica corretamente as
transformações termodinâmicas pelas quais a energia
interna da amostra aumentou.
a) DA e CD b) AB e BC
c) AB e DA d) BC e CD


GABARITO – Termodinâmica – 2ª parte
a)4.
b) 1, 2, 3, 5, 10, 13, 14, 15.
c)7, 9, 19, 20.
d)6, 8, 11, 12, 16, 17, 18.
