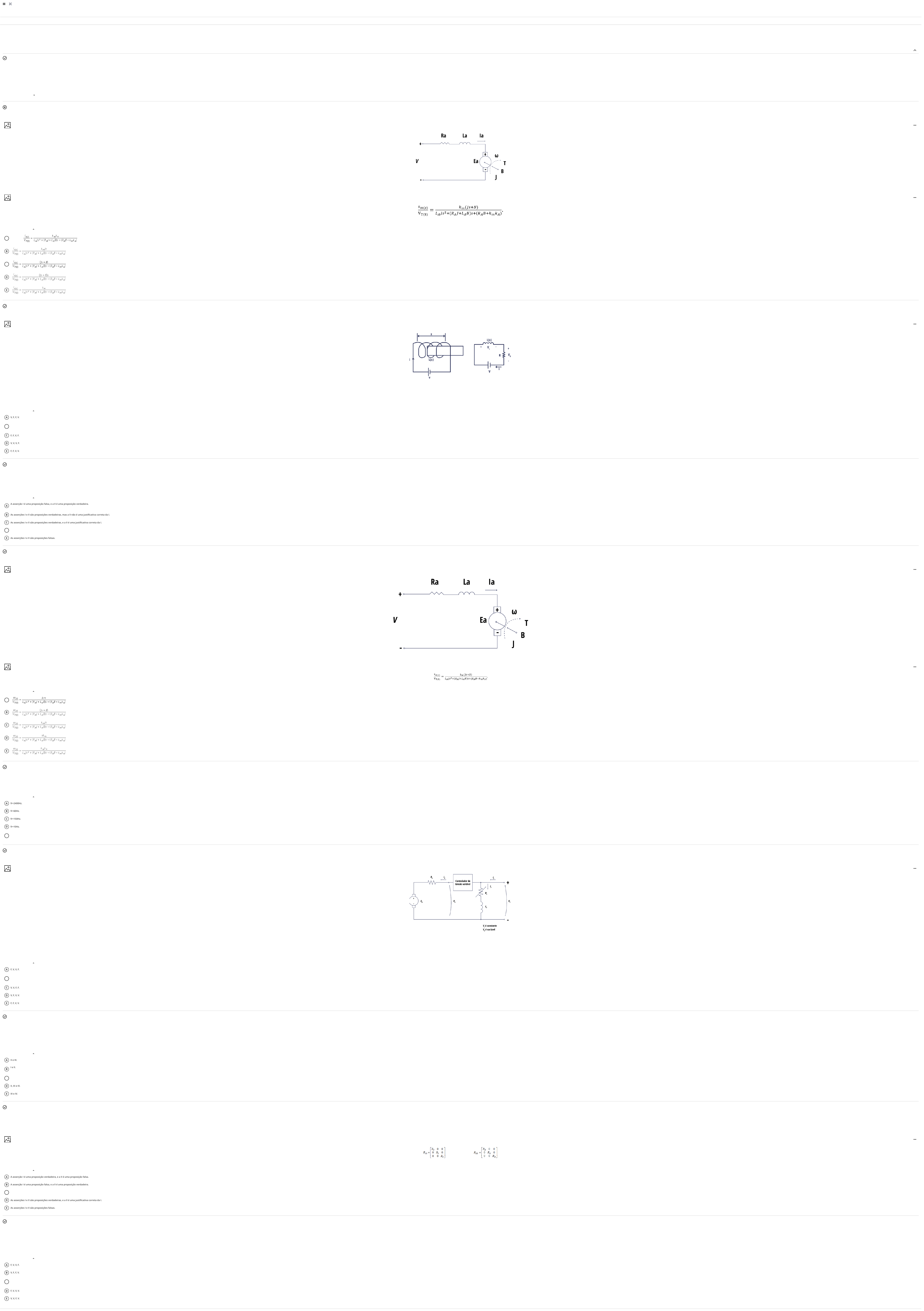

Avaliação On-Line 1 (AOL 1) - Questionário
Conteúdo do exercício
Mostrar opções de resposta
Ocultar opções de resposta
Ocultar opções de resposta
Ocultar opções de resposta
Ocultar opções de resposta
Ocultar opções de resposta
Ocultar opções de resposta
Ocultar opções de resposta
Ocultar opções de resposta
Ocultar opções de resposta
Avaliação On-Line 1 (AOL 1) - Questionário
Juliano da Silva
Pergunta 1 1 /1
Sabe-se que no motor CC a potência convertida será descrita em grandezas mecânicas, como Pconv= τind ωm, por exemplo. Assim, o conjugado induzido τind pode ser definido pela equação a seguir: τind=kΦIA.
Considerando essas informações e o conteúdo estudado sobre máquinas de corrente contínua, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) O conjugado induzido depende de mais de três grandezas.
II. ( ) Para calcular o conjugado induzido a velocidade pode estar na unidade de rpm.
III. ( ) A corrente de armadura é diretamente proporcional ao conjugado induzido.
IV. ( ) A constante k depende das características construtivas do motor.
Agora, assinale a alternativa que apresenta a sequência correta:
Pergunta 2 0 /1
Observe a figura a seguir:
Fonte: CERO, I. et al. Modelo matemático del motor de corriente directa. 2017. Disponível em: <https://www.researchgate.net/publication/313215329_Modelo_matematico_del_motor_de_corriente_directa>. Acesso em 15/07/2019.
Baseando-se nesta figura foi obtido o modelo dinâmico do motor, relacionando a saída (conjugado) com a entrada (tensão), cuja equação é representada por
Seguindo estes mesmos procedimentos e considerando o conteúdo estudado sobre modelos dinâmicos, pode-se afirmar que a função de transferência relacionando as grandezas IA(S)/VT(S) é:
A Incorreta:
B
C Resposta correta
D
E
Pergunta 3 1 /1
Observe a figura a seguir:
Fonte: BARBI, I. Teoria fundamental do motor de indução. Florianopolis: Editora da Ufsc, 1985, p. 3.
Considerando que a figura é a representação do esquema simples para um enrolamento girando e seu circuito equivalente, e que neste mesmo circuito elétrico a tensão total (v) será a soma das quedas de tensão na resistência e na indutância (v=vR+vL) e o conteúdo estudado sobre modelagem do motor de indução trifásico, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) Os dois circuitos representados na figura são independentes um do outro.
II. ( ) A resistência no circuito da direita representa o aquecimento resistivo da bobina.
III. ( ) Analisando o circuito que representa um enrolamento girando obtém-se v=Ri + L(x) di/dt+ i d(L(x)/dt.
IV. ( ) A tensão que se obtém é resultado da Lei de Ampère.
Agora, assinale a alternativa que apresenta a sequência correta:
A V, F, F, V.
B Resposta correta
F, V, V, F.
C F, F, V, F.
D V, V, V, F.
E F, F, V, V.
Pergunta 4 1 /1
As equações de tensão e conjugado induzido dependem de uma constante k, descrita pela equação k=Zp/2πa, sendo Z o número de condutores do rotor, p o número de polos e a o número de caminhos de corrente. Entretanto, a é uma constante variável, sendo a=mp para o enrolamento imbricado, a=2m para o enrolamento ondulado e a=2 p mimb para o enrolamento autoequalizado.
Observando a equação que descreve k é possível afirmar que cada motor terá um valor de k específico, de acordo com as suas características construtivas que incluem, além do número de polos e de condutores, o número de caminhos de corrente. Considerando essas informações e o conteúdo estudado sobre corrente contínua, analise as asserções a seguir e a relação proposta entre elas.
I. Se houver dois motores de corrente contínua com o mesmo número de polos e mesmo número de condutores, o valor de k será igual simplesmente se o valor de a também for igual em ambos motores.
Porque:
II. O valor de a depende de como estão conectados os condutores do rotor no comutador, portanto a varia de acordo com o número de espiras do rotor.
A seguir, assinale a alternativa correta:
A
A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
B As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta da I.
C As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
D Resposta corretaA asserção I é uma proposição verdadeira, e a II é uma proposição falsa.
E As asserções I e II são proposições falsas.
Pergunta 5 1 /1
Observe a figura a seguir:
Fonte: CERO, I. et al. Modelo matemático del motor de corriente directa. 2017. Disponível em: <https://www.researchgate.net/publication/313215329_Modelo_matematico_del_motor_de_corriente_directa>. Acesso em 15/07/2019.
Com base nesta figura foi obtido o modelo dinâmico do motor, relacionando a saída (conjugado) com a entrada (tensão), cuja equação é representada por
Seguindo estes mesmos procedimentos e considerando o conteúdo estudado sobre modelos dinâmicos, pode-se afirmar que a função de transferência relacionando as grandezas ω(S)/VT(S) é:
A Resposta correta
B
C
D
E
Pergunta 6 1 /1
Leia o trecho a seguir:
“Um motor de indução trabalha induzindo tensões e correntes no rotor da máquina e, por essa razão, ele também foi denominado algumas vezes transformador rotativo. Como tal, o primário (estator) induz uma tensão no secundário (rotor). Entretanto, diferentemente de um transformador, a frequência do secundário não é necessariamente a mesma que a frequência do primário.
”Fonte: CHAPMAN, S. Fundamentos de máquinas elétricas. 5. ed. Nova York: The Mcgraw-hill Companies, 2013. 684 p. Tradução de Anatólio Laschuk.
É possível deduzir que existe uma relação entre a frequência do estator (fs) com a frequência do rotor (fr), e estas duas variáveis se relacionam por meio do escorregamento (s), de acordo com a equação fr=sfs.
Considerando essas informações e o conteúdo estudado sobre máquinas de indução, pode-se afirmar que havendo um motor de indução que funciona com uma tensão de alimentação da rede de 400V e 60Hz, com um escorregamento de 2,5%, a frequência do rotor é de:
A fr=2400Hz.
B fr=60Hz.
C fr=150Hz.
D fr=10Hz.
E Resposta correta
fr=1.5Hz.
Pergunta 7 1 /1
Observe a figura a seguir:
Fonte: CHAPMAN, S. Fundamentos de máquinas elétricas. 5. ed. Nova York: The Mcgraw-hill Companies, 2013, p. 483.
Esta é uma representação de um esquema do controle da tensão de armadura de um motor CC em derivação. Este não é o único tipo de controle existente, porém é o mais comum. Considerando essas informações e o conteúdo estudado sobre modelagem do motor de corrente contínua e controle da velocidade, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) Neste tipo de controle, um aumento na tensão VA produz um aumento na velocidade do motor.
II. ( ) Neste tipo de controle, para manter a velocidade constante deve-se variar a resistência de armadura.
III. ( ) O controle por variação de resistência de campo é o mais confiável, e se se realiza através da técnica de PWM.
IV. ( ) Os outros dois tipos de controle consistem em variar a resistência de campo e inserir um resistor em série com o circuito de armadura.
Agora, assinale a alternativa que apresenta a sequência correta:
A F, V, V, F.
B Resposta correta
V, F, F, V.
C V, V, F, F.
D V, F, V, V.
E F, F, V, V.
Pergunta 8 1 /1
Para o estudo dos processos de conversão de energia é necessário, além de ter claros os conhecimentos sobre circuitos elétricos, entender quais os princípios do eletromagnetismo que contribuem para o funcionamento de equipamentos que realizam este tipo de processo.
Estes tipos de equipamentos são conhecidos como máquinas elétricas, e há três tipos de máquinas: o transformador, o motor e o gerador. Considerandoessas informações e o conteúdo estudado sobre os quatro princípios do eletromagnetismo que colaboram para entender esses equipamentos, analise as afirmativas a seguir.
I. Um fio condutor de corrente produz um campo magnético em sua vizinhança.
II. Um campo magnético variável no tempo induzirá tensão em uma bobina se esse campo passar através desta.
III. O fluxo magnético tem uma relação diretamente proporcional com a tensão.
IV. Um fio condutor de corrente, na presença de um campo magnético, tem uma força induzida nele.
Está correto apenas o que se afirma em:
A II e III.
B
I e II.
C Resposta corretaI, II e IV.
D II, III e IV.
E III e IV.
Pergunta 9 1 /1
Considerando a necessidade de simplificar o equacionamento para o estudo do modelo dinâmico da máquina de indução, adotaram-se algumas hipóteses e convenções. Algumas delas se caracterizam apenas como conceitos, porém outras delas são descritas mediante equações.
Considerando essas informações e o conteúdo estudado sobre modelagem do motor de indução trifásico, analise as asserções a seguir e a relação proposta entre elas.
I. Os três enrolamentos do estator são iguais entre si, e o mesmo vale para o caso dos enrolamentos do rotor. Como os enrolamentos no rotor são iguais entre si, pode-se afirmar que uma única variável é adotada para descrever a resistência do estator (RS) e para representar a resistência do rotor (RR).
Porque:
II. Em modelo de equação, torna-se RS=RA=RB=RC para o caso do estator e RRR=Ra=Rb=Rc para o caso do rotor. É possível afirmar, também, que de forma matricial obtém-se as seguintes equações:
A seguir, assinale a alternativa correta:
A A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.
B A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
C Resposta corretaAs asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta da I.
D As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
E As asserções I e II são proposições falsas.
Pergunta 10 1 /1
Sabe-se que no motor CC existe uma tensão induzida no circuito de armadura, e através dos princípios de eletromagnetismo esta tensão induzida pode ser definida pela seguinte equação: EA=kΦωm.
Considerando essas informações e o conteúdo estudado sobre máquinas de corrente contínua, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) A tensão induzida depende de três grandezas.
II. ( ) Para calcular a tensão induzida, a velocidade pode estar em rpm.
III. ( ) Se o fluxo magnético aumentar enquanto as outras variáveis se mantém constantes, a tensão induzida também aumentará.
IV. ( ) A constante k tem como unidades rad/s.
Agora, assinale a alternativa que apresenta a sequência correta:
A F, V, V, F.
B V, F, F, V.
C Resposta correta
V, F, V, F.
D F, V, V, V.
E V, V, F, V.
9/10
Nota final
Enviado: 09/08/21 18:28 (AMT)
××
