1 CARDIOLOGIA RAUL BICALHO – MEDUFES 103
Eletrocardiograma
INTRODUÇÃO
• Definição e conceitos:

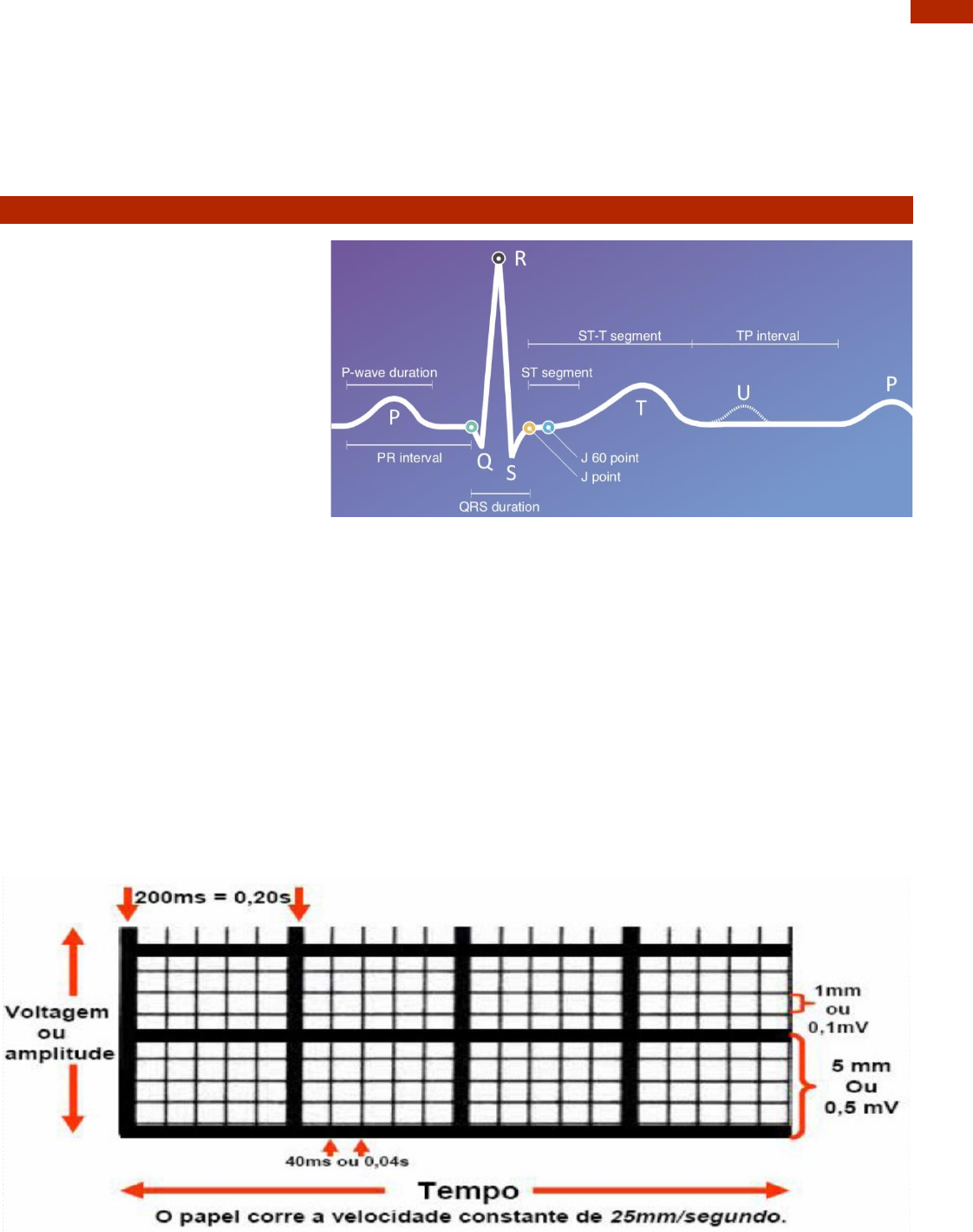

o O eletrocardiograma é a inscrição
elétrica do que acontece dentro
do coração
o Isso aparece para gente como
uma onda P, o complexo QRS,
uma onda T, eventualmente uma
onda U e no final voltamos a uma
nova onda P de um novo
estímulo elétrico
o Devemos estar atentos à duração da onda P, ao intervalo PR, à duração do QRS, à altura do ponto J, ao ponto
J60 (ponto J + 60 ms), à variação do segmento ST, à variação do segmento ST-T e ao intervalo entre a onda T e
a onda P (tudo isso é medido porque tudo isso nos ajuda a fazer diagnóstico)
o Para fazermos essas medidas, o ECG não pode ser num papel liso e sim num papel milimetrado. Essa inscrição
do eletro no papel milimetrado tem alguns parâmetros padrões
▪ O papel deve correr numa velocidade constante de 25 mm/s (podemos fazer isso numa velocidade diferente
dependendo da necessidade de identificar arritmias)
▪ No eixo horizontal vemos a medida em milissegundo, sendo que cada quadrado menor tem 40ms ou 0,04s
e o quadrado maior tem 200ms ou 0,2s → Então aquelas medidas de duração das ondas serão em ms
▪ No eixo vertical vemos a voltagem ou amplitude, sendo que cada quadrado menor tem 1 mm, podendo ser
considerado 0,1mV em voltagem, e o quadrado maior tem 5mm ou 0,5mV

• Calibração do aparelho:
o Geralmente está em N → Cada 10 mm (quadrado maior) correspondem a 1 mV
o Pode ser dividido em N/2 (quando temos sobrecarga ventricular esquerda) → Cada mV corresponde a 5 mm
PROFA. RENATA PRETTI

2 CARDIOLOGIA RAUL BICALHO – MEDUFES 103
o Pode ser feito numa calibração maior, de 2N (quando se tem uma voltagem
baixa, nos casos de pericardite por exemplo) → Cada mV valerá 20 mm
• Valores normais:
o Temos que nos ater a esses valores normais porque em cima deles que
veremos se tem algo alterado ou não
o Onda P → Duração de 0,10s e amplitude ≤ 2,5mm
o Intervalo PR → Duração entre 0,12 e 0,20 segundos
o Complexo QRS → Duração entre 0,07 e 0,10 segundos
o Segmento ST
▪ Ponto J → É medido no segmento ST, tanto no aumento quanto na
depressão de ST
▪ Ponto J60 → É um ponto que é medido no teste ergométrico, porque num teste ergométrico normal, em
um paciente que não tem alteração, o ponto J pode ter depressão ou elevação sem indicar isquemia. Mas,
quando esse ponto J60 tem uma alteração isso sim pode indicar isquemia
▪ A referência que temos para medir valores de depressão ou elevação é a linha reta que é uma linha
isoelétrica. O local normal do ponto J é que ele fique nessa linha de base. Então, caso não esteja, contamos
quantos quadradinhos está de diferença para poder dizer “elevação” ou “depressão” de tantos milímetros

• Passos na interpretação do ECG:
o Determinar o ritmo e a regularidade → Esse ritmo vai de um ritmo normal (sinusal) até os ritmos arrítmicos
o Calcular a frequência cardíaca → Sempre pegando algum ponto específico com a próxima inscrição desse
ponto, por exemplo medir entre um P e o outro P ou entre um R e o outro R
o Avaliar a onda P

3 CARDIOLOGIA RAUL BICALHO – MEDUFES 103
o Calcular o intervalo PR
o Analisar o complexo QRS
o Examinar o onda T
o Calcular o intervalo QT
o Observar as outras características
• Passos em determinação de resultado (colocar no laudo):
o Avaliar o ritmo
o Determinar o eixo
o Ver se tem algum bloqueio de ramo
o Ver se existe aumento de alguma cavidade
o Ver se tem isquemia ou infarto
o Ver se existem outras anormalidades
O EXAME
• Análise geral:
o Analisar os segmentos do eletro (P, PR, QRS, ST e ST) determinando eixo, amplitude, duração morfologia e
conclusão que se chega (se está normal, alterado etc.)
▪ Existe eixo da onda P e do QRS, sendo o mais importante o eixo do QRS, onde analisamos se em DI é positivo
é negativo e em aVF se é positivo ou negativo

• Eixos:
o O eixo normal vai variar de -
30° até +90°
o Na imagem dos eixos as
pontas da setas voltam para a
parte positiva, então se em
determinada derivação o QRS
é positivo ele estará para o
lado que a ponta da seta vai e
se é negativo estará para o
outro lado (em outro
quadrante)
o Se estiver entre 90° e 180° → Desvio do eixo para direita
o Se estiver entre -30° e -90° → Desvio do eixo para esquerda

4 CARDIOLOGIA RAUL BICALHO – MEDUFES 103
o Se estiver entre -90° e -180° → Desvio extremo do eixo (“terra sem lei”), diversas patologias podem acarretar
esse desvio, sendo mais inespecífico
• Como definimos o eixo?
o Temos o ECG com todas as derivações e vamos observar a primeira derivação (DI)
▪ Avaliar se o QRS é positivo ou negativo → Normalmente em DI é positivo
▪ Considerando o DI positivo ver em seguida o aVF
❖ Se for positivo significa que só se passou no quadrante de eixo normal, estando entre 0° e 90°
(independente se está em 30° ou 60°, está no eixo elétrico normal)
❖ Se for negativo significa é insuficiente, pois está entre 0° e -90°, então pode estar entre o eixo normal
e o desvio para esquerda → Nesse caso procurar aVL, aVR ou DII para ter ideia de que local está o eixo
o O mais importante, então, é definir DI e aVF → Se estiver nos quadrantes normais (positivos), aVR ou DII
obrigatoriamente vão estar positivos também, porque está entre 0° e 90°
▪ Se o aVL estiver positivo não é possível estar entre 60° e 90°, então esse eixo está entre 0° e 60°
o Observar que se o DIII estiver negativo pode haver um desvio do eixo para esquerda
• O que significa cada onda?
o Onda P → Transcrição elétrica da despolarização atrial
o Segmento PR → O atraso de condução do nó atrioventricular
o Complexo QRS → Despolarização ventricular
o Onda T → Repolarização ventricular (não enxergamos a repolarização atrial porque ela está dentro de QRS)
o Linha isoelétrica → Momento em que a célula miocárdica está sem eletricidade

• Em relação ao suprimento:
o A maioria dos locais elétricos do coração é irrigada pela ACD, por isso é a artéria elétrica

5 CARDIOLOGIA RAUL BICALHO – MEDUFES 103
o Nó sinoatrial → 55-60% pela ACD
o Nó atrioventricular → 90% pela ACD
o Sistema Hiss-Purkinje → ACD ou DA
o O feixe de Hiss se bifurca em feixes para a direita e
esquerda
▪ Feixe da direita (ADA)
▪ Feixe da esquerda (ACD ou DA)
• Velocidades e atrasos:
o Quando o estímulo sai do nó sinusal e passa pelas
fibras pelo átrio ele passa por uma velocidade muito
alta, de 60 a 80 cm/s
o Quando ele chega no nó sinoatrial ele passa por uma lentificação absurda, ficando a 10 cm/s
o Depois que começa a despolarizar o ventrículo esquerdo, a velocidade tem que ser muito alta, então os feixes
iniciais do ramo esquerdo e direito também são em velocidade alta (200 a 400 cm/s)
o Quando está na parte mais distal das fibras de Purkinje ele volta a desacelerar (30 cm/s)
• Anatomia dos componentes elétricos:
o Nó sinusal/sinoatrial → Muito
próximo à Veia Cava Superior
o Nó atrioventricular → No átrio
direito, mas bem perto do ventrículo
o Existem 3 vias principais de
condução pelo átrio, mas se sabe
que toda a musculatura dos átrios
despolariza dando a resposta que vai
ser sentida no nó atrioventricular
o O que atravessa do átrio para o
ventrículo é um feixe comum que é
o feixe de Hiss, que se bifurca em
ramo direito e ramo esquerdo e
posteriormente fazem subdivisões
nas fibras de Purkinje que vão
transportar a eletricidade para todo
o coração
• Eventos elétricos:
o No início se dá a despolarização atrial, aparecendo a onda P
o Depois que foi todo o átrio e a onda P está totalmente inscrita, há um momento isoelétrico
o Depois a condução começa a pegar o septo interventricular, que é onde inicia o complexo QRS passando cada
vez por mais massa muscularo Depois que a energia elétrica passa por todo os ventrículos há a contração deles
o Na repolarização vai saindo essa energia e gera a onda T até voltar a ficar isoelétrico

6 CARDIOLOGIA RAUL BICALHO – MEDUFES 103

DERIVAÇÕES
• Eletrodos do plano frontal:
o O paciente tem que estar deitado e o aparelho de eletro fica idealmente do lado esquerdo do coração pela
questão dos cabos, para não ficarem muito esticados
o Temos os eletrodos que ficam no plano frontal que são determinados por cores específicas
▪ No braço direito o eletrodo vermelho
▪ Na perna direita o eletrodo preto
▪ No braço esquerdo o eletrodo amarelo

7 CARDIOLOGIA RAUL BICALHO – MEDUFES 103
▪ Na perna esquerda o eletrodo verde

• Derivações precordiais:
o Vão de V1 a V6 e não obrigatoriamente têm a mesma coloração
▪ V1 → Fica no 4º EIC no lado direito do esterno
▪ V2 → Fica no 4º EIC no lado esquerdo do esterno
▪ V3 → Fica entre V2 e V4
▪ V4 → Fica no 5º EIC na linha clavicular média à esquerda
▪ V5 → Fica no 5º EIC na linha axilar anterior esquerda
▪ V6 → Fica no 5° EIC na linha axilar média esquerda
• Derivações do plano frontal:
o Derivação dos membros
▪ DI → É a comparação entre os 2 membros superiores
▪ DII → É a comparação entre membro superior direito e membro inferior esquerdo
▪ DIII → É a comparação entre membro superior esquerdo e membro inferior esquerdo
o Derivação aumentada dos membros:
▪ aVR → É uma somatória dos membros esquerdos com o membro superior direito

8 CARDIOLOGIA RAUL BICALHO – MEDUFES 103
▪ aVL → É uma somatória do MSD + MIE com o membro superior esquerdo
▪ aVF → É uma somatória dos membros superiores relacionados ao membro inferior esquerdo
o O membro inferior direito funciona como um eletrodo de referência ou “terra”, porque em momento nenhum
ele é analisado, servindo da parte vetorial para uma referência

• Derivações precordiais:
o São um comparativo
das derivações do
triângulo de Einthoven
basal com as
derivações de V1 a V6
• Outras derivações:
o V3R, V4R, V5R e V6R →
Derivações direitas,
nada mais é do que
colocar os eletrodos no
5º EIC do lado direito
o V7, V8 e V9 → São as
partes posteriores do
coração

9 CARDIOLOGIA RAUL BICALHO – MEDUFES 103

CONDUÇÃO
• O sistema de condução:
o O nó sinusal costuma conduzir em torno de 70 batimentos por minuto (bpm)
o Quando vai para o nó atrioventricular se assumir ele assume uma frequência de 45-50 bpm
o O feixe de Hiss se assumir fica na mesma média do nó AV, assim como os ramos esquerdo, direito e sub-ramos


10 CARDIOLOGIA RAUL BICALHO – MEDUFES 103

• Despolarização ventricular:
o A ativação elétrica acontece primeiro no nó sinusal depois no nó atrioventricular e aí sim a despolarização dos
ventrículos, que ocorre de forma vetorial
▪ Vetor 1 → Despolarização do septo (onda q)
▪ Vetor 2 → Despolarização das paredes livres (onda R)
▪ Vetor 3 → Despolarização das porções basais (onda S)
o A inscrição elétrica do QRS ocorre porque os vetores de energia são somados



11 CARDIOLOGIA RAUL BICALHO – MEDUFES 103
ANÁLISE ELETROCARDIOGRÁFICA
• Itens que devem ser analisados:
o Ritmo
o Frequência
o Eixo
o Bloqueios
o Sobrecarga de câmaras
o Isquemia / infarto
o Outras anormalidades
RITMO
• Ritmo sinusal:
o O ritmo é considerado sinusal quando:
▪ Onda P positiva nas derivações inferiores (DII, DIII e aVF) e negativa em aVR
▪ FC entre 50 e 100 bpm
o Se FC <50bpm → Bradicardia sinusal
o Se FC >100bpm → Taquicardia sinusal
o Se onda P negativa nas derivações inferiores, atentar para:
▪ Posicionamento errado dos eletrodos
▪ Marcapasso ectópico (fora do nó atrial)
▪ Dextrocardia (posicionamento do coração no lado direito do tórax)


12 CARDIOLOGIA RAUL BICALHO – MEDUFES 103
• Flutter atrial:
o Quando a origem desse estímulo não
é feita no nó sinusal e sim em algum
local do eixo cavotricuspídeo,
geralmente originado do átrio direito
o Gera no ECG um serrilhado com
ondas F (de flutter)
o As ondas de flutter conduzem em
torno de 300 bpm, conduzindo para
o ventrículo de 1:1 (ventrículo
também conduz a 300 bpm) ou de 1:2 (ventrículo conduzindo a 150 bpm) ou algo proporcional a isso
o A distância de QRS é regular, porque há um padrão de comparação entre átrio e ventrículo
• Fibrilação atrial:
o É uma coisa mais caótica dentro do átrio → Pode se originar em qualquer ponto do átrio direito ou esquerdo
o Vai para conduções maiores que 300 bpm
o O átrio não consegue contrair, ele fica fibrilando, só tremendo
o A condução que passa pelo nó atrioventricular e vai para o ventrículo não tem uma ordenação nem relação de
1:1 ou 1:2 proporcional como no flutter atrial
o Não gera um serrilhado e sim uma ausência de onda P e uma distância entre os QRS completamente irregular


• Outras alterações de ritmo:
o Bloqueio atrioventricular de 1º grau
o Bloqueio atrioventricular de 2º grau do tipo 1
o Bloqueio atrioventricular de 2º grau do tipo 2
o Bloqueio atrioventricular de 3º grau

13 CARDIOLOGIA RAUL BICALHO – MEDUFES 103

• Taquicardia ventricular:
o É o estímulo elétrico vindo pelo ventrículo em altas frequências
o Pode ser:
▪ Monomórfica → A cada condução é idêntica, tudo é originado do mesmo ponto do ventrículo
▪ Polimórfica → Morfologias diferentes
❖ Há uma polimórfica bem específica (Torsades de pointes) → Fica alta depois baixa, alta depois baixa
etc. como se estivesse torcendo as pontas



14 CARDIOLOGIA RAUL BICALHO – MEDUFES 103

• Fibrilação ventricular:
o É uma situação caótica em que não se tem nenhum batimento efetivo do coração
o É um ritmo de parada cardíaca, não há contração, apenas tremor ventricular
o Normalmente é uma fibrilação mais grosseira, mas pode ser uma fibrilação ventricular fina (tomar cuidado par
não confundir com assistolia onde há linha isoelétrica por completo)
o Tanto taquicardia ventricular quanto fibrilação ventricular são ritmos chocáveis
▪ Na taquicardia ventricular tomamos cuidado para o choque ser sincronizado, chocando relacionado ao QRS
▪ Na fibrilação ventricular como é totalmente aleatório, o ritmo não é sincronizado. Se colocar na posição
sincronizada, o choque não vai acontecer, porque não vai encontrar o complexo QRS
▪ É importante não confundir a fibrilação ventricular com assistolia porque na assistolia não se aplica o
choque, apenas massagem cardíaca

FREQUÊNCIA CARDÍACA
• Medição da frequência:
o Idealmente é feita com o uso de um compasso, pode ser feita com régua ou papel de rascunho

15 CARDIOLOGIA RAUL BICALHO – MEDUFES 103
o Avalia a distância de um complexo QRS e outro para ver se é regular ou não
o Pegamos a distância de um QRS e outro e medimos os quadrados, sendo que cada quadrado grande representa
300 batimentos por minuto
• O método de 300:
o Dividir 300 pela quantidade de quadrados grandes entre os intervalos RR
o Então se os QRS estão acontecendo a cada quadrado grande, esse coração está batendo a 300bpm, se estão
acontecendo a cada 2 quadrados grandes, está batendo a 150 bpm e por aí vai
o Determina a FC de uma forma mais grosseira

EIXO
• O eixo:
o É tomado em comparação com a rosa dos ventos,
mas relacionada ao triângulo de Einthoven
o A questão de ser positivo ou negativo é o
posicionamento vetorial de QRS nas diversas
derivações
• Tipos de eixos:
o O eixo normal fica entre -30° e 90°
o O eixo para esquerda fica entre -30° e -90°
o O eixo para direita fica entre 90° e 180°
o O desvio extremo fica entre -90° e -180°• Vetor:
o O vetor resultante normal ficará entre -30° e 90° (no eixo normal)
o As derivações do plano frontal vão mostrar onde cada um enxerga, se o complexo QRS é positivo ou negativo
para cada derivação

16 CARDIOLOGIA RAUL BICALHO – MEDUFES 103


• Desvio do eixo para esquerda pode acontecer por:
o Envelhecimento
o Estenose aórtica
o IAM parede inferior
o Bloqueio de ramo esquerdo
o Hipertrofia ventricular esquerda
o Alterações mecânicas (Ex.: Ascite, gestação e tumores) → Coração é empurrado
• Desvio do eixo para a direita pode acontecer por:
o Enfisema pulmonar
o Hipertensão pulmonar
o IAM parede lateral
o Estenose pulmonar
o Bloqueio de ramo direito
o Hipertrofia ventricular direita

17 CARDIOLOGIA RAUL BICALHO – MEDUFES 103
• Alguns casos especiais:
o Em obesos, o diafragma é empurrado para cima, podendo determinar desvio para a esquerda
o Um ventrículo hipertrofiado tem maior atividade elétrica, deslocando o vetor → Hipertrofia ventricular
esquerda leva desvio para esquerda e hipertrofia ventricular direita leva desvio para direita
o Em uma área de infarto não existe atividade elétrica, de modo que o vetor tende em apontar em direção
contrária → Infarto inferior leva desvio para a esquerda e Infarto lateral leva desvio para a direita
• Patologias:
o De acordo com o tipo de desvio encontrado, já é possível separar possíveis patologias que estão levando a isso

• Vetor resultante:
o No eixo teremos que ver esse vetor resultante de
despolarização ventricular (QRS), observando se ele é
positivo ou negativo
o Pode ocorrer uma inscrição de QRS totalmente positiva
o Pode ocorrer onda positiva e negativa, assim eu faço o
diferencial (o que está acima da linha isoelétrica é
positivo e o que está abaixo é negativo)
▪ O vetor resultante pode vir positivo (> 0)
▪ O vetor resultante pode vir negativo (< 0)
BLOQUEIOS ATRIOVENTRICULARES
• Atrasos da condução atrioventricular:
o Os impulsos atriais sempre sofrem retardo ou falham em atingir os ventrículos → Até porque não pode bater
átrio e ventrículos juntos
o Há uma característica eletrofisiológica normal do nódulo AV, denominada “condução decremental”, que é a
redução da velocidade de condução do estímulo elétrico do nó AV e que pode ser avaliada por meio do
intervalo PR no ECG convencional
▪ O intervalo PR é exatamente o atraso que teve entre a despolarização atrial e a despolarização ventricular

18 CARDIOLOGIA RAUL BICALHO – MEDUFES 103
▪ Intervalo PR é considerado normal no adulto quando se encontram entre 120 e 200 ms, mas depende muito
da idade e da FC do paciente
o Anatomicamente esses atrasos podem estar localizados principalmente no próprio nódulo AV (bloqueio nodal),
mas também no sistema His-Purkinje (bloqueio intra-His) ou abaixo dele (bloqueio infra-His), geralmente já
denominando se é bloqueio de ramo esquerdo ou direito
o Geralmente, os atrasos nodais (do nó AV) apresentam-se com complexos QRS estreitos (< 120 ms) e bom
prognóstico, ao contrário dos atrasos intra e infra-His, que mais frequentemente cursam com complexos QRS
alargados e pior evolução
• Causas dos bloqueios atrioventriculares:
o Transitórios:
▪ Vagotonia → Visto muito pós-cateterismo por compressão do N. Vago
▪ Cardiopatia (miocardite, endocardite e insuficiência coronária)
▪ Medicamentos (betabloqueador, digital e outros)
▪ Distúrbios metabólicos (hiperpotassemia, alterações de cálcio)
o Persistentes:
▪ Idoso
▪ Doença de Chagas
▪ Doença arterial coronária → Fibrose na região
▪ Outras cardiopatias
• Bloqueio atrioventricular do primeiro grau:
o Representa um retardo na
condução do nó AV
o Pose ser medicamentoso
(digital, amiodarona, BB)
o Bom prognóstico, não requer
tratamento específico
o Ocorre muito com idosos
o A distância entre a onda P e o QRS fica aumentada (> 0,2 s)
o Mesmo com atraso, ele sempre conduz → Toda onda P gera um QRS
o BAV de 1º grau não necessariamente reduz a FC


19 CARDIOLOGIA RAUL BICALHO – MEDUFES 103
• Bloqueio atrioventricular do segundo grau tipo 1:
o BAV de segundo grau Mobitz tipo 1 ou fenômeno de Wenckebach
o Há um prolongamento progressivo do intervalo PR até que um impulso atrial não conduza e com isso fica sem
um QRS
o Esses eventos vão ocorrendo sucessivamente
o O problema é dentro do nó atrioventricular
o Dica → Comparar o intervalo PR antes da onda P bloqueada com o da primeira onda P conduzida após o
bloqueio


• Bloqueio atrioventricular do segundo grau tipo 2:
o Conhecido como Mobitz tipo 2
o Intervalo PR é constante e de repente ocorre uma não condução súbita de um QRS por falha de condução
▪ Bloqueia a onda P sem muito alargamento de PR antes
o Ocorre após o nó átrio ventricular, no feixe de His ou nas fibras de Purkinje
o É pior que o Mobitz tipo 1

20 CARDIOLOGIA RAUL BICALHO – MEDUFES 103


o Dentro da classificação
Mobitz 2 há o bloqueio
atrioventricular avançado
▪ Mais de 1 onda P
bloqueada para cada
QRS conduzido
▪ 2 ondas P sucessivas
bloqueadas → Diminui
a frequência cardíaca
▪ Intervalo PR das ondas P
conduzidas não varia →
Diagnóstico diferencial
de BAVT
• Bloqueio atrioventricular total (de terceiro grau):
o Bloqueio atrioventricular de terceiro grau ou bloqueio AV total ocorre quando não existe comunicação elétrica
entre o átrio e o ventrículo → Dissociação atrioventricular
o Os achados típicos incluem onda P presentes e complexos QRS presentes que não se associam um ao outro

21 CARDIOLOGIA RAUL BICALHO – MEDUFES 103
▪ Dessa forma, o átrio e o ventrículo funcionam de forma independente
▪ Essa interindependência é ruim porque em alguns momentos teremos a sístole atrial no momento da sístole
ventricular, então o átrio não irá esvaziar
o Gera uma onda A em canhão no pulso venoso
o A função cardíaca é mantida por um ritmo de escape (juncional ou ventricular)
▪ Juncional → Escape com complexo estreito (<0,12s de duração)
▪ Ventricular → Escape com complexo largo (>0,12s de duração) está se originando abaixo da bifurcação do
feixe de His (prognóstico pior)
o Intervalos RR e intervalos PP regulares, mas sem relação um com o outro






BAVT – Intervalos PP e RR regulares
BAVT – Bolinha vermelha mostrando as ondas P e a regularidade entre elas + Bolinhas azuis mostrando os intervalos RR, também regulares. A frequência
ventricular está batendo a 44 bpm e a frequência atrial a 75 bpm. Nos momentos que têm o encontra de P e R é quando se tem a onda a em canhão.
BAVT – Ritmo que é originado abaixo do nó atrioventricular → Ritmo ventricular de escape com QRS alargado

22 CARDIOLOGIA RAUL BICALHO – MEDUFES 103



23 CARDIOLOGIA RAUL BICALHO – MEDUFES 103
BLOQUEIOS INTRAVENTRICULARES
Os bloqueios atrioventriculares acontecem antes do nó atrioventricular, já os bloqueios intraventriculares acontecem
no feixe de His.
• Bloqueios de ramo:
o Alteração na condução do estímulo elétrico localizada em qualquer ponto do sistema hisiano, que ocasiona
que a câmara biventricular se despolarize em forma sequencial e não mais simultaneamente, fato que
necessariamente prolonga o tempo de despolarização ventricular (duração do QRS)
o A anômala sequência na despolarização é responsável pela alteração secundária da repolarização ventricular
condicionante que o ST/T seja oposto a última deflexão lenta da despolarização ventricular
• Bloqueio de ramo esquerdo:
o O feixe de Hiss se bifurca em
ramo direito e ramo
esquerdo. O ramo esquerdo
tem a parte inicial e seus 3
fascículos, o fascículo
posteroinferior, o fascículo
anteromedial e o fascículoanterossuperior
▪ O bloqueio de ramo
esquerdo é o que
acontece nessa parte
inicial do ramo
o Por ser bloqueado, os vetores ficam de forma diferente e as inscrições um pouco diferenciadas no ECG


▪ Alterações no ECG:
▪ QRS alargados (≥ 120 ms) como condição fundamental (as manifestações clássicas do Bloqueio do Ramo
Esquerdo − BRE, contudo, expressam-se em durações superiores a 130 ms)
▪ Ausência de “q” em D1, aVL, V5 e V6 → Porque modificou o vetor
▪ Ondas R alargadas e com entalhes e/ou empastamentos médio-terminais em D1, aVL, V5 e V6
▪ Onda “r” com crescimento lento de V1 a V3, podendo ocorrer QS
Ativação x Repolarização do VE no BRE

24 CARDIOLOGIA RAUL BICALHO – MEDUFES 103
▪ Ondas S alargadas com espessamentos e/ou entalhes em V1 e V2
▪ Deflexão intrinsecóide em V5 e V6 ≥ 50 ms
▪ Eixo elétrico de QRS entre -30° e +60° → Ainda considerado eixo normal
▪ Depressão de ST e T assimétrica em oposição ao retardo médio-terminal
o Pode ocorrer um bloqueio incompleto do ramo esquerdo:
▪ O estímulo elétrico atravessa lentamente o ramo esquerdo (<0,06s), mas atravessa
▪ ECG quase normal pois apenas ocorre despolarização septal anômala, mas algumas há alterações:
❖ Onda T positiva em D1, aVL, V5 e V6
❖ QS em V1 e R pura em V6
❖ QRS <0,12s
▪ Diagnósticos diferenciais são IAM septal e fibrose septal


BRE – Alargamento com
entalhe de onda R em V5 e
V6; Em V1 e V2 está
complicado enxergar ST,
podendo confundir com
infarto. O diagnóstico é feito
baseado em DI, aVL, V5 e V6.
Como houve bloqueio do
ramo esquerdo, tudo vai ser
conduzido pelo ramo direito,
então o vetor fica diferente. A
maneira de enxergar esse
vetor nas derivações
precordiais é com esses
entalhes.
BRE – Onda R alargada e com
entalhe em V5

25 CARDIOLOGIA RAUL BICALHO – MEDUFES 103


• Bloqueio de ramo direito:
o O ramo direito também se subdivide em anterossuperior, anteroinferior e posteroinferior
o O bloqueio ocorre na parte inicial do ramo direito, então tudo vai conduzir pelo remo esquerdo
o Gera também uma alteração dos vetores e os vetores resultantes são diferentes, então a maneira dele se
inscrever vai ser o que vai determinar a alteração

o Alterações no ECG:
▪ QRS alargados (≥ 120 ms) como condição fundamental
▪ Ondas S empastadas em D1, aVL, V5 e V6
BRE – V5 e V6 com R puro com mesta (entalhe) e V1 e V2 com QS ou rS.

26 CARDIOLOGIA RAUL BICALHO – MEDUFES 103
▪ Ondas qR em aVR com R empastada
▪ rSR’ ou rsR’ em V1 com R’ espessado → Morfologia de letra M
▪ Eixo elétrico de QRS variável, tendendo para a direita no plano frontal
▪ Onda T assimétrica em oposição ao retardo final de QRS
o Enquanto BRE enxergamos mais em V5 e V6, no BRD enxergamos mais em V1 e V2, principalmente V1


BRD – QRS alargado com
duração ≥ 0,12 s / Desvio do
eixo elétrico para a frente /
Morfologia em V1 do tipo rsR’
(letra M) / Ondas S lentas, em
D1, V5 e V6
BRD – Ramo direito
bloqueado, então tudo está
passando pelo lado
esquerdo. Podemos ver o V1
clássico da inscrição em M.

27 CARDIOLOGIA RAUL BICALHO – MEDUFES 103




28 CARDIOLOGIA RAUL BICALHO – MEDUFES 103

• BRE x BRD:
o V1 → Derivação fundamental para o diagnóstico do bloqueio de ramo / Característica maior em BRD
▪ BRE → QRS alargado com alteração de ST não considerada (não é supra e sim o bloqueio)
▪ BRD → QRS alargado com a letra M
o V6 → Característica maior em BRE
▪ BRE → Alargamento de QRS com o entalhe/meseta em R
▪ BRD → Pode parecer um infra de ST, que na verdade é só o bloqueio

SOBRECARGAS
Nas sobrecargas vamos analisar as amplitudes das ondas, não mais a duração.
• Onda P e sobrecarga atrial:
o Onda P mostra a despolarização atrial
o É a inscrição da despolarização atrial tanto do átrio esquerdo quanto do átrio direito, mas como o nó sinusal
fica dentro do átrio direito, a despolarização desse átrio começa antes do que o esquerdo
o Numa onda P de contorno normal há primeiro a despolarização do átrio direito depois a despolarização do
átrio esquerdo, mas quando isso é somado dá o contorno normal da onda P
o Quando temos uma alteração, por exemplo, de estenose mitral, há sobrecarga do átrio esquerdo, fazendo com
que ele aumente

29 CARDIOLOGIA RAUL BICALHO – MEDUFES 103
▪ Nesse caso, há a inscrição inicial da onda P normal, porque ela está relacionada ao átrio direito, mas quando
tem a despolarização do átrio esquerdo, ela é mais forte porque tem mais área atrial, então gera um
desenho de onda P com deflexão mais aguda , aumentando sua duração
▪ No V1, o átrio direito tem uma despolarização positiva e o átrio esquerdo negativa. Então vemos a onda P
fazendo “plus or minus”, positivo e negativo
o Quando temos uma onda P pulmonale, estamos pensando em aumento do átrio direito, que ocorre numa
estenose pulmonar (sobrecarga de ventrículo direito → sobrecarga de átrio direito)
▪ A onda P vai aumentar em amplitude e não em duração como na P mitrale, porque a despolarização do AD,
por ter uma área maior, ficará mais alta. Isso somado com o que temos de AE, vai aparecer maior
▪ Despolariza no tempo correto e o átrio esquerdo está normal, então fica normal a duração
▪ Em V1 notamos que a parte positiva do V1 fica mais alta e a parte negativa mantém normal


30 CARDIOLOGIA RAUL BICALHO – MEDUFES 103

• Complexo QRS:
o Duração normal < 0,10 s ou 100mseg
o Amplitude mínima:
▪ Biplano ou frontal <5mm
▪ Plano transverso <8mm
o Amplitude máxima (Sokolow):
▪ Onda S de V1 ou V2 + onda R de V5 >35mm
• Sobrecarga ventricular:
o No normal temos o vetor
resultante normal
▪ V1 → Enxerga a cauda do vetor,
de forma negativa
▪ V6 → Enxerga a parte positiva
do vetor (inicialmente negativo,
mas muito mais positivo)
o Quando tem uma hipertrofia do
ventrículo esquerdo, o vetor
resultante é diferente
▪ V1 → Continua negativo, mas mais profundo, porque a angulação ficou maior, V1 enxerga agora
exatamente a cauda do vetor, quase perpendicular
▪ V6 → A ponta do vetor também estará muito positiva, já que está com uma angulação praticamente de 0°
com V6, então a positividade dela vai ser mais sentido
o Quando tem uma hipertrofia de ventrículo direito, o vetor muda completamente
▪ V1 → Em vez de olhar a cauda, vê a ponta da seta, então enxerga de forma positiva
▪ V6 → Não é totalmente positiva como normalmente, fica com uma parte positiva e uma parte negativa
(esse pedaço negativo é o que fala em V6 que se tem sobrecarga de ventrículo direito)

31 CARDIOLOGIA RAUL BICALHO – MEDUFES 103
o Na sobrecarga ventricular esquerda, existem vários índices (Sokolov-Lion, Cornell) para ver o quanto é
aumentado e para poder ver se tem mesmo sobrecarga ou não, mas isso é muito específico
ISQUEMIA
• Paredes:
o As paredes que realmente definem são
as precordiais, são as mais específicas
em relação ao que é ventrículo direito
(V3R e V4R), parede dorsal (V7 e V8),
anterosseptal (V1 a V3), anterior (V1 a
V4), lateral baixa (V5 e V6), anterolateral
(V4 a V6) e anterior extensa (V1 a V6)
▪ Quando falamos em parede inferior
por DII, DIII e aVF não é uma coisa
direta, porque não são derivações
precordiais e sim periféricas (mas a
inferior é difícil de ver então
acabamos utilizando)
• Em relação ao segmento ST:
o O segmento ST faz parte da
repolarização ventricular
o A repolarização ventricular vai estar alterada nas isquemias, porque tem tecido em que tem que ter aquele
sincício elétrico para passar de uma célula para outra e o potencial de ação dessa célula em isquemia estará
alterada, por isso não fica uma linha isoelétrica,o vetor não fica de forma correta
▪ O vetor se altera e aponta para uma lado ou para o outro para definir se será um infra ou um supra de ST
o Quando tem um acometimento menor (infartos que não são totalmente obstrutivos), a alteração vetorial não
pega todo o pedaço do músculo cardíaco e com isso há alterações apenas de infra
o Quando há uma obstrução total, logo uma área isquêmica mais pesada, há o supra do segmento ST porque o
vetor resultante daquela parede que está entrando no processo de apoptose modifica o vetor de repolarização
levando a linha que seria isoelétrica para cima
o Temos as depressões ditas como fisiológicas, que têm a característica de upsloping do ST, onde em vez do ST
sair direto na linha isoelétrica, ele sobe numa rampa → É uma alteração considerada fisiológica, tanto que é
bastante observado em teste ergométrico (é comum acontecer na atividade física)
▪ Então, isso é considerado normal se a onda T não estiver invertida
▪ Os estados de hiperventilação podem causar uma alteração de ST semelhante
o Existem algumas depressões de ST que são tidas como não específicas, pois têm causas a mais
▪ A hipocalemia e o paciente que está mais taquicárdicos (liberação adrenérgica maior) causam uma
depressão de ST em que a onda T fica achatada (repolarização mais lenta) e pode haver uma onda U, que é
o resultado final da repolarização ventricular que normalmente não está presente
▪ Pode haver também alteração de infra do ST fazendo uma barriguinha, que era muito visto com o uso da
digoxina, por doses mais altas e intoxicação digitálica. Hoje em dia se usa dose mais baixa de digoxina, então
é mais difícil acontecer, além de existirem várias medicações para uso no lugar dela

32 CARDIOLOGIA RAUL BICALHO – MEDUFES 103



• Alteração do ECG em relação à quantidade de miocárdio:
o Na depressão do segmento ST há um infarto suboclusivo e com isso há uma área de infarto subendocárdica (é
menor a distância)
▪ É importante observar a diferença da depressão de ST em rampa que é fisiológica para a depressão de ST
considerada patológica, que cai abaixo da linha
isoelétrica e mantém reto, além de que a onda T
inverte
o Já o infarto transmural, onde ocorre uma oclusão total
da artéria, geralmente trombótica, não é apenas
subendocárdica, vai até em cima fazendo um infarto
transmural (acomete todas as camadas do miocárdio)
e com isso há uma alteração da despolarização com
supra de ST
▪ No supra, há um afastamento de todo o segmento
ST, que devia estar na linha isoelétrica, sendo que
ele sobe e acaba emendando com a onda T

33 CARDIOLOGIA RAUL BICALHO – MEDUFES 103
• Depressão de ST por isquemia:
o O típico da isquemia é gerar uma depressão de ST horizontal ou em downsloping (rampa descendente)
o O que acabamos vendo na vida real pode ser:
▪ Uma depressão horizontal com ST bem-marcado/distinto
▪ Um downsloping com uma onda T positiva
▪ Um downsloping com uma onda T invertida
▪ Uma depressão do segmento ST que é inicialmente horizontal e depois começa a subir (diferente da rampa
fisiológica, há uma angulação, não dá para só traçar uma linha reta)
o Existe um sinal específico do infra de ST, chamado de Sinal de Winter, que é uma exceção à regra em relação
ao upsloping/rampa, porque é uma rampa que faz uma barriguinha, não é totalmente reta (é uma rampa com
a onda T bem-marcada/proeminente)
▪ Esse sinal normalmente pega bastante derivações precordiais, indicando grande isquemia miocárdica,
geralmente da parede anterior com uma oclusão na DA proximal

• Anormalidades de repolarização secundárias:
o Outras coisas que podem indicar que é uma alteração de repolarização são:
▪ Bloqueio de ramo esquerdo → Um paciente que tem dor precordial e tem BRE perguntamos se ele já tinha
alguma alteração de eletro, caso ele fale que não ou se desconhece, consideramos isso como uma alteração
de repolarização por isquemia
▪ Hipertrofia ventricular esquerda → Pode dar a sensação de que se tem uma alteração de repolarização, mas
não é tão característico como na isquemia
▪ Bloqueio de ramo direito → Altera a repolarização por bloqueio e não isquemia
▪ Pré-excitação (Wolff-Parkinson-White) → Alteração que não é só após a excitação, ela é uma alteração
inicial, na pré-excitação, atrapalhando o início do QRS (cria a onda delta). Além disso, não há uma
repolarização normal, não tem T marcado nem infra, tem apenas uma barriguinha

34 CARDIOLOGIA RAUL BICALHO – MEDUFES 103
❖ O importante do Wolff é porque esse paciente tem uma via anômala de comunicação entre o átrio e o
ventrículo que em vez de passar pelo nó atrioventricular ele passa em outra região, com isso pode gerar
arritmias (Ex.: FA associada) → O arritmologista pode fazer ablação dessa via
▪ Hipertrofia ventricular direita → Pode ter alteração porque acaba aprofundando um pouco a onda R e, com
isso, o segmento ST pode ser invertido. Mas, se tiver essa imagem num paciente com dor precordial,
devemos continuar a investigação para isquemia

• Supra de ST:
o Mantém a onda P com mesmo comprimento, o intervalo PR com
mesma duração e o complexo QRS tem a mesma distância
o Em vez de ter o QR e descer para o S, só há o QR e o resto é o supra
o Para medir de quanto é o supra de ST, traça-se a linha no que é
isoelétrico e conta quantos quadradinhos acima está o supra
o Existem aquelas elevações de ST clássicas de isquemia:
▪ Supra convexo
▪ Supra em upsloping (rampa ascendente)
▪ Supra horizontal
▪ Supra downsloping (rampa descendente)
o Existe também um supra côncavo, o S fica mais certinho e depois faz uma concavidade supra → Isso geralmente
não é isquêmico (observar que a elevação acontece um pouco depois do ponto J, então o supra fica entre o
ponto J até o pico da onda T)

o Sempre observar, então, o ponto J

35 CARDIOLOGIA RAUL BICALHO – MEDUFES 103
▪ Quando termos necrose, ela é vista dentro do QRS (Ex.: Onda q patológica)
▪ Quando há alteração do segmento ST consideramos que já temos também uma lesão
▪ Quando há uma isquemia na sua porção inicial temos alteração mais da onda T

• Evolução do infarto:
o Pelas alterações elétricas:
▪ Inicialmente, há alteração só da onda T
▪ Depois, aparece um supra, mas com uma distância pequena
▪ O supra vai ficando mais acentuado, com queda da onda R
▪ O supra vai ficando muito mais próximo ao R
▪ Depois há uma volta para a onda T invertida
▪ No fim há a normalização do eletro com uma reperfusão adequada
o Pela isquemia:
▪ Começa com parede ventricular normal sem isquemia
▪ Depois começa a ter uma área isquêmica, tendo uma onda T invertida, meio pontiaguda
▪ A zona de isquemia começa a se definir
e já tem uma subida do segmento ST
▪ Quando já tem uma área definida de
infarto há o supra do segmento ST
▪ Depois que essa isquemia vai se
resolvendo, cai o supra, mas mantendo
a inversão de onda T
▪ Quando há cicatriz, o clássico é a onda
que não tinha onda q começar a
aparecer q na parede, isso significa um
infarto que evoluiu e já se curou com
cicatriz (onda q patológica é uma
sequela de infarto)

36 CARDIOLOGIA RAUL BICALHO – MEDUFES 103
• Alterações da onda T:
o Podemos ter a onda T normal ou um pouco variante do normal em que ela começa um pouco antes
o Podemos ter a onda T larga por hipercalemia → Fica aumentada, aumento simétrico e mais pontiaguda
o Podemos ter a onda T larga do infarto hiperagudo (de isquemia) → Está associada a um supra inicial

DIVERSOS
• Distúrbios eletrolíticos:
o Distúrbios de potássio:
▪ Hipocalemia → Abaixa a onda T (como se estivesse apertando) e
acaba aparecendo apenas uma onda U
▪ Hipercalemia → Gera uma onda T apiculada (como se estivesse
puxando)
o Distúrbios de cálcio(age bastante na repolarização):
▪ Hipocalcemia → Prolongamento de QT
▪ Hipercalcemia → Aproximação do intervalo QT
o Distúrbios de magnésio (mais difícil de observar):
▪ Hipomagnesemia → Faz uma onda T alta, mas não é como a da
hipercalemia, porque não é simétrica. Além disso, pode ter um
pouco de depressão do segmento ST (não isquêmica)
▪ Hipermagnesemia → Atua na despolarização, com um
prolongamento do intervalo PR, podendo gerar um BAV de 1º grau.
Além disso, o QRS fica um pouco mais alargado, mas sem chegar a
tamanho de BRD ou BRE
• Outras anormalidades:
o Hipotermia → Tem uma característica eletrocardiográfica bem marcante, que é a onda de Osborne
▪ A onda de Osborne fica dentro do QRS, logo após ele, ficando no ponto J
▪ Tem uma elevação de ST com prolongamento do intervalo PR e intervalo QT
▪ Histórias bem clássicas disso são de moradores de rua de cidades frias, como São Paulo
▪ O tratamento nada mais é do que soro aquecido e manter o paciente aquecido com mantas (aquecidas, se
disponível) → Antigamente aquecia o soro no banho maria, hoje normalmente se usa o micro-ondas mesmo

37 CARDIOLOGIA RAUL BICALHO – MEDUFES 103

o Acidente vascular cerebral:
▪ Faz uma alteração de onda T chamada de onda T cerebral → Ela vai negativando e ficando simétrica negativa
profunda sem respeitar as paredes (pega V2 a V6, DI, DII, DIII e aVF)
▪ Acredita-se que isso acontece por estímulo cerebral, que acaba mexendo na parte elétrica cardíaca

o Wolff-Parkinson-White:
▪ Tem uma onda inicial, a onda delta, antes do QRS (junto da sua parte de subida)
❖ É uma onda positiva e bem-marcada
▪ O QRS fica na repolarização um pouco mais lentificado
▪ O Wolff é característico de uma via anômala (de fácil correção para o pessoal da eletrofisiologia)
▪ Para ser diagnosticado com a
síndrome de Wolff-
Parkinson-White não é
suficiente apenas a onda
delta, o paciente tem que ter
tido pelo menos 1 episódio
de taquicardia

38 CARDIOLOGIA RAUL BICALHO – MEDUFES 103
ESQUEMA DE ANÁLISE ELETROCARDIOGRÁFICA
• Esquema:
o Definir o eixo → Pode ser definido na onda P e no QRS
o Definir a amplitude → Da onda P, do QRS e da onda T
o Definir a duração → Da onda P, do intervalo PR, do QRS, do ST e da onda T
o Definir as morfologias → Do segmento ST (se tem infra, supra etc.) e da onda T (se é apiculada etc.)
o Conclusão → Somatório do que foi observado (se está normal ou se tem algo alterado e o que)



39 CARDIOLOGIA RAUL BICALHO – MEDUFES 103
• Análise rápida de ECG:
o Infarto anterior:
▪ Elevação de ST na parede anterior (de V1 a V4)
▪ Geralmente associado com a oclusão da DA (Descendente Anterior), que é um
ramo da ACE
o Infarto lateral:
▪ Elevação de ST em DI, aVL, V5 e V6
▪ Pode ter alteração ou não da onda q, dependendo do estágio do infarto
▪ Pode ser um componente de infartos múltiplos da parede lateral (porque ela tem mais de 1 irrigação)
▪ Geralmente está associado a obstrução da artéria circunflexa
o Infarto inferior:
▪ Elevação de ST em DII, DIII e aVF
▪ Geralmente associado a oclusão da ACD
▪ Um infarto da circunflexa, se for circunflexa dominante, pode dar alteração também na parede inferior,
porém não são supras tão pronunciados quanto no infarto causado por ACD
o Infarto do ventrículo direito:
▪ Veremos em V4R e V5R
▪ Geralmente acompanhado do infarto inferior, então é na parte proximal da ACD
▪ O diagnóstico é feito de melhor qualidade quando temos elevação de ST em V4R
▪ É uma causa bem importante de hipotensão → Há uma distensão da jugular
▪ É necessário dar muito volume para o paciente (o tratamento não é droga vasoativa)
▪ A mortalidade é alta
▪ Se for necessário, é colocado marca-passo
o Infarto posterior:
▪ V1 e V2 terão imagem em espelho do que é o infarto posterior (em V8 e V9)
❖ Em espelho é quando a parede contralateral enxerga infra onde é supra
▪ Então, há onda alternada em V1 e V2, com uma elevação do segmento ST em V8 e V9, podendo não ter
alteração do q
▪ Geralmente está associado a uma obstrução de ACD ou circunflexa
▪ É um infarto que temos que ter uma alta suspeita, porque podemos acabar confundindo com infarto sem
supra (um infarto com infra de ST em V1 em V2)
o Bloqueio de ramo esquerdo:
▪ Pode aparecer por conta do infarto e alargar o QRS (> 0,12s)
▪ Aparecimento de complexos QR ou rS na derivação V1 e meseta em V6

V1 V6
