Aap3 – Fundações
1)
O cálculo dos elementos de fundações, diferentemente das demais estruturas, passa por uma análise criteriosa da interação entre esses elementos e o solo. Portanto cabe ao projetista de fundações conhecer o perfil e características do solo onde a fundação irá se apoiar. A Figura 1 ilustra uma fundação do tipo rasa, conhecida como sapata.

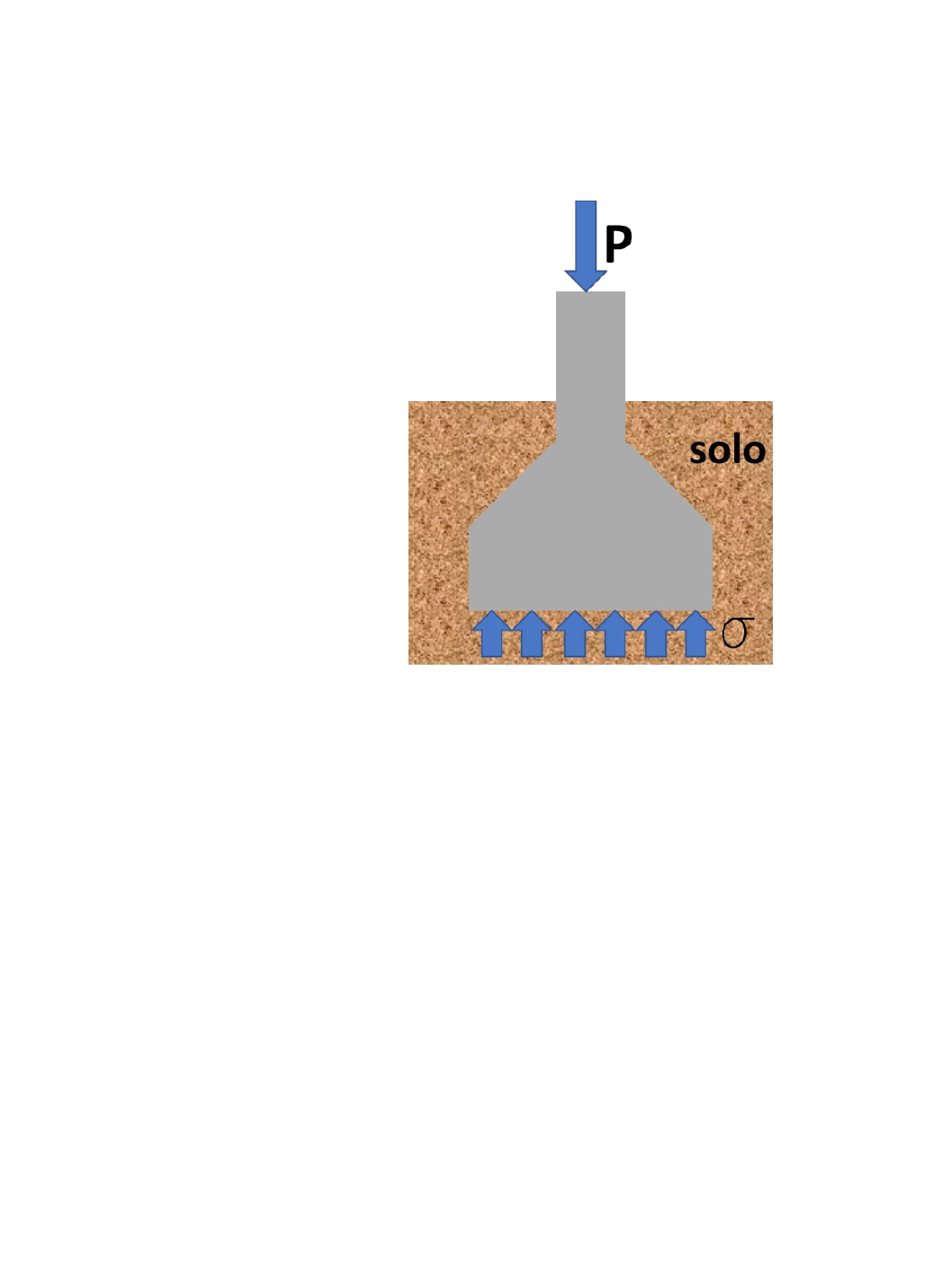

Figura 1 – Ilustração de sapata
(Fonte: Aires, 2019)
Considerando a sapata base quadra de 1,20 x 1,20 m (ilustrada na Figura 1), apoiada no solo, cuja capacidade de carga é de 15 kN/m², é correto afirmar que
Alternativas:
· a)
a carga (P) máxima que pode ser aplicada a fundação é de 25,60 kN e essa carga somente pode ser maior se a base da sapata diminuir.
· b)
a carga (P) máxima que pode ser aplicada a fundação é de 15,00 kN e essa carga somente pode ser maior se a base da sapata for circular.
· c)
a carga (P) máxima que pode ser aplicada a fundação é de 21,60 kN e essa carga somente pode ser maior se a base da sapata diminuir.
· d)
a carga (P) máxima que pode ser aplicada a fundação é de 15,00 kN e essa carga somente pode ser maior se a base da sapata aumentar.
· e)
a carga (P) máxima que pode ser aplicada a fundação é de 21,60 kN e essa carga somente pode ser maior se a base da sapata aumentar.
Alternativa assinalada
2)
Dois dos passos mais importantes no dimensionamento de uma fundação é conhecer a capacidade de carga da mesma e a tensão admissível de projeto. No caso das fundações do tipo diretas, podemos estimar a capacidade de carga através de três métodos distintos. Sendo assim, avalie as afirmações a seguir:

I. Os métodos teóricos para estimativa da capacidade de carga são relacionados à resistência da mecânica dos solos.
II. Métodos semiempíricos seguem as orientações da NBR 6122 (ABNT, 2010), relacionando os resultados de ensaios de campo com as tensões admissíveis.
III. Outro método de estimativa da capacidade de carga é através de uma simulação in loco que consiste na aplicação de uma prova de carga sobre placa.
IV. Para o cálculo das tensões admissíveis ou de projeto para solicitações de compressão, a NBR 6122 propõe a aplicação de fator de segurança global ou fatores de minoração em função da metodologia de cálculo
Assinale a alternativa que apresenta as afirmações corretas.
Alternativas:
· a)
As afirmativas I, II, III e IV estão corretas.
Alternativa assinalada
· b)
Apenas as afirmativas I, III e IV estão corretas.
· c)
Apenas as afirmativas I, II e IV estão corretas.
· d)
Apenas as afirmativas II, III e IV estão corretas.
· e)
Apenas as afirmativas I, II e III estão corretas.
3)
Em fundações denominamos como recalque a deformação que ocorre no solo quando submetido a cargas. Tal deformação provoca movimentação na fundação que, dependendo do grau de intensidade, pode resultar em sérios danos a estrutura. A respeito dos recalques em fundações, analise as afirmações a seguir e preencha com V as verdadeiras e F as falsas.

(   ) O recalque por adensamento tem ocorrência em situações de compressão de camadas espessas de argila mole saturada.
(   ) O recalque de um elemento de fundação é a soma do recalque imediato (conhecido como recalque elástico), recalque por adensamento (lento) e recalque por flexão primária.
(   ) Como costuma ser muito elevado, o recalque secundário não deve ser desprezado, visto que representa cerca de 2/3 do recalque total de cálculo da fundação.
(   ) O recalque elástico tem ocorrência em solos não saturados ou compressíveis.
Assinale a alternativa que apresenta a sequência correta.
Alternativas:
· a)
V / V / F / V
· b)
V / F / F / V
Alternativa assinalada
· c)
F / V / F / V
· d)
F / F/ V / V
· e)
V / V / V / F
4)
De posse das cargas atuantes em uma estrutura podemos conhecer as cargas em cada pilar que por sua vez serão distribuídas às fundações, o que proporciona ao projetista um correto dimensionamento dos elementos de fundação de forma a garantir a segurança da estrutura analisada. Neste contexto, considere a fundação do tipo sapata ilustrada na figura 1. Além disso, assuma que, um pilar de seção quadra de 30 x 30 cm, descarrega sobre a sapata uma carga  e, o solo onde se apoia a sapata tem  .
Figura 1 – Ilustração de sapata (Fonte: o autor)
Desconsiderando o peso próprio da sapata, é correto afirma 135 que a área mínima da seção da base da sapata será de:
Alternativas:
· a)
· b)
· c)
· d)
· e)
Alternativa assinalada
