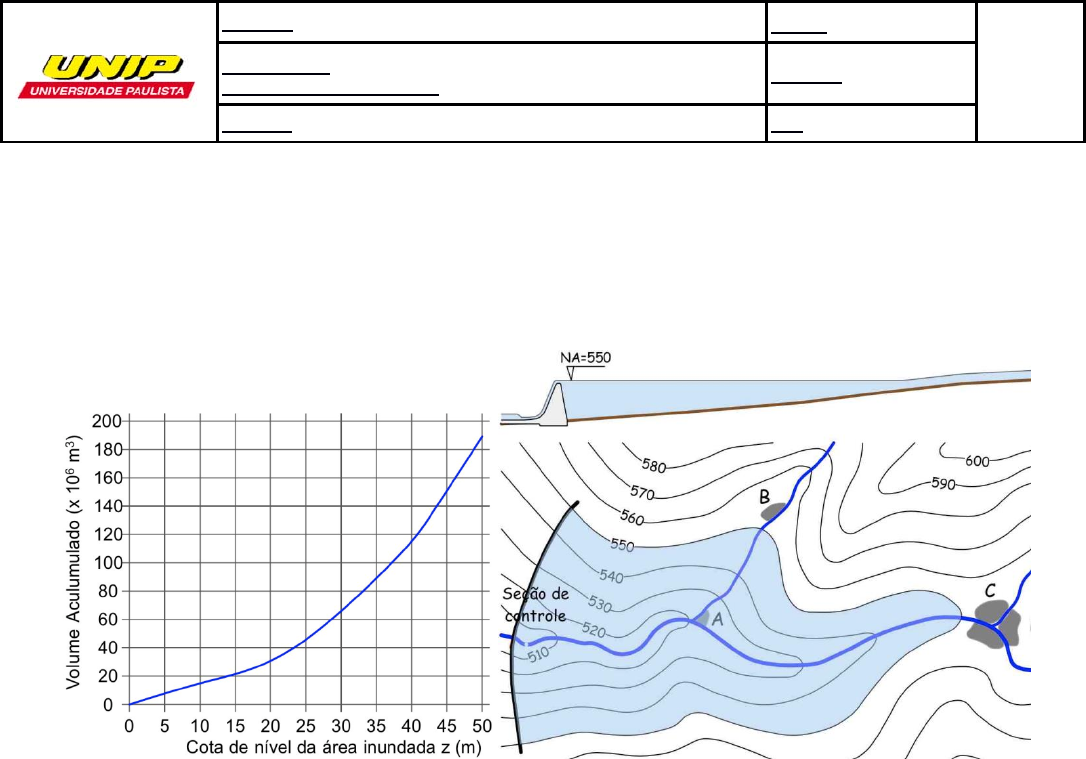

Campus Tatuapé CURSO: ENGENHARIA CIVIL DATA: NOTA: DISCIPLINA: ENGENHARIA CIVIL INTERDISCIPLINAR- ECI CÓDIGO DA DISCIPLINA: TURMA: ALUNO: RA: 1 O gráfico abaixo indica o volume de água acumulado em certa represa, em função da cota do nível d’água (z), em relação à cota 508, adotada como Referência de Nível (RN) no leito do rio na seção de controle onde a barragem será construída. As figuras a seguir representam o perfil longitudinal passando pelos vertedores e a área inundada, com o nível d’água da represa na cota 550 m, conforme o levantamento topográfico da região. Estabelecendo o nível d’água na cota 543 m, visando a preservar um sítio histórico próximo à cidades C, é possível verificar que o volume de água acumulado na represa seria cerca de A) V = 54.000.000 m3. B) V = 75.000.000 m3. C) V = 80.000.000 m3. D) V = 90.000.000 m3. E) V = 150.000.000 m3. 2 As figuras a seguir representam cortes, longitudinal e transversal, dos canais vertedores e bacia de dissipação de energia de uma barragem. Considerando que o valor da vazão máxima, adotada no projeto, para cada um dos vertedores seja Q = 9,6 m3/s, que cada canal terá 10,00 m de largura e que o valor da velocidade média na seção da entrada desses canais será v = 1,25 m/s, é possível concluir que a altura (H1) da lâmina d’água, na condição de vazão máxima, será A) H1 = 38 cm. B) H1 = 54 cm. C) H1 = 77 cm. D) H1 = 86 cm. E) H1 = 91 cm. 3 Observe a figura abaixo e avalie as afirmativas a seguir. I - A capacidade de suporte de um terreno está diretamente ligada à resistência dos solos que constituem o seu perfil geotécnico. II - As fundações diretas, através de sapatas isoladas, associadas ou corridas, sempre são as soluções ideais para as edificações de pequeno porte. III - Alguns furos não alinhados, escavados com um trado manual, e a análise dos solos encontrados, podem dar uma boa idéia a respeito do perfil geotécnico de um terreno. É correto o que se afirma A) em I, II e III. B) apenas em I e II. C) apenas em I e III. D) apenas em II e III. E) apenas em I. 4 O ensaio mais utilizado para reconhecimento e avaliação da capacidade de suporte do subsolo de um terreno é o Standard Penetration Test (SPT), ilustrado na foto abaixo. Com base em seus conhecimentos, avalie as afirmativas a seguir. I - Uma das principais vantagens do ensaio SPT consiste na simplicidade do equipamento utilizado, na facilidade de transportar, de instalar e de operar, requerendo, no entanto, pessoal qualificado para a sua realização. II - O número NSPT, que indica a resistência do solo, medido a cada metro de profundidade, representa a quantidade de energia que foi necessária para certo avanço do amostrador no terreno, padronizado mundialmente. III - As amostras colhidas no ensaio permitem traçar, com razoável precisão, o relevo do perfil geotécnico do terreno, a constituição das camadas de solos que o compõem e o nível do lençol freático. É correto o que se afirma A) em I, II e III. B) apenas em I e II. C) apenas em I e III. D) apenas em II e III. E) apenas em I. 5 Observe os reservatórios de água, esquematicamente representados na figura abaixo. Considerando 10 kN/m3 o valor do peso específico da água, que representa seu peso por unidade de volume, avalie as afirmativas a seguir. I - O volume útil do reservatório B é maior do que o volume útil do reservatório A. II - Quando cheios, os pesos da água armazenada no reservatório A e no reservatório B serão iguais e seu valor será cerca de 1.600 kN. III - Quando cheios, o valor da pressão que a água aplicará na base dos reservatórios, que equivale ao valor da Força Peso dividido pelo valor da área da base, será igual em ambos os casos. É correto o que se afirma A) em I, II e III. B) apenas em I e II. C) apenas em I e III. D) apenas em II e III. E) apenas em I. 6 Para determinar o valor da carga que será aplicada na laje de fundo de um reservatório, devida ao líquido nele contido, basta recorrer às leis de Stevin e Pascal, segundo às quais, a pressão em um ponto qualquer no interior de um líquido em repouso é exercida igualmente em todas as direções e o seu valor é igual ao valor do peso específico do líquido multiplicado pelo valor da profundidade do ponto. Considerando que o reservatório representado na figura acima terá 3,50 m de altura útil e que ele armazenará um óleo, cujo peso específico vale 9,2 kN/m3, o valor máximo da carga distribuída sobre a sua laje de fundo, devido ao óleo, será cerca de A) 21 kN/m2. B) 27,8 kN/m2. C) 32,2 kN/m2. D) 36,4 kN/m2. E) 43,9 kN/m2. 7 Observe a figura abaixo, que representa, em corte, uma laje de um edifício e as vigas e pilares que a suportam. Avalie as afirmativas a seguir. I - As deformações e as regiões em que ocorrerão fissuras no concreto da viga longitudinal, vista na figura anterior, são representadas na figura abaixo. II - O diagrama de momentos fletores dessa viga é representado pela figura a seguir. III - A figura abaixo representa a armação de aço correta para a referida viga. É correto o que se afirma A. em I, II e III. B. apenas em I e II. C. apenas em I e III. D. apenas em II e III. E. apenas em I. 8 A figura abaixo representa a armadura de aço CA-50 que deve ser instalada em uma das vigas de concreto armado de um edifício. Considerando que cada barra de aço tem 12 m de comprimento, com base nesse desenho, é possível concluir que a quantidade de barras de 12,5 mm de diâmetro, necessárias para a armadura longitudinal dessa viga, será A) 2 barras. B) 3 barras. C) 4 barras. D) 5 barras. E) 6 barras. 9 Um Hidrograma Triangular Unitário equivale à Onda de Cheia que corresponderia a uma precipitação hipotética, com altura pluviométrica de 1 mm e certa duração. Empregando a relação a seguir, esse hidrograma permite prever variações máximas de vazão, na mesma seção, devidas a chuvas de qualquer altura pluviométrica, com a mesma duração, que atingirem a mesma região, O Hidrograma representado pela figura abaixo foi traçado para certa seção, com base em dados de uma chuva com 15 minutos de duração. Sabendo que, para chuvas com duração de 15 minutos e um período de recorrência de 50 anos, a máxima altura pluviométrica esperada para essa região é de 52 mm, o valor previsto para a máxima variação da vazão, na referida seção, é cerca de A) ∆Qmáx = 23,2 m 3/s. B) ∆Qmáx =13,4 m 3/s. C) ∆Qmáx =10,4 m 3/s. D) ∆Qmáx = 8,4 m 3/s. E) ∆Qmáx = 7,9 m 3/s. 10 Para as questões relativas a enchentes, a Intensidade da precipitação, representada pelo valor da altura pluviométrica por unidade de tempo, é mais importante do que a própria altura pluviométrica. A tabela abaixo apresenta valores de altura pluviométrica máxima previstos para precipitações com diversas durações, para diferentes períodos de recorrência, elaborados com métodos estatísticos, a partir de registros históricos, para algumas cidades brasileiras. Com base nesses dados, os valores de máxima intensidade de precipitação previstos para a região de Goiânia, para períodos de recorrência de 10 e de 50 anos, seriam A) 2,6 mm/min e 3,73 mm/min. B) 2,6 mm/min e 3,73 mm/min. C) 2,6 mm/min e 3,73 mm/min. D) 2,6 mm/min e 3,73 mm/min. E) 2,6 mm/min e 3,73 mm/min.
