Gráfico de Seleção ..................................................... 2,3
Velocidade Vertical do Ar - Medição da Vazão .............. 4
Perdas de Pressão e Ruído do Jato de Ar .................... 5
Espectros de Potência Sonora ...................................... 6
Gráfico de Seleção
Séries ADLQ, ADLQ-AK — Difusores Quadrados
2

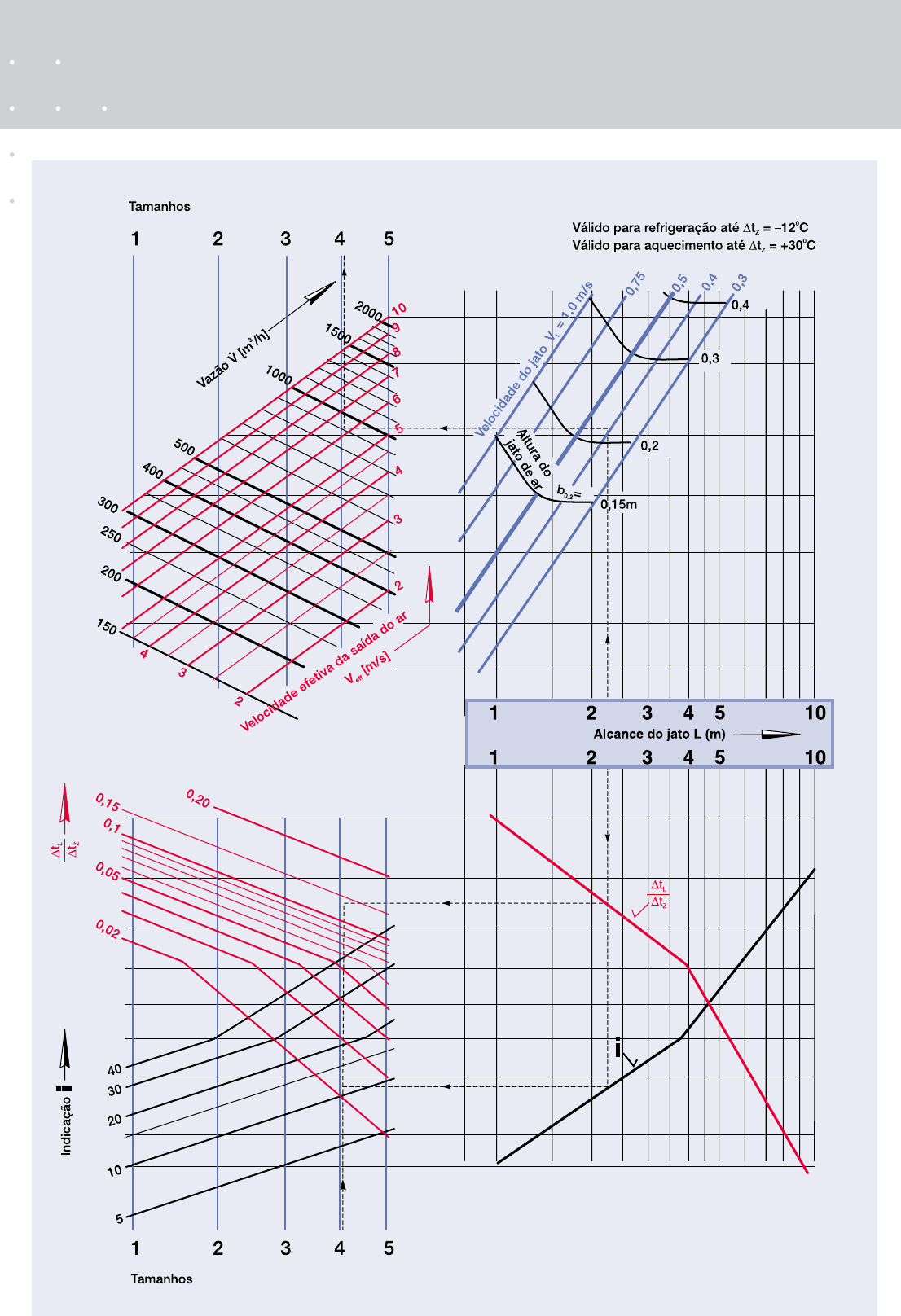

Gráfico de Seleção
Série ADLR — Difusor Redondo
3
Velocidade Vertical do Ar - Medição da Vazão
Legenda:
V (m3/h) :
L (m) : igido contra parede vertical,
vL (m/s) :
Vazão de ar Alcance (quando o
jato é dir pode ser aplicado: L =
A + B).
Velocidade do jato à distância
L.vH (m/s) : Velocidade vertical do jato à distância H1 no caso de dois
jatos de ar dirigidos um contra o outro.
DtL (
oC) : Diferença máxima de temperatura entre o ar do jato (na
distância L) e a do ambiente.
DtZ (
oC) : Diferença de temperatura entre o ar insuflado e
a do ambiente.
i = indução =
Volume total de ar movimentado
Volume de ar insuflado
b0,2 (m) : Altura do jato entre o ponto de velocidade
máxima (vL) e 0,2 m/s (vb)
Medição da vazão
Se não for possível determinar a vazão de ar no duto, convém
determinar a velocidade efetiva de saída de ar mediante tubo
de medição, diretamente no difusor. Deverão ser medidos vários
valores por anel do difusor. Pela média aritmética dos valores de
velocidade, o volume de ar é calculado da seguinte maneira:
V (m3/h) = Veff média (m/s) x Feff (m
2) x 3600
(Feff conforme tabelas ao lado)
Difusores redondos
Tam. D Feff
mm m2
1 192 0,0085
2 248 0,0157
3 304 0,0257
4 360 0,0381
5 416 0,0536
Exemplo de seleção:
Solução:
Conforme gráfico da página 3:
Modelo: ADLR. Tamanho 4
Veff = 6,6 m/s; = 0,14
DtL = 0,14 x 5 = 0,7
oC
i = 11
b0,2 = 0,22
(Distância do teto para v = 0,2 m/s)
4
D Feff
mm m²
1 192 0,0104
2 248 0,0185
3 304 0,0297
4 360 0,0440
5 416 0,0628
6 446 0,0728
7 546 0,1175
8 571 0,1280
Difusores quadrados
Tam.
DtL
DtZ
São Dados
Difusor Modelo ADLR
V = 900 m3/h; L = 2,2 m,
VL = 0,4 m/s, DtZ = 5
oC
Se dois jatos estiverem orientados
um contra o outro, com
vL = 0,4 m/s,
considerando-se
H1 = 1,0 m,
a velocidade vertical do jato será:
vH = 0,22 m/s.
