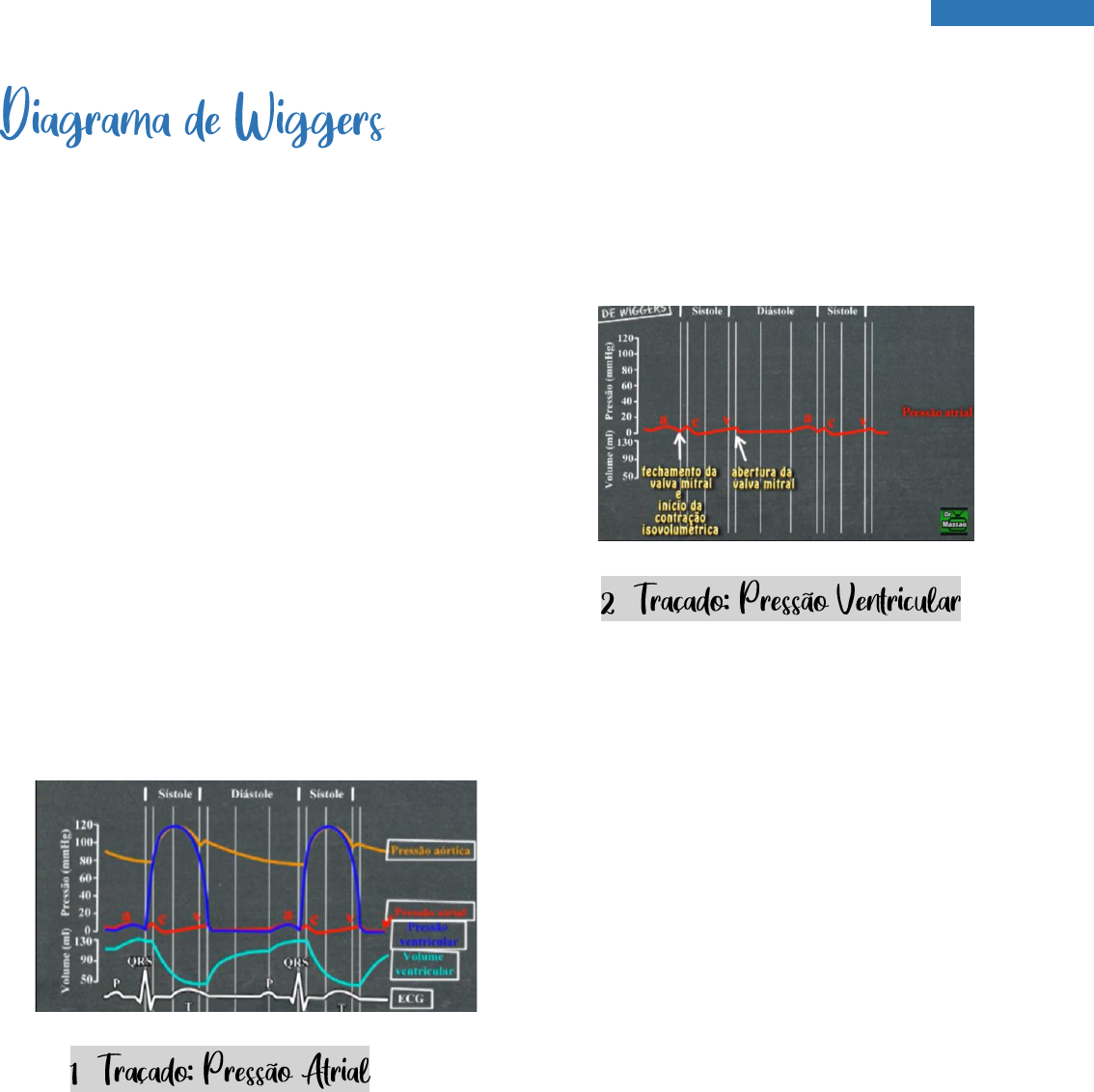

Diagrama de Wiggers

Prévia do material em texto

1
Maria Alice Castro
Medicina-Unifacs
2º semestre 2021.2
→ É a representação gráfica de
diferentes eventos que ocorrem
durante o ciclo cardíaco, tendo
como referência as câmaras
cardíacas esquerdas (embora
ocorra eventos semelhantes no
lado direito)
→ Analisando o gráfico conseguimos
ter uma ideia melhor da relação
temporal entre os eventos
cardíacos
→ Temos 6 traçados que compõem o
diagrama:
❖ Os 3 superiores-> Pressão
aórtica, pressão atrial esquerdo
e pressão ventricular esquerdo
❖ 4º traçado-> Volume ventricular
❖ 5º traçado-> Eletrocardiograma
❖ 6º traçado-> Fonocardiograma
❖

º
→ Na curva da pressão atrial
observamos três pequenas elevações
da pressão, que são:
❖ Onda “a” -> Causada pela
contração atrial, no qual ocorre
depois da despolarização atrial
(onda P) e antes da Sístole
❖ Onda “c” -> Ocorre quando os
ventrículos começam a se
contrair, causada pelo ligeiro
 refluxo de sangue para os átrios
no início da contração ventricular
❖ Onda “v” -> Ocorre perto do final
contração ventricular, resultando
um lento fluxo de sangue das
veias para os átrios, enquanto a
valva AV está fechada


º
→ Na fase de contração atrial a
pressão ventricular é semelhante à
atrial, visto que a valva mitral
está aberta, desta forma, o átrio e
o ventrículo funcionam como uma
câmera única
→ Com o fechamento da valva mitral
e início da contração
isovolumétrica teremos uma
rápida ascensão da pressão
ventricular até próximo a 80
mmHg, quando ocorre a abertura
da valva aórtica
→ Nas fases de ejeção rápida e lenta,
observamos um pico de pressão de
até 120 mmHg seguido de descenso
até próximo de 100 mmHg, que
será o momento que a valva
aórtica se fecha e início do
relaxamento isovolumétrico que
terá uma diminuição da pressão
até o ponto onde a valva mitral se
fecha e início da fase de
enchimento ventricular

2
Maria Alice Castro
Medicina-Unifacs
2º semestre 2021.2
→ No enchimento ventricular, a
pressão ventricular ficará próximo
da pressão atrial, visto que a
valva mitral se encontra aberta

º
→ Começa no momento de a valva
aórtica se abre
→ Na fase de ejeção o traçado será
semelhante à da pressão
ventricular visto que a valva está
aberta se mantendo até o
fechamento da valva
→ Após isso teremos a incisura
dicrótica onde terá um leve
aumento da pressão aórtica com
um posterior descenso
→ A incisura dicrótica acontece pois
após o término da contração
ventricular ocorre breve período
de refluxo de sangue na direção do
ventrículo até o momento que a
valva aórtica se fecha


º
→ Tem início no final da sístole
→ Neste ponto o ventrículo terminou
as fases de ejeção ficando com um
volume residual chamado de
volume sistólico final
→ Ao começar a fase de relaxamento
isovolumétrico o volume
permanece constante e quando a
valva mitral se abre terá o
aumento progressivo do volume
ventricular nas fases de
enchimento, sendo que ela é maior
nas fases de enchimento rápido e
um pouco menos expressiva no
enchimento lento
→ Em seguida, com a contração
atrial, terá um pequeno adicional
de aumento do volume antes da
contração
→ Na contração isovolumétrica ele
permanece constante e quando a
valva aórtica se abre se observa
um rápido esvaziamento
ventricular mais expressivo na
fase de ejeção rápida e menos na
fase de ejeção lenta


º
→ Os eventos elétricos ocorrem
milissegundos antes dos eventos
mecânicos

3
Maria Alice Castro
Medicina-Unifacs
2º semestre 2021.2
❖ A onda P (despolarização atrial)
ocorre pouco antes da onda “a”
(contração atrial)
❖ O complexo QRS (despolarização
ventricular) ocorre um pouco
antes da contração isovolumétrica
❖ A onda T (repolarização
ventricular) ocorre próximo do
término da contração ventricular


º
→ Será a representação gráfica das
bulhas cardíacas nos eventos do
ciclo
→ 1ª e 2ª bulha-> Relacionado com o
fechamento das valvas cardíacas
❖ 1ª bulha: Após o fechamento da
valva mitral e tricúspide
(contração isovolumétrica)
❖ 2ª bulha: Após o fechamento da
valva aórtica e pulmonar
(relaxamento isovolumétrico)
