IF/AL – Campus Palmeira dos Índios
IHDS – Profo Alexandre Cunha Machado


IHDS – Águas Pluviais

Instalações Prediais de Águas Pluviais
1-Introdução.
 O projeto de instalações prediais de águas pluviais visa promover o escoamento das
águas de chuva buscando o menor trajeto em um menor tempo possível.
 Em linhas gerais é proibido o caimento livre de águas de telhados com mais de 1
pavimento, bem como o caimento em terreno de terceiros.

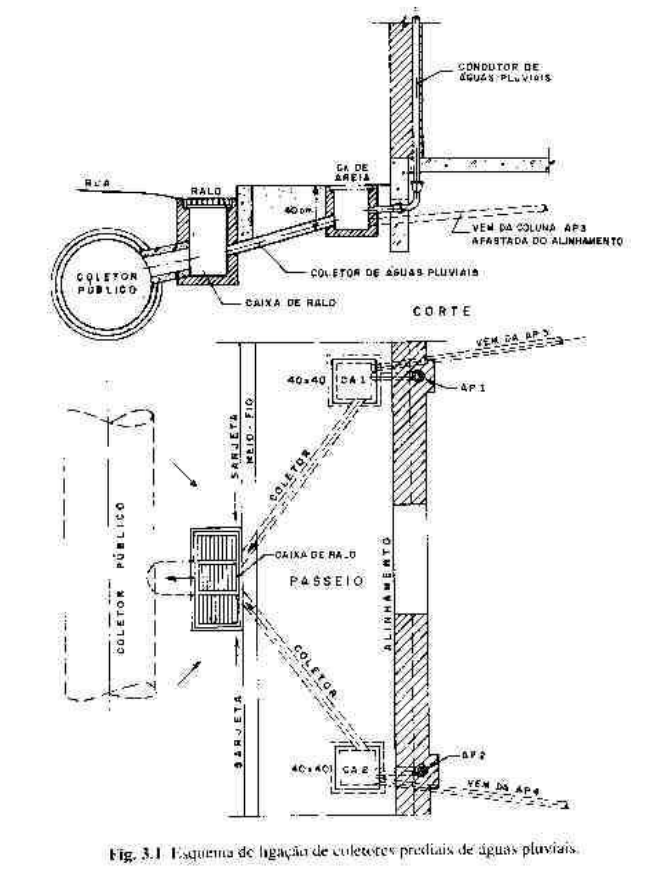

 As tubulações e demais elementos que escoam as águas de chuva devem ser
separadas por completo das instalações de esgoto sanitário, bem como seus efluentes
devem ser encaminhados para a rede pública de águas pluviais ou na ausência dessa
ligadas as sarjetas dos logradouros públicos, devendo, em ambos os casos, passar por
uma caixa de areia antes conforme indicado na figura.





















IF/AL – Campus Palmeira dos Índios
IHDS – Profo Alexandre Cunha Machado


A norma que rege este tipo de projeto é a NBR 10844 (Instalações prediais de
águas pluviais).
Nesse projeto busca-se determinar as dimensões e forma de condutores que
possam escoar a água horizontalmente (calhas, canaletas) e condutores verticais , que
são tubulações ligadas às calhas e que escoam a água de chuva até o térreo. O
dimensionamento desses elementos depende, é claro, da quantidade de água que eles
vão escoar, portanto, faz-se necessário à realização de uma estimativa da precipitação
pluvial.

2-Estimativa da precipitação pluvial.

A vazão de projeto pode ser determinada pela seguinte fórmula:
60
iA
Q
×=
onde: Q é vazão de projeto, em litros por minuto
 i = intensidade pluviométrica em mm/h
 A = área de contribuição em m2.
Nota-se que a vazão de projeto só poderá ser determinada após o conhecimento da área
de contribuição e de intensidade da chuva da localidade. Essas grandezas são
determinadas da seguinte maneira:

Área de contribuição:











IF/AL – Campus Palmeira dos Índios
IHDS – Profo Alexandre Cunha Machado


Obviamente a área de contribuição de uma superfície plana será sua própria área.
Intensidade pluviométrica
 A intensidade pluviométrica, para fins de projeto, deve ser determinada para o
período de retorno adequado, baseando-se em dados pluviométricos locais.
 O período de retorno é determinado de acordo com as características da área
drenada:

T = 1 ano, para áreas pavimentadas, onde, empoçamentos podem ser tolerados;
T = 5 anos, para coberturas e/ou terraços;
T = 25 anos, para coberturas e áreas onde empoçamentos ou extravasamentos não possa
ser tolerado.

Assim a partir da fixação do tempo de duração das chuvas em 5 minutos a intensidade
pluviométrica de várias localidades pode ser determinada pela seguinte tabela que é
encontrada na NBR 10844/1989.
IF/AL – Campus Palmeira dos Índios
IHDS – Profo Alexandre Cunha Machado



IF/AL – Campus Palmeira dos Índios
IHDS – Profo Alexandre Cunha Machado


Condutores Horizontais
Dessa forma após a determinação da vazão de projeto podemos fazer uso de
algumas tabelas para o dimensionamento de calhas retangulares e de seção circular,
construídas para diferentes tipos de materiais. (concreto, latão etc..)






























IF/AL – Campus Palmeira dos Índios
IHDS – Profo Alexandre Cunha Machado


Para seções circulares temos a seguinte tabela:

Condutores Horizontais de Seção Circular Fechados




IF/AL – Campus Palmeira dos Índios
IHDS – Profo Alexandre Cunha Machado



Devem ter inclinação mínima de 0,5%, com drenagem feita por mais de uma saída exceto
quando o risco de obstrução está descartado.
A linha perimetral das coberturas e suas aberturas deverão devem ser dotadas de
platibanda ou calha.

Condutores verticais

D mínimo de 70 mm e de preferência descida em uma só prumada.
O dimensionamento de condutores verticais é feito a partir da vazão de projeto, da
altura da água H (mm) sobre o coletor e do comprimento L (m).
O dimensionamento pode ser feito através da utilização de um dos ábacos
encontrados na página seguinte. Para encontrar D marque a vazão Q em litros/min no eixo
horizontal e em seguida suba verticalmente até encontrar a altura H e o comprimento L
correspondentes.
No projeto os condutores verticais de águas pluviais deverão ter o traçado de
preferência em uma única prumada, sendo representados nas plantas pela sigla AP.
Chegando no nível do terreno as águas pluviais deverão ser conduzidas por tubulações
independentes dos coletores de esgoto, sendo encaminhadas para a galeria de águas
pluviais ou para as sarjetas dos logradouros públicos.
Obs: nas mudanças de direção e nas ligações de tubulações serão colocadas caixas de
passagem.
