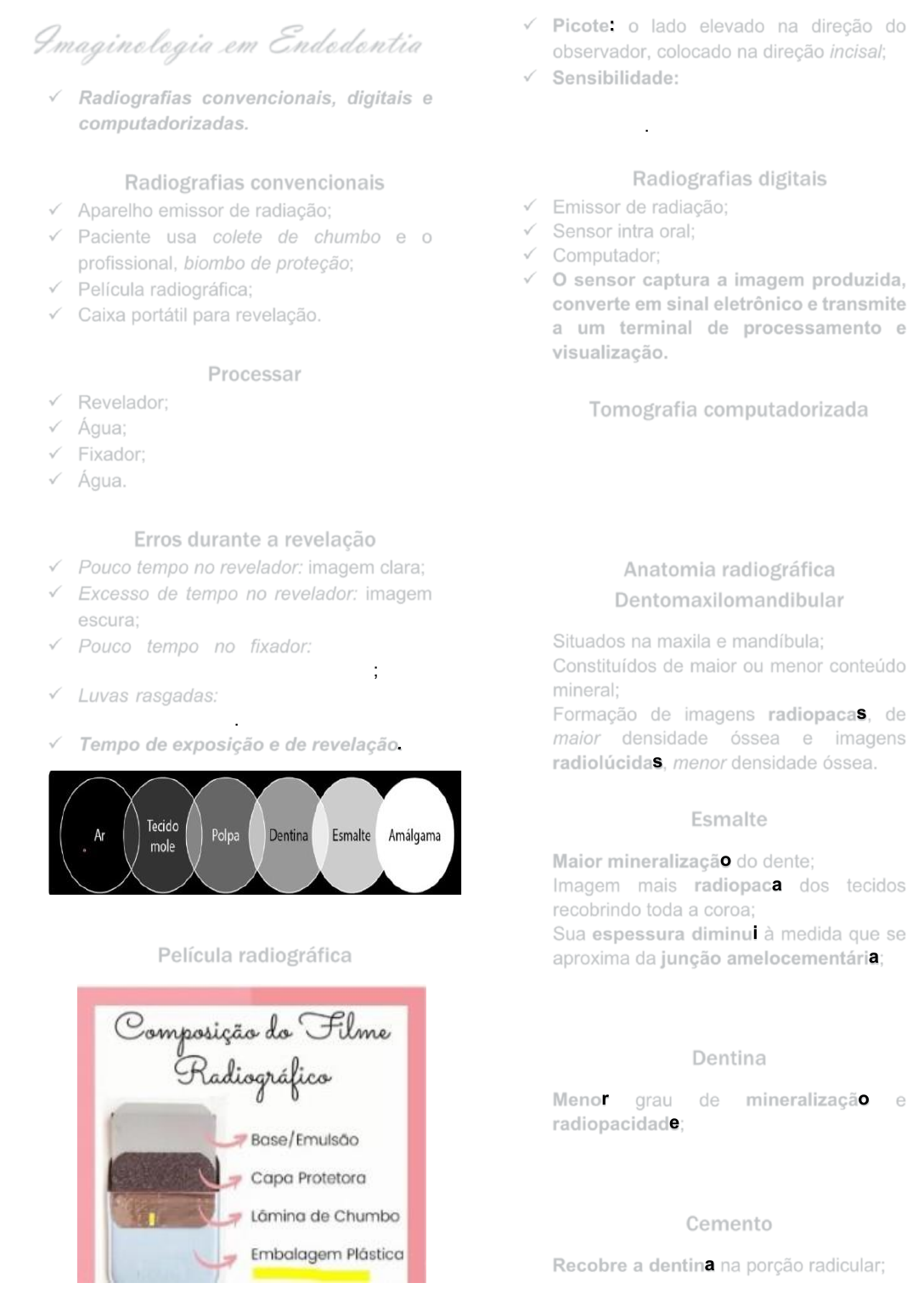

Imaginologia em Endodontia
✓ Radiografias convencionais, digitais e
computadorizadas.

Radiografias convencionais
✓ Aparelho emissor de radiação;
✓ Paciente usa colete de chumbo e o
profissional, biombo de proteção;
✓ Película radiográfica;
✓ Caixa portátil para revelação.

Processar
✓ Revelador;
✓ Água;
✓ Fixador;
✓ Água.

Erros durante a revelação
✓ Pouco tempo no revelador: imagem clara;
✓ Excesso de tempo no revelador: imagem
escura;
✓ Pouco tempo no fixador: não fixação
correta da imagem, cor esverdeada;
✓ Luvas rasgadas: passagem de luz para a
caixa de revelação.
✓ Tempo de exposição e de revelação.


Película radiográfica

✓ Picote: o lado elevado na direção do
observador, colocado na direção incisal;
✓ Sensibilidade: os principais filmes são os
E e F pois necessitam de menos exposição
do que o D.

Radiografias digitais
✓ Emissor de radiação;
✓ Sensor intra oral;
✓ Computador;
✓ O sensor captura a imagem produzida,
converte em sinal eletrônico e transmite
a um terminal de processamento e
visualização.

Tomografia computadorizada
✓ Dimensão mais detalhada da área;
✓ Pode ser em cortes;
✓ Melhor avaliação para chegar ao
diagnóstico.

Anatomia radiográfica
Dentomaxilomandibular
✓ Situados na maxila e mandíbula;
✓ Constituídos de maior ou menor conteúdo
mineral;
✓ Formação de imagens radiopacas, de
maior densidade óssea e imagens
radiolúcidas, menor densidade óssea.

Esmalte
✓ Maior mineralização do dente;
✓ Imagem mais radiopaca dos tecidos
recobrindo toda a coroa;
✓ Sua espessura diminui à medida que se
aproxima da junção amelocementária;
✓ Discreta diferença de radiopacidade entre
esmalte e dentina.

Dentina
✓ Menor grau de mineralização e
radiopacidade;
✓ Maior porção radiopaca do órgão
dentário, recoberta por cemento na raiz.

Cemento
✓ Recobre a dentina na porção radicular;
✓ Impossível distinguir da dentina, por ter
a mesma radiopacidade e ser muito fina.

Polpa
✓ Situados elementos nutritivos;
✓ Área radiolúcida;
✓ Se estende da porção coronária, simula o
formato da coroa, adquirindo forma afilada
nas raízes, representada pelos condutos
radiculares.

Espaço Pericementário
✓ Correspondente ao ligamento periodontal;
✓ Linha radiolúcida delgada;
✓ Contornando a periferia das raízes
dentárias.
Lâmina Dura
✓ É a cortical óssea que envolve a porção
radicular;
✓ Linha radiopaca contínua;
✓ Contorna o espaço pericementário;
✓ Sua descontinuidade representa o
primeiro sinal radiográfico das alterações
periapicais.

Fossas Nasais (Cavidade Nasal)
✓ Aparecem na radiografia periapical de
incisivos centrais superiores, acima dos
ápices dentários;
✓ Radiolúcidas de forma ovalada sobre o
osso alveolar dando a impressão de ser
uma lesão periapical, são separadas por
uma faixa radiopaca;
✓ Dentro dela tem estruturas radiopacas,
são as conchas nasais;
✓ Assoalho da cavidade nasal aparece
radiograficamente como uma linha
radiopaca continua e retilínea.

Espinha Nasal Anterior
✓ Saliência óssea localizada na região
mediana da borda inferior da cavidade
nasal;
✓ Observado também nas radiografias
periapicais;
✓ Incisivos centrais superiores, acima dos
ápices dentários, na região da linha média;
✓ Radiopaca em forma de V.

Sombra de Cartilagem Nasal
✓ Sobreposição da cartilagem nasal sobre
o processo alveolar;
✓ Incisivos superiores, aumenta a
radiopacidade;
✓ Mais evidenciado em periapical de
pacientes edêntulos.

Forame Incisivo
✓ Entre as raízes dos incisivos centrais
superiores;
✓ A imagem deve movimentar saindo de
cima das raízes dos incisivos;
✓ Radiolúcida com formato ovalado ou
arredondado;
✓ Varia de tamanho e lucidez;
✓ Difícil identificação;
✓ Representa a abertura do canal incisivo
para a cavidade bucal.

Sutura Intermaxilar
✓ Junção das maxilas;
✓ Linha radiolúcida, com contorno irregular;
✓ Entre os incisivos centrais superiores;
✓ Sobreposta ao forame incisivo;
✓ Mais evidenciada em periapicais de
jovens.
Seio Maxilar
✓ Mais ampla das cavidades paranasais;
✓ Ocupa a parte cetra da maxila;
✓ Presente ao nascimento;
✓ Radiolúcido com corticais radiopacas,
sendo o assoalho curvilíneo (sinuoso);
✓ Divididas por linhas radiopacas, os
septos ou tabiques;
✓ Algumas extensões, consideradas
variações da normalidade;
✓ Se tiver dúvida, obter RX de ambos os
lados.

Imagens associadas com o Seio
Maxilar
✓ Edentuação / abaulamento: curvatura
que o assolho do seio assume ao
contornar a raiz do dente;
✓ Superposição: raiz do dente tem sua
projeção no interior do seio;
✓ Perfuração: ruptura da cortical do seio,
provocada por agente externo ou quando
as lesões endodônticas desgastam a
cortical do maxilar.

Canais Nutricionais
✓ Trajetos intraósseos de arteríolas e veias;
✓ Linhas radiolúcidas;
✓ Encontradas entre as raízes dos incisivos
inferiores e dentro dos seios.

Processo Zigomático da Maxila
✓ Radiografia periapical de molares
superiores;
✓ Linha radiopaca em forma de U ou V;
✓ Sobreposta à região dos molares
superiores.

Linha Oblíqua


Canal Mandibular
✓ Inicia no forame da mandíbula e termina no
forame mentual;
✓ Pré-molares inferiores;
✓ Tamanho e localização variáveis.

Depressão da glândula mandibular
(fóvea)
✓ Area radiolúcida abaixo dos ápices dos
molares inferiores;
✓ Pode existir cisto ósseo traumático que
pode ser confundido com lesão periapical.


Forame mentual
✓ Radiolúcido arredondada ou ovalada;
✓ Entre raízes ou sobrepostas aos ápices
dos pré-molares inferiores;
✓ Pode ser confundido com lesão periapical.


Tecido ósseo
✓ Tecidos intrabeculares se encontram
amplos e próximos aos ápices dentários;
✓ Deve-se radiografar o lado oposto, em
caso de confusão com lesão periapical.

Erros mais frequentes
✓ Filme curvado: revelará uma imagem com
aspecto alongado. Deve ter cuidado com
área anatômica de curvatura.
✓ Direção do raio central: imagem
radiopaca em meia lua em uma área que
não houve incidência de rx.
✓ Superexposição: imagem de alta
densidade (escura).
✓ Subexposição: imagem muito clara, baixa
exposição de radiação, tempo de
exposição, baixa densidade.
✓ Velo de luz: exposição acidental do filme
a luz.
✓ Subfixação: pouco tempo do filme no
fixador, imagem esverdeada e desfoque no
centro do rx.

Localização dos canais radiculares
✓ Melhor técnica: Técnica de Clark
✓ O feixe central incide paralelamente as
faces proximais dos elementos da área, na
primeira radiografia.
✓ Já na segunda, mudará a angulação para
mesial ou distal.


Técnica de Clark
✓ Método usado para localizar dentes
inclusos, processos e corpos estranhos na
maxila.
✓ Inicialmente, é necessário fazer um raio-X
na posição central. Na sequência, o
paciente deve ter imagens coletadas com
variações de ângulo, para a esquerda e
para a direita.

Técnica de Le Master
✓ Tem o intuito de facilitar a visualização das
raízes dos molares superiores,
sobrepostas pelo processo zigomático da
maxila.
✓ Determina a presença de lesões nas
regiões periapicais dos molares
superiores;
✓ Evidenciação dos limites radiculares
quando do tratamento endodôntico;
✓ Observação dos resultados de cirurgia
paraendodôntica e obturação;
✓ Localização de raízes residuais dos
molares superiores.
✓ Deve-se colocar um rolete de algodão na
parte inferior da película

Radiografia interproximal
✓ Bite wing;
✓ Auxilia na avaliação da proximidade da
cárie à câmara pulpar, mostrando a
relação assoalho/teto e em casos de difícil
acesso.
Lesões radiolúcidas
✓ Revelam sinais que favorecem a
diferenciação das lesões de origem não
endodôntica:
✓ Espaçamento do ligamento periodontal;
✓ Rompimento da lâmina dura;
✓ Grande destruição óssea.
✓ Granulomas,cistos e abcessos.

Abscessos agudos
✓ Não serão visíveis radiograficamente;
✓ Espaçamento do ligamento periodontal;
✓ Promovendo um aspecto esfumaçado.


Abscessos crônico
✓ Contorno difuso e em alguns casos
trajeto fistuloso (estruturas tubuliformes
com características de sinal semelhantes
às do abscesso.).


Proservação
✓ Estágio de observações periódicas de
um tratamento Odontológico para o
acompanhamento da evolução de
estados clínicos, radiográficos de
saúde bucal e da saúde geral do
paciente.
✓ Empregar o mesmo tipo de aparelho de
raios x;
✓ Padronização do tempo de exposição e
filme;
✓ Processamento do filme;
✓ Padronização da posição a ser avaliada.

Retratamento
✓ É um procedimento realizado em um
dente que recebeu uma tentativa de
tratamento definitivo tendo resultado
numa condição insatisfatória.
